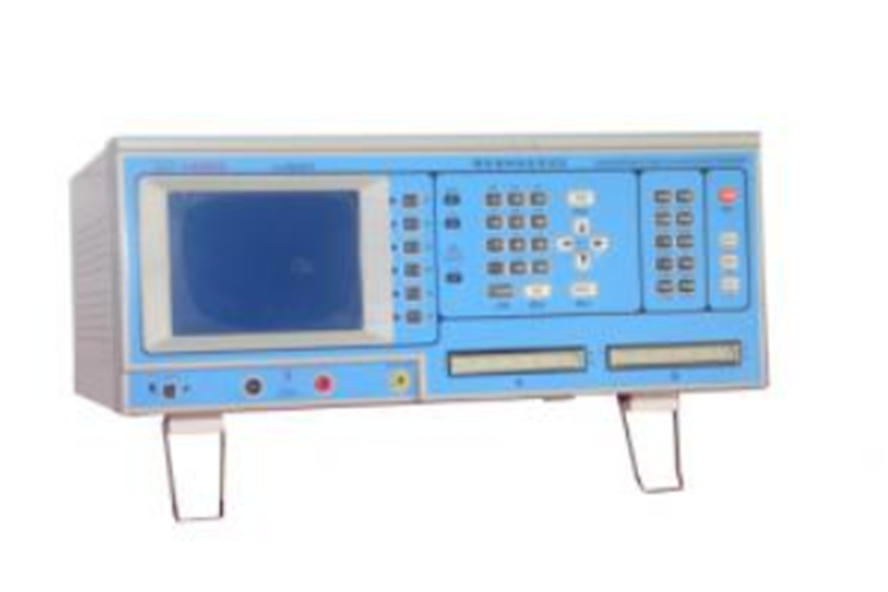

LX-8983N，精密線材/線束綜合測試儀，系統具有自動掃描和自動找點功能。
基本介紹
- 中文名：LX-8983N
- 量測方式：串聯/並聯
- 測試掃描模式：自動/手動/連續/外部掃描可切換
- 存儲裝置：內建512KB SRAM，內建備份電池
產品特色,詳細參數,
產品特色
LX-8983系列精密線材/線束綜合測試儀
最高可測512Pin
系統提供中文操作界面
開機自我診斷，自我校正
系統具有自動掃描和自動找點功能
系統提供先進的瞬間斷短路和導通測試
可作線材單邊、雙頭、多段和點測功能測試
整體測試速度大為改進
線性與安規測試一應俱全，可程式化連續測試
特殊材料與製造工藝，不受灰塵及濕度影響
提供320×240全中/英文大螢幕圖形液晶顯示
系統提供統計及列印功能
詳細參數
產品型號 Product Type | 量測點數 Test Points | 量測電壓 Test Voltage |
LX-8983N | 128pin | DC:200~1000VDC |
LX-8983NC2 | 256pin | DC:200~1000VDC |
LX-8983HV | 128pin | DC:200~1000VDC,AC:100~700VAC |
LX-8983HVC2 | 256pin | DC:200~1000VDC,AC:100~700VAC |
LX-8983HV+ | 512 pin | DC:200~1000VDC(AC:100~700VAC) |
配件配件選購 Optional accessories | LX-1022 | 自動找點探針 |
LX-1064 | 專用防塵牛角治具轉接板 | |
LX-1080 | DB接口防呆報警裝置 | |
U | USB接口配置選購 | |
128/256/512 | 測試點數選購 |
規 格 說 明 SPFCIFICATIONS | |
量測頻率與訊號/電壓 | 100~100KHz 電壓5VDC，20mA max |
量測方式 Test methods | 串聯/並聯 |
測試掃描模式 Scan Mode | 自動/手動/連續/外部掃描可切換 |
顯示/聲警裝置 Warning device | 320*240LCD液晶顯示器，藍/白底可切換 全部/良品/不良 Pass/Fail LED紅綠指示燈/畫面顯示/聲警 |
存儲裝置 Storage Devices | 內建512KB SRAM，內建備份電池 |
訊號輸出及防呆解鎖 Comm&Lock | Handler/RS232/print/REMORT |
電源供應 Power | 115/230VAC 電壓輸入±10% 60/50Hz |
環境溫濕度 Environment | 溫度15℃~35℃ 相對溫度≤75% |
線材規格要求 Wire Spec | 最高1μF |
尺寸 Size (W×D×H) | 400×175×350mm |
重量 Weight | 約13kg(不含配件) |
