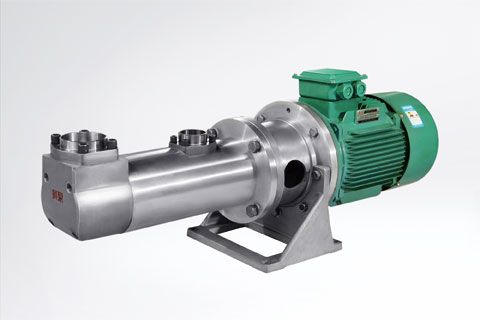

HSA三螺桿泵

HSA三螺桿泵為黃山工業泵製造有限公司自主研發，技術國內領先。產品壽命長，運行可靠，工作面耐磨、抗咬合；性能高，替代進口、勝出進口。

基本介紹

• 中文名：HSA三螺桿泵

特點

RSP黃泵HSA系列三螺桿泵

HSA三螺桿泵為黃山工業泵製造有限公司自主研發，技術國內領先。

採用雙軸套的形式進行軸向低壓平衡，主、從動螺桿在運轉中處於受拉狀態，因而螺桿不易變形，同時使從動螺桿減少摩擦，更好的旋轉工作；產品高檔，外觀精緻、零件精密：① 絕大多數零件採用鋁合金，精密壓鑄成型；② 自防蝕，免油漆、美觀、能提升機組設備的檔次；③ 採用創新的結構設計，在滿足性能要求的前提下簡化整體設計，結構簡單、緊湊；④ 體型小、重量輕，體積為常規產品1/2，重量為常規產品1/3；

產品壽命長，運行可靠，工作面耐磨、抗咬合：泵體採用外鋁內銅的雙層複合設計，將銅合金作為泵體和螺桿結合面材料，提高耐磨性和抗咬合性，提高產品的使用性能、延長使用壽命和擴大了產品的使用範圍；不泄油，滿足環保要求：①選擇品牌機械密封；②二道密封保護設計；③內部流道設計, 保證密封腔不缺油、不升壓、不升溫；

性能高，替代進口、勝出進口：①材料組合更好；②合理的進口流速設計，保證高速運轉時流體平穩；③進出口多方向的組合，適應設計和現場的需要；④結構簡單且有完善服務體系，完全保障用戶現場良好使用；由於結構的簡化設計，在安裝、拆卸以及維護上都極為方便；多種形式供貨，可整機供貨，也可泵頭供貨，更靈活的滿足現場要求。

套用範圍

HSA系列產品可輸送有潤滑性、無固體顆粒的各類介質，主要輸送潤滑劑（油）類介質,如潤滑油、機械油、液壓油、齒輪油、透平油等，該系列產品結構簡單，在滿足原有三螺桿泵使用要求的同時，還能夠滿足高轉數、低粘度工況的條件，適用於機械、石化、冶金、鋼鐵、船舶等行業。

型號說明

系列代號	安裝形式	規格型號	螺桿旋向	螺旋升角	進出口相對位置	電機轉速	安全裝置要求
HSA	F	660	R	46	U	4P	Y
系列代號： “HSA”為本系列螺桿泵的形式代碼，HSA系列軸承為內置式；安裝形式：有F、D、S等三種安裝形式，更多、更好的滿足用戶的要求；規格型號：有8種規格，具體可參看性能參數表；螺桿旋向：旋向分為R和L兩種方式，R表示螺桿右旋（常規使用：在原動機為順時針旋轉方向（從原動機尾部向端部觀察）時使用），L表示螺桿左旋（特殊使用：在用戶原動機逆時針旋轉方向（從原動機尾部向端部觀察）不可調整時使用）；螺旋升角：有6種螺旋升角，具體可參看性能參數表；進出口相對位置（從軸端向泵方向觀察，以出口朝上為基準）：字母U、R、D、L、E分別表示進口相對於出口位置分別為同向（上進上出）、順時針90°（右進上出）、反向（下進上出）、逆時針90°（左進上出）及端進（端進上出），用戶在選型時需提供此參數；出口方向根據用戶要求可在現場在圓周每隔90°方向上進行旋轉調整（以進出口同向，代號U，F式安裝形式的機組為例，方向為從電機端向泵方向觀察，若用戶需要進出口相對位置的調整，可根據4要求進行）；電機轉速：2P表示電機轉速為2900r/min，4P表示電機轉速為1450r/min，同時在不同轉速下泵的進口通徑也有所改變（詳見機組安裝尺寸圖，若電機轉速超出性能參數表範圍時，請與我公司技術部門聯繫，我公司將為您提供滿意的服務）安全裝置要求：無符號表示不安裝安全閥 ，符號Y表示安裝安全閥；

性能參數

介質粘度：3.0～760mm/s：

流量範圍：10～1200L/min；

最高壓力：1.6Mpa：

最高溫度：120℃
