基本介紹

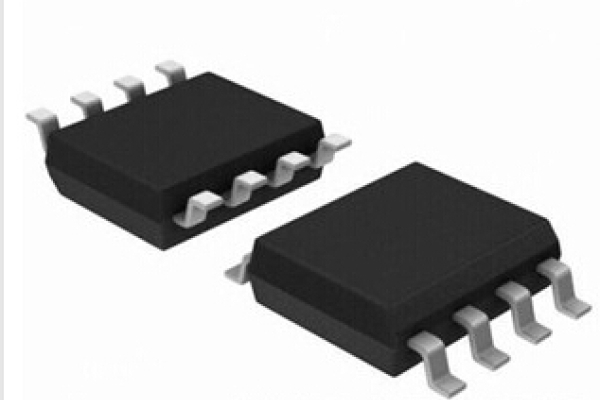

- 中文名：FR9888
- 外文名：Synchronous Step Down Switching Regulator
- 最大輸出電流：3.5A
- 套用於：LCD電視、機頂盒
- 操作頻率：340KHz
- 特性：高電源轉換效率、熱損低
- 輸入電壓範圍：4.5V to 23V
產品由來,特性,引腳圖,建議原理圖,
產品由來
在傳統的電源設計上，使用線性穩壓器（Linear Regulator）是一種不錯的選擇。其工作原理及線路圖簡單，一般工程師容易上手。隨著半導體製程的改進，數字晶片其操作電壓逐漸降低，工作電流逐漸提高的趨勢，使用線性穩壓器會遇到電源轉換效率不佳，晶片過熱的問題。
開關電源（Switching Power Supply）具有高電源轉換效率、熱損低的特性，可解決線性穩壓器面臨的效率不佳的問題。但其電路較複雜，占PCB板面積較多。FR9888為內含MOSFET的開關電源，可簡化電路及減少PCB板的面積。
特性
集成型功率MOSFET具有低導通電阻（RDS(on)）
輸入電壓範圍：4.5V to 23V
具內部補償功能
輸出電壓範圍：0.925V to 20V
最大輸出電流3.5A
操作頻率340KHz
Cycle-by-cycle current limit
過電壓（OVP）及過溫度（OTP）保護
Package：SOP8 Exposed Pad
引腳圖
SOP8 Exposed Pad 封裝  |
建議原理圖
建議原理圖  |
