基本介紹
- 中文名：EVDO ROUTER
- 屬性：EVDO路由器
- 特點：支持電信3G手機卡
- 依據：按照惡劣環境要求設計
產品簡介,無線參數,硬體系統,軟體功能,產品特性,典型套用,

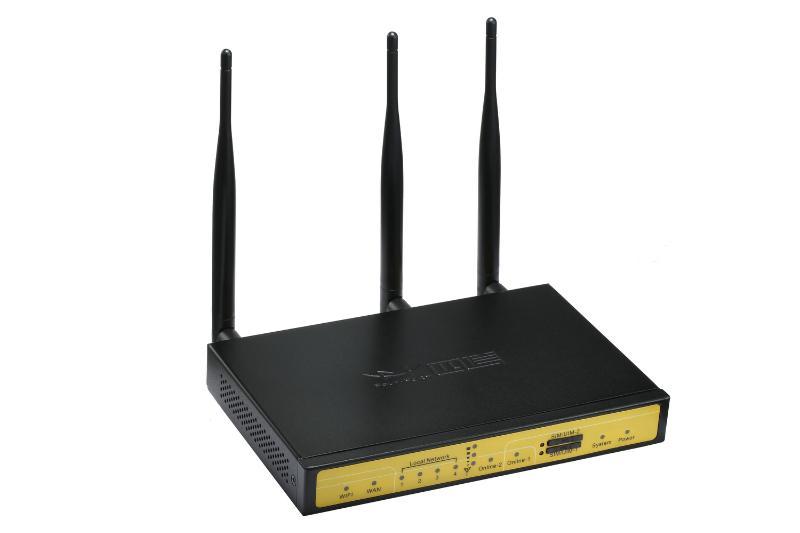

產品簡介
EVDO Router，又為EVDO路由器，支持電信3G手機卡，系採用32為高性能工業級ARM9通信處理器，系統按照惡劣環境要求設計，有極強的抗干擾能力和自行維護能力；系統以嵌入式實時作業系統RTOS為軟體支撐平台，系統集成了全系列從邏輯鏈路層到套用層通信協定，支持靜態及動態路由，PPP server及PPP client，VPN（包括PPTP和IPSEC）,DHCP server及DHCP client，DDNS，防火牆，NAT，DMZ主機等功能。為用戶提供安全，高速，穩定可靠，各種協定路由轉發的無線路由網路。本產品已廣泛套用於金融，水利，環保，電力，郵政，氣象等行業
無線參數
1. 兼容IS-95 A/B, IS-2000 and 1XEV-DO(Revision 0 and A).
2. Transmit / Receive Frequency Interval:45MHz for Cellular and 80MHz for PCS
3. Transmit Frequency Range:
824.04 848.97 MHz for Cellular and 1851.25 ~ 1908.75MHz for PCS
4. Receive Frequency Range:
869.04 893.97 MHz for Cellular and 1931.25 ~ 1988.75MHz for PCS
5. Number of Channel 832 for Cellular and 42 for PCS
6. Frequency Stability ±300Hz for Cellular and ±150Hz for PCS
7. 數據速率 EVDO
Downlink (up to 3.1Mbps)
Uplink (up to 1.8Mbps)
硬體系統
1. CPU：工業級ARM9 CPU，200MPS,16K Dcache，16K Icache
2. FLASH：8MB（可擴展至32MB）
3. SDRAM：64MB（可擴展至256MB）
4. 接口：
乙太網口：
一個 10/100 Base-T 乙太網口,
Shielded RJ-45 1,5 kV isolation transformer,
Ethernet IEEE 802-3, 802-2
串口：
RS232 serial port, (Support RS422/RS485 if needed)
Rate:110bps~230400bps
Data bits :7 or 8
Parity: None, Even, Odd
Stop bits: - 1 or 2
Flow contro: None or RTS/CTS
Protection – 15 kV ESD and short circuit
Console : RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1)
指示燈：
具有電源、通信、線上及乙太網口LINK/ACT指示燈
天線接口：
標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口：
3V/1.8V標準的推桿式用戶卡接口
電源接口：
標準的3芯火車頭電源插座
語音接口：
標準的耳機麥克風接口（預留，可選）
5. 供電：
外接電源：DC 9V 1.5A
寬電壓供電：DC 5-32V
6. 尺寸：
產品外形尺寸：155*96*23mm
產品包裝尺寸：298*226*60mm
7. 重量：
0.69kg
8. 其他參數:
工作環境溫度： -25~+65ºC
儲存溫度： -40~+85ºC
相對濕度： 95%(無凝結)
軟體功能
1. 支持VPN安全隧道功能,包括PPTP+MPPE+MPPC和IPSEC+L2TP
2. 智慧型防掉線，支持線上檢測，線上維持，掉線自動重撥，確保設備永遠線上
3. 支持高速HSPDA/HSUPA功能
5. 支持多種協定：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等
7. 支持DHCPD/DHCP 功能
8. 支持NAT功能，如SNAT，DNAT
9. 支持動態DDNS
10.支持DMZ主機
11.支持路由轉發，同時也支持串口數據傳輸,，數據中心管理
12.支持APN/VPDN網路
13.方便的WEB配置，支持遠程WEB管理
14.支持telnet管理，方便易用的控制台shell互動環境
16.支持多種無線撥號方式：自動分配，指定IP，指定本地對端IP
17.支持作為PPP伺服器，多種認證方式，支持雙向認證
18.支持實時時鐘sntp，線上更新時間
19.多種喚醒方式（電話、簡訊、本地數據）
20.支持上網時間段管理
21.支持DTU功能
22.方便易用的COM及SYSLOG系統診斷，調試功能
23.支持日誌查看
24.支持串口本地軟體升級；支持TFTP軟體遠程升級；支持配置的導出導入，及web線上更新固件程式
25.支持作業系統 Windows 9x/ME/NT/2000/XP Linux Unix
產品特性
1. 三層系統保護：在原來兩級（軟體保護+CPU內置看門狗保護，外置硬體看門狗保護）系統保護的基礎上，增加一級系統監測保護SWP（System Watch Protect），徹底解決了業內”假線上”，”假當機”，”當機”等疑難問題。
2. 完善的VPN：新款路由器，完善地支持了業內的所有VPN功能（PPTP+MPPE,IPSEC+L2TP）,解決了原來路由器因系統問題無法支持IPSEC功能問題。
3. 超大快取：可以提供32M的客戶傳輸數據快取，解決因網路瓶頸導致的數據丟失。
4. 高速處理CPU： 採用比原來更為極高速ARM9的工業級CPU，可以更加高速地處理各種協定數據轉換，規避因CPU處理速度慢而導致的數據重傳和丟失等問題。
5. 記憶體管理MMU：新款CPU 帶記憶體管理MMU，可以防止系統記憶體異常問題導致的系統不穩定現象。
6. 實時作業系統：新系統採用實時作業系統RTOS，可以更加快速實時地接收和傳送數據，規避了數據丟包問題。
7. 完善的協定棧：新系統載入了完善的TCP/IP協定棧，網路通信性能優異。
8. 支持實時時鐘：支持實時時鐘sntp協定，線上更新時間。
9. 支持多種喚醒方式：電話、簡訊、本地數據喚醒。
10. 支持上網時間段管理。
11.EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣 下使用，系統穩定可靠。
典型套用
1. 安防監控
2. 交通監控
3. 金融ATM/查詢終端套用
4. 機房監控
5. 公安監控
6. 道理監控
7. 油田監測
8. 遠程抄表
9. 路燈監控
10.環境監測
11.氣象監測
12.水利監測
13.熱網監測
14.電錶監測
15.機房監控
16.交通指示
17.煤炭監控
18.地震監測
19.車輛誘導
20.供水監控
21.高速公路監測
22.噪聲實時監控
23.環保重點污染源監控
24.供水管網實時傳輸監控
25.電力配網自動化遙控系統
26.各類國內外各類帶乙太網接口的PLC，RTU實現無線數據傳輸等
