產品簡介
CXA1238是日本索尼公司生產的高集成度調幅、調頻、立體聲解碼單片收音積體電路，在各種音響收音系統中套用相當廣泛，如汽車音響、家用音響等。
功能特點
CXA1238積體電路的特點主要有以下幾個方面：
1、 耗電小，當電源電壓為6V時，調幅靜態電流為8.5mA左右
2、 電源電壓使用範圍寬，在2~10v範圍內電路都能正常工作
3、 電路中具有調諧LED驅動，立體聲指示LED驅動以及FM靜噪功能
4、 電路安裝方便，調整簡單，整機只需要調整一個調幅中周和立體聲壓控振盪器（VCO）的頻率微調電阻。
CXA1238是性能優良的收音積體電路，內部有AM、FM的高放、混頻、中放、檢波、鑒頻以及FM立體聲解碼、自動頻率控制電路等功能。

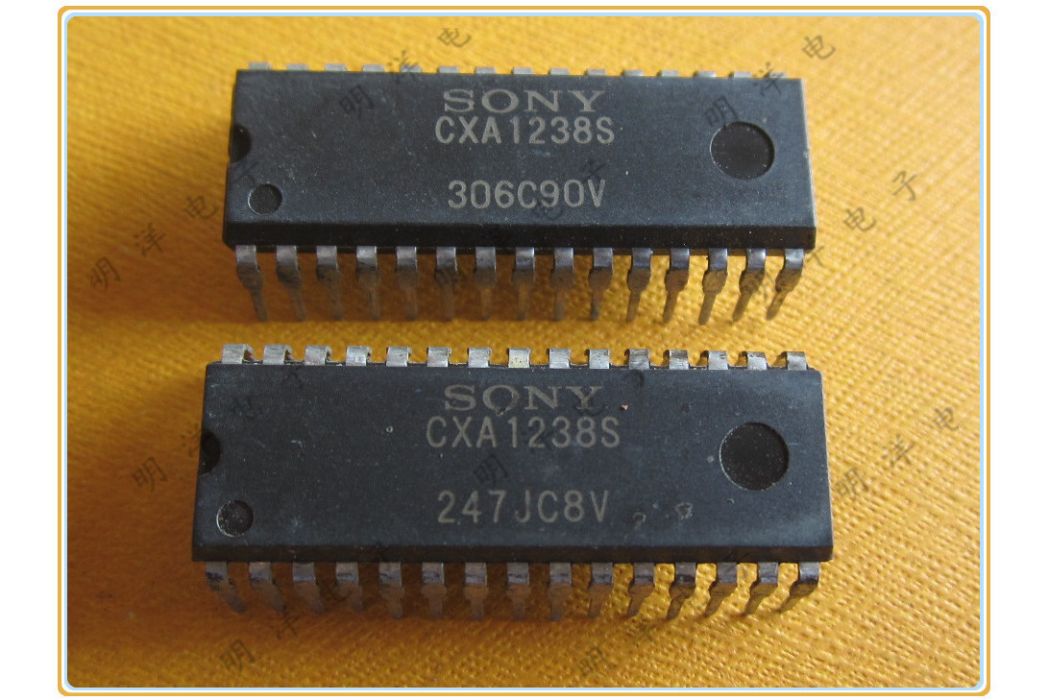

CXA1238封裝圖
CXA1238各引腳功能：
1和29腳是內部立體聲解碼用的鎖相環振盪器的環路濾波器；
2和3腳是內部立體聲解碼用的振盪信號產生，需要關閉立體聲時，可以在2腳接一隻電阻對地；
4腳是立體聲解碼信號的檢測與指示，收到立體聲後燈會亮；
5和6腳分別是右、左聲道音頻信號輸出；
7腳為供電腳，輸入2-8V的直流電壓可以正常工作；
8腳為內部電源濾波；
9和10腳為FM自動頻率控制的濾波，AM時則是自動增益控制電路的濾波，電容改變廷時時間；
11腳公共腳接地；
12腳調詣指示，調準電台時此燈亮；
13腳FM中頻信號輸入，信號放大後再經過鑒頻（調頻解調）取出音頻信號；
14腳AM中頻信號輸入，信號放大後再經過檢波（調幅解調）取出音頻信號；
15腳AM、FM的波段轉接，用於AM波段時應直接接地；
16腳FM/AM中頻信號輸出，然後由不同的選頻器選出AM、FM的信號；
17腳公共腳接地；
18腳FM天線輸入；
19腳AM天線輸入；
20腳FM高放迴路；
21腳穩壓器；
22腳FM振盪信號頻率調節，產生比電台高10.7MHz的振盪信號，接收頻率範圍由此腳決定；
24腳AM振盪信號頻率調節，產生比電台高465KHz的振盪信號，接收頻率範圍由此腳決定；
25腳靜音功能，調台過程中，沒調準時噪音大時自動減小音量；
26腳FM鑒頻器濾波器，目的是為了還原調頻的音頻信號；
27腳立體聲壓控振盪器調節，此頻率最終會受到調頻廣播中立體聲導頻解碼信號控制；
