CPU假負載主要是用來測CPU的各個點與電壓是否正常，正常之後才能上真的CPU，工作原理是通過連線CPU的VID0-VID4，控制電源IC的VID0-VID4高低電平來實現對CPU供電的輸出大小管理。
基本介紹
- 中文名：CPU假負載
- 外文名：CPU dummy load
- 分類：維修工具
- 功能：修理CPU故障
- 用途：測CPU的各個點與電壓是否正常
- 工作原理：《數字萬用表的使用方法》
簡介,分類,工作原理,
簡介
在我們維修電腦的時候（更多是維修主機板）。如果懷疑故障是CPU引起的那么必須要使用到CPU假負載這款維修工具。如果我們懷疑CPU有故障的時候，我們是不可能拿真的CPU上到電腦主機板CPU插座上測試的，因為這樣很容易燒壞CPU，畢竟維修都是有風險的。況且是在不知道準確故障的情況下。那么這個時候就可以用CPU假負載代替真的CPU來進行故障測試了。

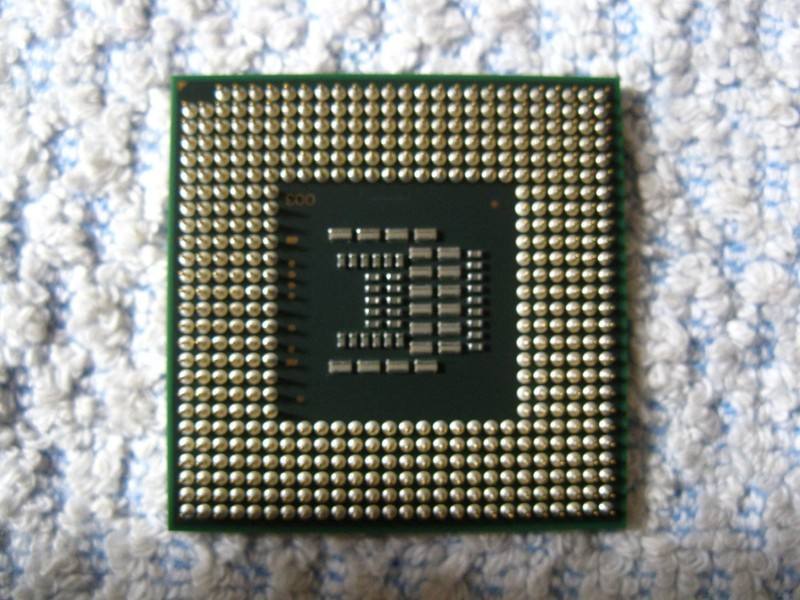

一款台式478CPU假負載測試面
一款台式478CPU假負載測試面分類
一 、台式CPU假負載包括：
370（英特爾公司Socket370接口）
462（AMD公司Socket462接口）
478（英特爾公司Socket478接口）
754（AMD公司Socket754接口）
775電壓（英特爾公司SocketT接口）
775匯流排（英特爾公司SocketT接口）
1150匯流排（英特爾公司SocketT接口）
1155匯流排（英特爾公司SocketT接口）
1156匯流排（英特爾公司SocketT接口）
939（AMD公司Socket939接口）
AMD-940（AMD公司伺服器級Socket940）
AMD-AM2+（AMD公司Socket AM2）
AM3假負載
二、 筆記本CPU假負載：
筆記本-479（英特爾Socket479接口）
478筆記本假負載（英特爾公司Socket478接口）
478酷睿2筆記本假負載（英特爾公司Socket478接口）
638筆記本假負載（AMD公司Socket S1接口）
五代迅馳筆記本假負載（英特爾Santa Rosa Refresh平台）
四代迅馳筆記本假負載（英特爾Santa Rosa平台）
三代迅馳筆記本假負載（英特爾Napa平台）
工作原理
首先準備好數字萬用表——測試工作全靠它了（關於《數字萬用表的使用方法》）
1、測假負載上的核心電壓是否正常。
2、測假負載上的復位[RESET#]是否正常。
3、測假負載上的時鐘是否正常。（用示波器測假負載上的時鐘是否有波，有波表示正常）
4、測假負載上的PG信號電壓是否正常。
5、測假負載上的1V參考電壓是否正常。
6、測主機板上的核心供電的下管C極是否有三波（用示波器測下管 C看是否有三波。可參照核心供電）
