基本介紹
- 中文名：基站收發信站點(BTS)
- 外文名：Base Transceiver Station
- 受控於：基站控制器(BSC)
- 屬於：基站子系統(BSS)的無線部分
- 服務於：某小區的無線收發信設備
- 套用領域：移動通信系統
一、.基本信息

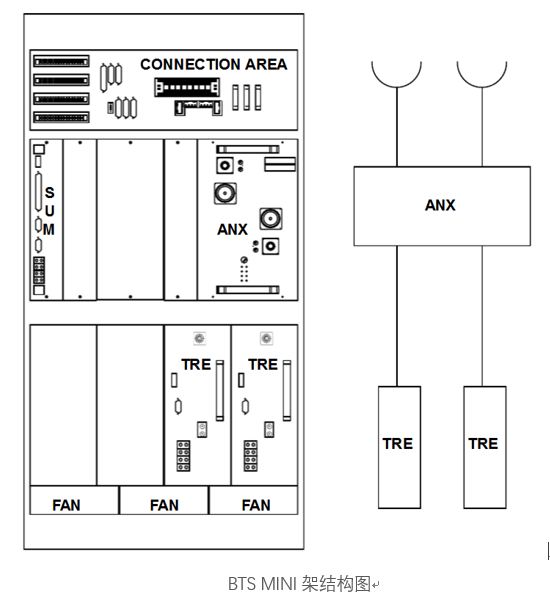

移動台到網路的接口是基站收發信機(BTS)。一個BTS由無線收發信機及多塊用於無線電接口的信號處理模組組成。在朝基站控制器BSC側，BTS區分與移動台有關的話音和控制信令，並通過各自信道傳給BSC。在朝MS側，BTS將信令和語音合在一個載波上。BTS位置通常在小區中心。BTS的發射功率決定小區的尺寸。一個典型的BTS通常具有1到24個收發信機(TRx)，每個TRX代表一個單獨的RF信道。表1—1給出了基站的功率等級。
基站的各種配置與套用有關，一些基站是在野外使用，必須考慮到環境和機械強度，如一年的天氣變化等等。另一些是在室內使用的，審美更為重要。室內使用的一個重要因素是尺寸要小。基站可設定成扇形或全向。一個BTS可控制一個扇區或多個扇區，另外需要的設備有供電系統及一旦掉電後要用的後備電源。
二、模組介紹
1. SUMP（基站控制單元）：無論扇區和載頻的數量是多少, 每個基站只有一塊SUM板; SUM板的總控制功能也叫做站單元共享。SUMA板具有支持高功率板（TRAG）的功能 主要的基站控制功能如下:
（1）為基站其他模組生成時鐘; 時鐘要么與外部時鐘參照物同步，如Abis接口, GPS或其他基站；要么通過一個內部頻率生成器以純粹自由運轉的方式生成.
（2）確保基站中心的維護保養套用;
（3）處理Abis發射鏈路(兩個Abis接口),
（4）處理運作維護鏈路和發射設備監控協定，
（5）控制交直流功能當其集成在基站內部時(室外配置或室內交流配置),
（6）電池控制(容量,電壓, 溫度),
（7）設定可選性電壓和電流以便電池充電。
2. ANX（天線網路模組類型X）
3. ANC（天線網路模組類型C）：ANC模組將四個發射信號與兩根天線相連, 並將接受信號從天線分配至四個接收器(假定正常且多向接收). 該模組由兩套同樣的架構組成, 每套架構包括:
（1）一個雙工器1允許一根天線用於上,下行鏈路的發射和接收—從而減少了天線的數量,
（2）一個頻率選定的VSWR儀表用於監視天線和饋線,
（3）一個LNA放大了接收的無線頻率信號,提供較好的VSWR值, 噪音小, 利用率高,
（4）兩個分離層將接收信號分配成兩個或四個分開的輸出, 使得每個輸出從指定的天線和第二層(分集)接收到信號,
（5）WBC, 將兩個發射輸出合二為一, 這隻適用於大於兩載頻的配置。
每個扇區至少配置一個天線耦合層, 其特性為接收靈敏度高,損耗低, 內部模組產品少。
4. ANY（天線網路模組類型Y）：將四個發射器連至兩個輸出, 並將兩個收到的信號分配給四個接收器. 此模組包括兩個同樣的結構, 每個結構包括:
（1）一個寬頻耦合器, 將兩個發射輸出匯集成一條;
（2）兩個分離器, 每個將收到的信號分配成兩條獨立的, 能提供多向或全向路徑的輸出.
5. TRGM （載頻單元）：載頻層涵蓋GSM900或GSM1800的功能, 包括全率, 半率, 擴展全速率, 天線分集, 無線跳頻和不同的編碼運算。這些功能被集成在一個單一模組中用於GSM900或GSM1800每個載頻模組內部, 形成無線跳頻迴路. 作為對自測的補充, 在頻率下載到基站後進行環路測試。
載頻模組也負責處理無線信令鏈路協定。
6. FAN（風扇）
7. FACB風扇控制器
8. CA：傳輸、時鐘、電源、防雷保險、開關單元。
