BLU-43集束地雷

基本情況

BLU-43B Dragontooth（龍牙）是一種美國在越戰時期使用的由飛機大面積布撒的微型反步兵殺傷地雷，用於阻斷越軍的交通運輸。其外形獨特，成本低廉，但內部的爆炸物裝填量很小，所以通常只會炸殘觸發者的腳部而不致命。同時其壓力觸發的引信十分靈敏，而且一旦解除保險就無法恢復到保險狀態，加上撒布數量大，掃除困難，所以對平民的威脅也很大。這種地雷被越方繳獲以後，蘇聯人仿製了自己的PFM-1型地雷，由於其外形而得了“蝴蝶雷”的外號。
英文餵雞對BLU-43B的工作方式描述的不清楚，但有很贊的結構圖。而對其蘇聯仿製品PFM-1的文字描述很不錯，圖就沒有了，所以合在一起看才能搞明白這種地雷到底是怎么回事。
這個是BLU-43B的外形圖，就是一個還沒巴掌大的小塑膠瓶子，一側有一體成型的薄塑膠翼，頂部的保險片在投放時拔掉，使引信開始延時的進入待髮狀態。

工作過程

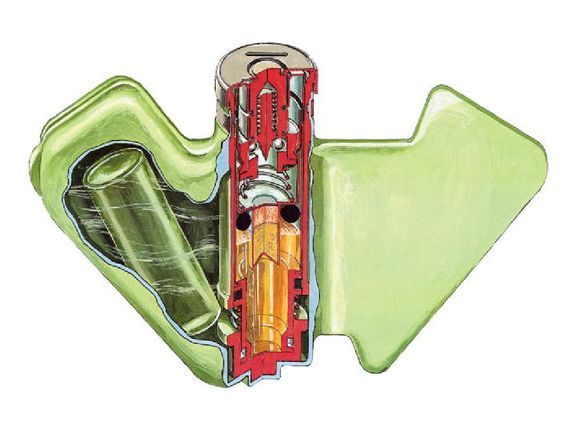

當保險片拔掉以後，底部的待發活塞（Arming Piston）就在活塞簧（Piston Spring）的驅動下緩慢上升。1~4分鐘後活塞上升到頂，底部的開口與側面容器連通，活塞內容納的敏化劑（Sensitizer Fluid）與容器中的液態炸藥原料（Fuel）混合，使其成為完整的液態炸藥，同時地雷進入待髮狀態。
此地雷的外殼是用較軟的塑膠製成，一旦受到壓力就很容易變形。側面的液態炸藥容器受壓時，其中的液體就會通過待發活塞底部的開口被擠壓到中心的管中，推動管上部的活塞上升，原本抵住擊針的兩枚鋼珠（Locking Ball）左右分開，釋放擊針（Fire Pin）打擊火帽（Detonator），從而引爆內部中的擴爆藥（Booster），起爆整枚地雷。
這種引信十分靈敏，雷體的容器部分只要受到5kg左右的壓力就足夠引爆地雷，加上外形很不像武器，因此常被小孩子當成玩具揀去，在玩耍時不慎起爆，最輕也會炸掉整隻手，非常危險。

飛機布撒

飛機布撒時，一般是120枚BLU-43B裝入一個CDU-2/B集束炸彈容器，然後40個CDU-2/B裝入一個SUU-13/A集束炸彈布撒器內，構成一枚完整的CBU-37/A集束炸彈。也就是說，每次布雷至少會布下4800枚BLU-43B，而一個編隊可以輕易布下數萬枚此種微型地雷。

首先人踩上地雷--->液體炸藥。受擠壓通過連線孔進入引信室。當中的液面向上，推動阻鐵，阻鐵向上運動時由於其下部空間較大，所以撞針可推開鋼珠撞擊底火，點火---->起爆

蘇聯仿製

蘇聯的PFM-1可以說是BLU-43在紅色帝國的私生子，基本設計與後者相同，但是尺寸更大，裝藥量也多得多，因此殺傷威力也更高。在入侵阿富汗期間，蘇聯人大量使用了這種地雷作為反游擊隊用途。但和美國人在越南的情況一樣，這種地雷人畜無害的外形又造成了大量的兒童傷亡，以至於被一些反對蘇聯的人說成是專門用來殺傷兒童的。實際上這種蝴蝶狀的外形完全是出於增大空氣阻力，降低地雷落地速度的考慮，否則那層薄薄的塑膠殼來個高空自由落體的話直接就摔爛了。後來，改進型的PFM-1S增加了自毀機構，會在投下1~4小時後自毀，但是自毀的可靠性不是很高，80小時後自毀率也只有85%而已。
