基本介紹
- 中文名：B0505S-1W
- 冷卻方式：自然空冷
- 存儲溫度：55℃
- 工作溫度：-40
簡介,功能特性,產品特色,套用領域,
簡介
1）輸入電源的電壓變化≤±5%；
2）輸入輸出之間要求隔離電壓≤3000VDC；
3）對輸出電壓穩定度和輸出紋波噪聲要求高；

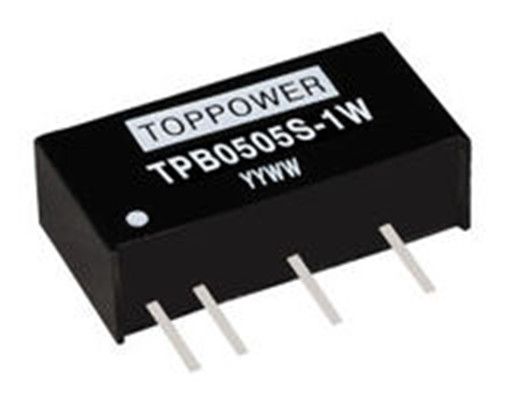

頂源 B0505s-1w
功能特性
一般特性 參數 條件 Min Typ Max Units 存儲濕度 95 % 冷卻方式 TPB0505S-1W 自然空冷 存儲溫度 -55 125 ℃ 工作時外殼溫升 15 25 引腳耐焊接溫度 焊點距離外殼1.5mm,10秒 300 ℃ 輸出短路保護 1 秒 工作溫度 -40 85 ℃ 外殼材料 阻燃耐熱塑膠（UL94-V0） 重量 SIP 2.1 克
一般特性 | |||||
參數 | 條件 | Min | Typ | Max | Units |
存儲濕度 | 95 | % | |||
冷卻方式 | TPB0505S-1W | 自然空冷 | |||
存儲溫度 | -55 | 125 | ℃ | ||
工作時外殼溫升 | 15 | 25 | |||
引腳耐焊接溫度 | 焊點距離外殼1.5mm,10秒 | 300 | ℃ | ||
輸出短路保護 | 1 | 秒 | |||
工作溫度 | -40 | 85 | ℃ | ||
外殼材料 | 阻燃耐熱塑膠（UL94-V0） | ||||
重量 | SIP | 2.1 | 克 |
一般特性
參數
條件
Min
Typ
Max
Units
存儲濕度
95
%
冷卻方式
TPB0505S-1W
自然空冷
存儲溫度
-55
125
℃
工作時外殼溫升
15
25
引腳耐焊接溫度
焊點距離外殼1.5mm,10秒
300
℃
輸出短路保護
1
秒
工作溫度
-40
85
℃
外殼材料
阻燃耐熱塑膠（UL94-V0）
重量
SIP
2.1
克
輸出特性 參數 條件 Min Typ Max Units 額定功率 0.1 1 W 輸出電壓準確度 100%滿載 見誤差包絡圖 線性電壓調節率 輸入電壓變化±1% ±1.2 % 負載調節率 負載從10%到100% ±10 ±15 溫度漂移係數 100%負載 0.03 %/℃ 紋波 DC-20MHz頻寬 10 20 mVp-p 噪聲 DC-20MHz頻寬 50 75 mVp-p 開關頻率 100%負載 100 KHz
輸出特性 | |||||
參數 | 條件 | Min | Typ | Max | Units |
額定功率 | 0.1 | 1 | W | ||
輸出電壓準確度 | 100%滿載 | 見誤差包絡圖 | |||
線性電壓調節率 | 輸入電壓變化±1% | ±1.2 | % | ||
負載調節率 | 負載從10%到100% | ±10 | ±15 | ||
溫度漂移係數 | 100%負載 | 0.03 | %/℃ | ||
紋波 | DC-20MHz頻寬 | 10 | 20 | mVp-p | |
噪聲 | DC-20MHz頻寬 | 50 | 75 | mVp-p | |
開關頻率 | 100%負載 | 100 | KHz |
輸出特性
參數
條件
Min
Typ
Max
Units
額定功率
0.1
1
W
輸出電壓準確度
100%滿載
見誤差包絡圖
線性電壓調節率
輸入電壓變化±1%
±1.2
%
負載調節率
負載從10%到100%
±10
±15
溫度漂移係數
100%負載
0.03
%/℃
紋波
DC-20MHz頻寬
10
20
mVp-p
噪聲
DC-20MHz頻寬
50
75
mVp-p
開關頻率
100%負載
100
KHz
產品特色
B0505S-1W 產品體積小，採用SIP技術封裝，紋波極低（由交流電源經整流穩壓等環節而形成）可適應溫度廣，工作溫度範圍能夠由-40℃到85℃，電磁兼容性好，可持續短路保護，溫度特性好，隔離電壓3KVDC無需外加元件
內部貼片設計，國際標準引腳方式符合ROHS要求。
頂源
套用領域
B0505S-1W廣泛套用於工業自動化控制、電力設備、儀器儀表、醫療設備、交通、通訊等對精度要求較高的電源套用場合。
