基本介紹
- 外文名：ARJ-45
- 支持寬頻：3000MHz
ARJ-45連線器可以傳輸至3000MHz頻寬，是有IEC 61076-3-110標準所規範的標準連線器類型，與常見的RJ-45連線器類型相似，也是用了8P的結構，僅將導針36和45的位置轉移到了連線器的下方。

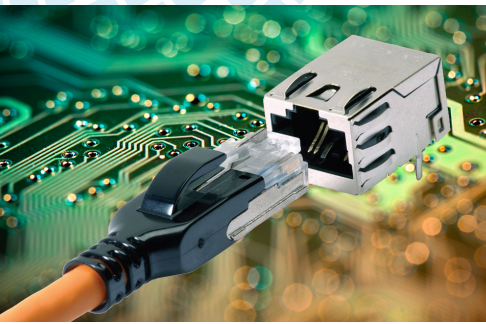

ARJ-45
ARJ-45外觀尺寸與RJ-45相同，當RJ-45連線器與ARJ-45連線器相連時，僅需通過一根轉接跳線即可實現。ARJ-45的四對導針分別位於連線器的四個角落，內部用金屬殼體分離，形成了四個法拉第籠來降低四對導針間的串擾。
RJ-45連線器的IEC標準歸口於IEC 60603-7系列，目前可支持到的頻寬為500MHz，即常說的Cat 6A類（超六類），ISO/IEC 11801還規範了500MHz以上的傳輸等級如Cat 7、Cat 7A，頻寬最高達到1000MHz，此時就需要採用IEC 60603-7-71標準所規範的GG45連線器，才能達到1000MHz頻寬所要求的近端串音等要求，而GG45連線器即結合了RJ-45連線器（IEC 60603-7標準）和ARJ-45連線器（IEC 61076-3-110標準）的連線器。
ARJ-45
