AN/TPY-2雷達

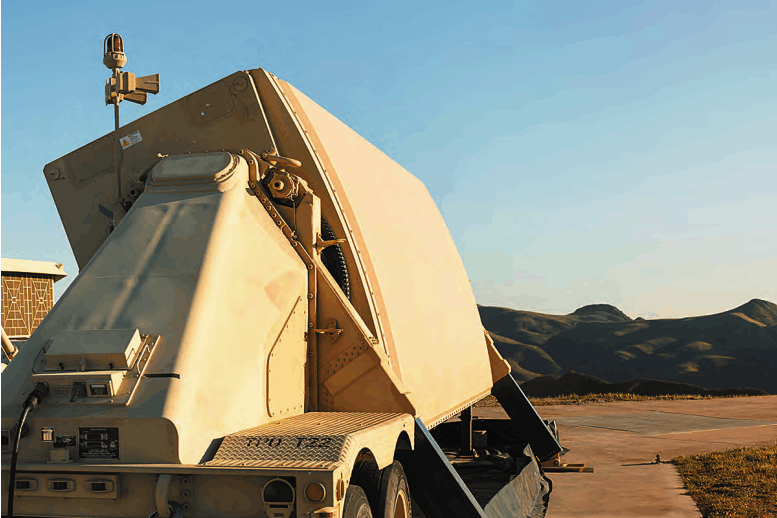

AN/TPY-2雷達

AN/TPY-2雷達屬於美國THAAD高空區域飛彈防禦系統的標準配置,屬於固體有源相控陣多功能雷達,是世界上性能最強的陸基機動反導探測雷達之一。

基本介紹

  • 中文名:AN/TPY-2雷達
  • 服役國家:美國
  • 類型:固體有源相控陣多功能雷達
  • 作用:路基飛彈防禦
簡介,產品特點,

簡介

AN/TPY-2雷達是一種可進行移動部署的反導相控陣雷達系統,是執行本土和戰區飛彈防禦的高能力感測器。

產品特點

AN/TPY-2雷達工作在X波段(9.5GMz),天線陣面積為9.2平方米,安裝有30464個天線單元,方位角機械轉動範圍-178°~+178°,俯仰角機械轉動範圍0°~90°,但天線的電掃範圍,俯仰角及方位角均為0°~50°。該雷達對反射面積(RCS)為1平方米(典型彈道飛彈彈頭的反射面積)的目標的最大探測距離約1200千米。有報導稱,目前美軍對該型雷達正在進行升級改造,升級後對雷達反射面積1平方米的目標最大探測距離可達到2300千米。雖然這明顯短於美軍地基中段系統使用的海基X波段(SBR-X)和陸基X波段雷達(GBR-X)的4800千米和6700千米探測距離,但該雷達在地面機動雷達中,明顯占有優勢,也比“愛國者”等系統使用的AN/MPQ-53和AN/MPQ-65雷達探測距離遠近10倍。
最初AN/TPY-2雷達是為THAAD系統研製的,而THAAD系統主要為滿足大氣層內外攔截3500千米內中程彈道飛彈目標的要求,因此其必須具有高度的戰術機動性,為此該雷達設計為長約13米,重為34噸。雖然這與其它戰術攔截系統雷達相比要大,但與其兼顧的戰略預警雷達相比系統體積顯著縮小,並採用模組化設計,有很強的地面機動性,可採用艦船、火車或拖車進行點對點運輸,還可根據作戰需要由C-5或C-17運輸機空運至指定地點,在全球範圍內快速機動部署,部署後可通過公路機動變換陣地,躲避空中打擊。
