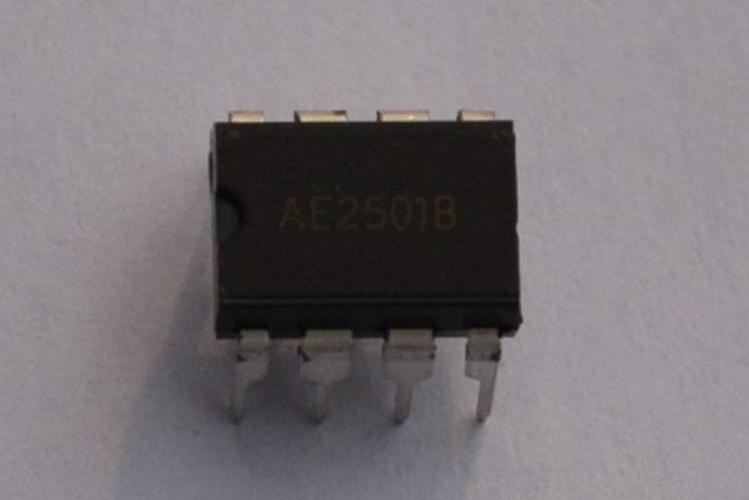

AE2501B為集控制與電機驅動語一體的兩功能推挽功率放大驅動器，將分立電路集成在單片IC之中，使外圍器件成本降低，整機可靠性提高。
基本介紹
- 中文名：AE2501B
- 持續工作電流：550mA
- 峰值電流：1.50A
- 封裝形式：SOP8/DIP8
產品簡介,特性,
產品簡介
該電路的兩個輸入端與TTL/CMOS電平兼容，具有良好的抗干擾性，兩個輸出端可直接驅動直流電機的正反轉運動具有較大的電流驅動能力，每通道可通過550mA的持續電流，峰值電流可達到1.50A；同時具有較低的輸出飽和壓降，內設抗浪涌保護電路適用於感性負載，使之在驅動繼電器、直流電機、步進電機或開關功率管時安全可靠；因此被廣泛套用於玩具汽車電機驅動、步進電機驅動和開關功率管等電路上。
特性
低靜態電流
寬的電源電壓範圍：3V~ 9V
集控制與驅動於一體
峰值電流 1.50A，持續工作電流550mA
內置反相續流二極體，適於感性負載
與標準 TTL/CMOS 輸出電平兼容，方便接口
當輸入同為低時，馬達停止，電路處於低功耗待機狀態
封裝形式： SOP8/DIP8
