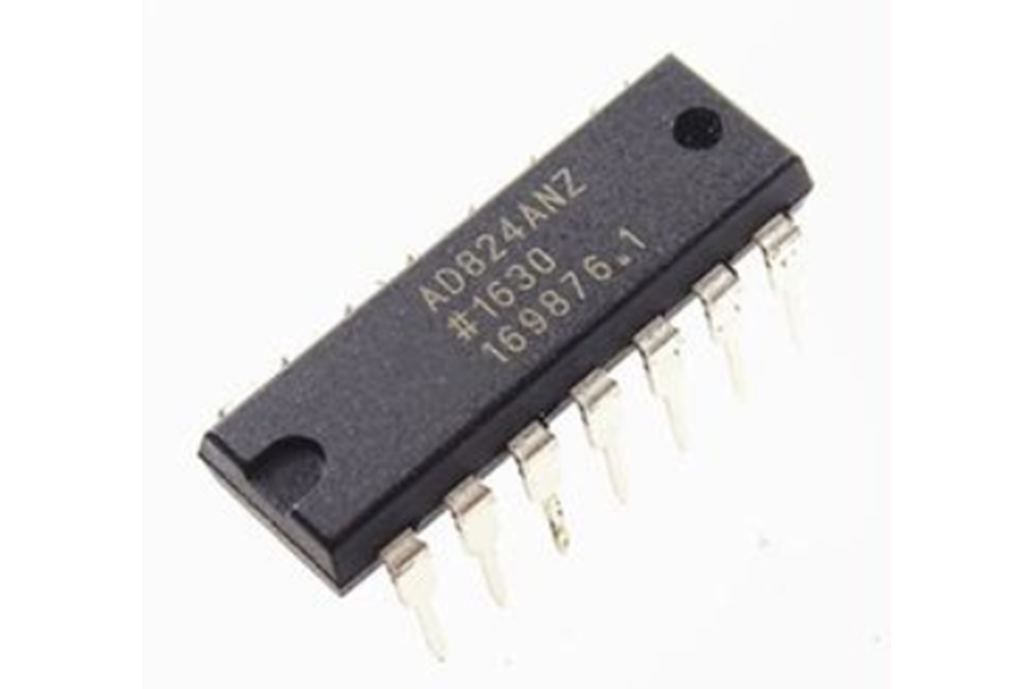

AD824是一款四通道、FET輸入、單電源放大器，提供軌到軌輸出。FET輸入與軌到軌輸出相結合，使得該器件適合低輸入電流為主要考慮因素的各種低壓套用。
基本介紹
- 中文名：AD824
- 類別：放大器
- 特點：四通道、FET輸入、單電源
- 適用電源：低輸入電流
產品簡介,技術特徵,
產品簡介
AD824採用3 V單電源或最高±15 V雙電源供電。該器件採用ADI的互補雙極性工藝製造，具有獨特的輸入級，輸入電壓可以安全地擴展至負電源電壓以下和正電源電壓，而不會發生反相或閂鎖。輸出電壓擺幅在電源電壓的15 mV範圍內。可以處理最高350 pF的容性負載而不會發生振盪。FET輸入與雷射調整相結合，使得輸入偏置電流極低，保證失調電壓低於300 µV。因此，即使源阻抗較高，也能實現高精度設計。AD824的高精度以及低噪聲特性，使之非常適合用於電池供電的醫療設備。AD824的套用範圍包括攜帶型醫療設備、光電二極體前置放大器和高阻抗感測器放大器。利用軌到軌輸出擺幅，設計人員可以在單電源系統中構建多級濾波器，並保持高信噪比。利用軌到軌輸出擺幅，設計人員可以在單電源系統中構建多級濾波器，並保持高信噪比。
技術特徵
單電源供電：3 V至30 V
極低輸入偏置電流：2 pA
寬輸入電壓範圍
軌到軌輸出擺幅
低電源電流：每個放大器 500 µA
寬頻寬：2 MHz
壓擺率: 2 V/µs
無反相
