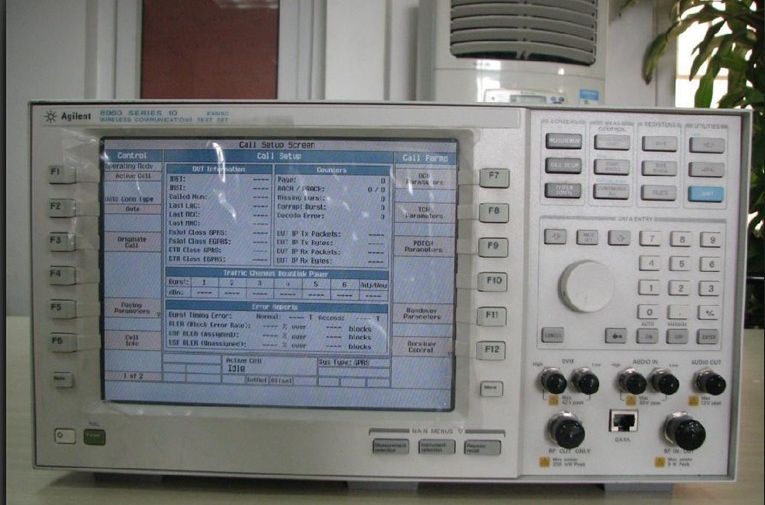

8960（E5515C）是美國安捷倫Agilent公司出品的一款無線通信測試儀，專為大規模自動化手機製造測試而設計，易於編程，並具有出色的速度、精確性和可重複性。它可為移動設備製造商降低測試成本並帶來更高的產量，因此成為行業內最受歡迎的一款手機綜合測試儀。
基本介紹
- 中文名：8960 (E5515C)
- 生產公司：安捷倫公司
- 格式：GSM、GPRS、TIA/EIA-136
- 技術指標：8960系列10G SM移動測試裝置
產品簡介,測試裝置配置,測試速度,準確性重複性,多種格式,自動測試,靈活體系結構,詳細信息,測試,測試裝置硬體,測試套用軟體,
產品簡介
8960 E5515C是一款專用於手機綜合測試儀型號，是由AGILENT安捷倫公司生產的。8960是手機綜測中較為高配置的一款型號，專測G+W、G+W+TD通信制式。
8960/E5515C用於行動電話生產過程中大生產量的測試，在大批量生產行動電話的過程中，出於產量的目的，測試通過量和測試合格率是關鍵問題。Agilent 8960系列10無線通信測試裝置為行動電話生產商提供了立即參加競爭的有利條件。對大批量、自動行動電話生產用測試系統的開發，8960系列10測試裝置提供了快速、準確、可重複、多格式的能力、易編程和格式靈活的體系結構。對於手機生產商來說，這有助於降低測試成本提高產量。
測試裝置配置
Agilent 8960的構成包括行動電話特殊測試套用軟體和普通測試裝置硬體。安捷倫科技將繼續增加新型行動電話格式並提高現存測試套用軟體。
8960系列10無線通信測試裝置配置指南，p/n 5968-7880E
8960系列10多制式測試裝置照片卡，p/n 5980-0286E
測試速度
8960系列10與上一代設備相比減少了獨立測試時間30%到300%。快速測試意味著對給定的生產量生產商可以減少測試設備，從而降低測試成本並節省廠房空間。它也為生產商提供了通過運行另外的測試提高行動電話質量或產量的選擇餘地。為了達到這個速度，該測試裝置將已最佳化的硬體與快速處理算法、高電平命令和多路徑、多處理器技術進行了綜合。
準確性重複性
如果一個測試裝置既準確又可重複，則快速就變得唯一重要了。以準確和可重複為基礎的8960使生產商放心他們的手機質量，並用於改進手機生產和增加手機產量。經歷了詳盡的環境鑑定和產品性能檢定，8960贏得了它的準確性和可重複性。
多種格式
8960可以配置用於GSM、GPRS、TIA/EIA-136、AMPS和IS-2000行動電話。生產商可以用一台單獨的設備測試多種制式的手機，滿足變化的需要，即從一種產品變到另一種，或是在同一條生產線上生產不同制式的手機。對於生產商來說，這意味著快速回響市場變化，減少因轉產而停工的時間，並提高測試裝置的利用率。
自動測試
被設計為自動測試，8960遙控的用戶界面提供了專用於行動電話格式的高級測試命令。內建複雜測量處理過程、錯誤處理和統計功能，並有單鍵運行的功能。對於生產商來說，高級測試命令簡化了測試代碼開發和維護。新產品更快地得到大量生產並減少測試花費。
靈活體系結構
格式靈活的體系結構被設計用於逐步成長的3G行動電話技術。8960是一台靈活的測試裝置，它是安捷倫設計用來滿足現在和未來移動生產商的需要，隨著行動電話技術的不斷發展，8960將繼續發展。通過增加新的制式和改進測試裝置的硬體來提供所需的功能。安捷倫科技打算提供靈活的升級途徑，允許以前型號的設備測試現用的新型手機。
詳細信息
功能技術指標
8960系列10G SM移動測試裝置（帶E1960A的E5515B）
發射機測試
·頻率誤差 ·輸出功率
·相位誤差（峰值和均值） ·功率時間特性（脈衝掩碼比較）
·脈衝定時 ·切換引起的輸出RF頻譜
·調製引起的輸出RF頻譜
接收機測量
·逐位脈衝誤比特率（快速BER）
·常規誤比特率（BER）
音頻功能
·返回到移動台的語音回聲 ·在下行鏈路TCH上編碼音頻發生器
·音頻發生器 ·音頻電平測量
·上行鏈路語音電平測量
GSM功能
·移動台功率輸出電平控制：適應GSM功率控制電平
·業務信道：TCH/FS-全速話音
·廣播信道配置：BCCH+CCCH+SDCCH/4
·信令協定設定：FACCH
·音頻話音回聲：1秒固定時延
·測量協調：脈衝類型靈活控制，ARFCN，和時隙
呼叫處理功能
MS發起、BS發起、MS釋放、BS釋放、小區內信道分配、小區間切換
服務小區SAACH報告：RX質量、RX電平、TX電平、定時提前量
第一鄰小區SAACH報告：信道號、基站色碼（BCC）、RX電平、網路色碼（NCC）
所報告的計數器：RACH計數、惡化突發計數、尋呼計數、解碼錯誤計數、丟失脈衝串計數
所報告的最後位置信息：位置碼（LAC）、移動國家碼（MCC）、行動網路碼（MNC）
所報告的移動台信息：國際移動使用者識別（IMSI）、國際移動設備識別（IMEI）、修訂級、功率類型、所支持的頻段、被叫號碼
信令方式
全信令呼叫建立（有效小區方式）：用於建立、保持、改變信道和功率電平、及終止鏈路的協定
受限信令呼叫建立（測試方式）：協定僅用於維持由移動台建立的一個鏈路。不提供空中信令、解調和解碼上行鏈路RACH（隨機接入信道）脈衝串的能力
8960系列10 GSM技術指標（帶有E1960A的E5515B）
RF 下行鏈路發生器性能指標
RF 發生器性能指標適用於Agilent 8960系列中的兩個RF發生器
RF 頻率
頻率範圍：810至960MHz；1.7至1.99GHz
準確度和穩定度：與時基基準相同
RF幅度
輸出電平範圍：-110至-13dBm
絕對輸出電平準確度：<±1.0dB
GSM 信號的發生
峰值相位誤差:<±4度
rms相位誤差:<1度
頻率誤差:<±0.02ppm加時基基準
頻譜純度
非諧波產物
<-55dBc,當偏離載波100至≤1500kHz
1500kHz
發射機測量性能指標
相位和頻率誤差測量
最小輸入電平:測試裝置的RF IN/OUT連線埠的信號必須使TX輸出功率≥15dBm,在這種條件下保證承諾的性能。
頻率誤差測量準確度:
<±12Hz加時基準確度,適用於通常的突發信號;
<±18Hz加時基準確度,適用於RACH突發信號.
RMS相位誤差測量準確度:<1度
峰值相位誤差測量準確度:<4度
發射機輸出功率測量
最小輸入電平:測試裝置在RF IN/OUT連線埠的信號必須使TX輸出功率≥30dBm,在這種條件下保證承諾的性能.
技術指標
所需功率：100到240VAC，50到60Hz
消耗功率：550VA最大
工作溫度：0℃到55℃
尺寸：200mm高×426mm寬×625mm深（8.75英寸×16.75英寸×24.63英寸）
重量：30千克（66Ib）
測試
測試裝置硬體
E5515B 8960系列10無線通信主機（需要至少一種測試套用軟體，見下）
E5515T 8960系列10 IS-2000測試模式主機（需要E1962A測試套用軟體，見下）
測試套用軟體
E1960A 8960系列10 GSM行動電話測試套用軟體（需要E5515B選件002，第二射頻源）
E1961A 8960系列10 AMPS/136行動電話測試套用軟體
E1962A 8960系列10 IS-2000測試方式套用軟體（需要E5515T主機）
E1964A 8960系列10 GPRS行動電話測試套用軟體（需要E5515B選件002，第二射頻源和E1960A，GSM測試套用軟體）
