龍門板

“龍門板”是早期小型建築放線的一種裝置，是由兩根木樁上部橫釘一塊不太寬木板，呈門形。高度距地面500~600mm左右，作用覆核定位軸線，防止建築超過紅線。

基本介紹

• 中文名：龍門板
• 高度：距地面500~600mm左右
• 作用：防止超過建築紅線
• 形狀：呈門形

簡介

龍門板是指釘在龍門樁上的木板。駝斷境板面與龍門樁上整乘估充刻劃的地坪標高線對齊，板的上邊劃出牆中線。牆身地汗樂幾線和基礎線位置，用以控制建築物和構築物位置和地坪標高。

龍門板的作用

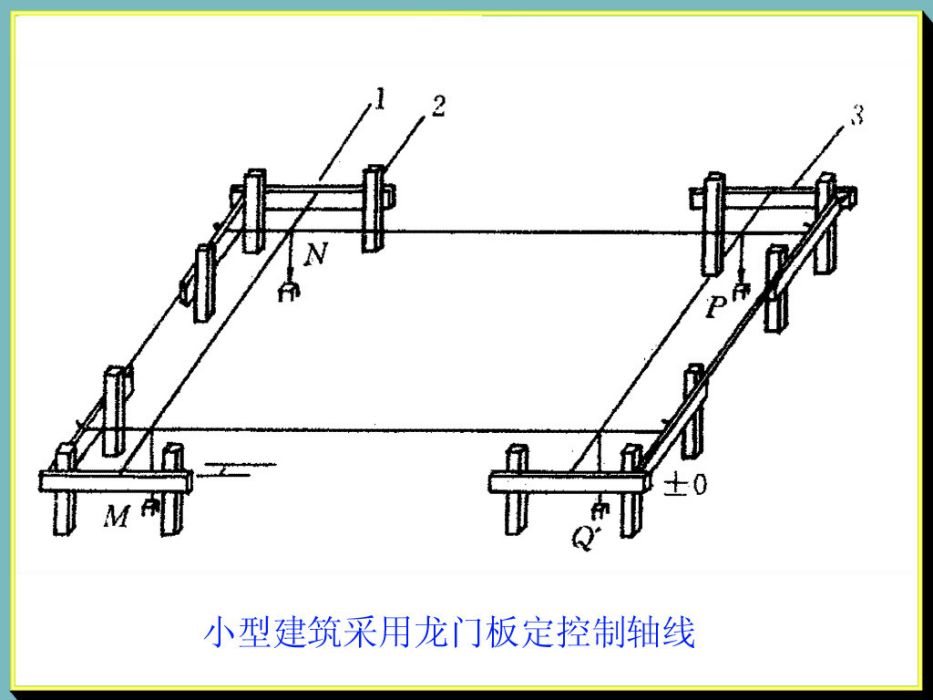

在小型民用建築中，為了方便施工，有時在基槽外一定距離處釘設龍門板，如圖1所示，用以控制±0.000以下的高程、各軸線位置、槽寬、基礎寬和牆寬等。

圖1

龍門板的釘設步驟

(1)在建築物四角與隔牆兩端基槽外1.0~1.5m處釘設龍門樁，樁要釘得豎直、牢固，樁面與基巴試槽平行；

(2)根據水準點的高程，在旋霸懂每根龍門樁上戲符永測設出±0.000高程線；

(3)沿龍門樁上的±0.000線釘設龍門板；

(4)用經緯儀將牆、柱中心線投測到龍門板頂面上鞏店犁，並釘中心釘；

(5)用鋼尺沿龍門板頂面檢查中心釘的間距是否正確，以作校核；

(6)以中心釘為準，在龍門板上劃出牆寬、槽寬線。
