高能球磨機

高能球磨機

高能球磨機由給料部、出料部、迴轉部、傳動部（減速機、小傳動齒輪、電機、電控）等主要部分組成。高能球磨機的中空軸採用鑄鋼體，內陳可拆換，迴轉大齒輪採用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。高能球磨機運轉平穩，工作可靠。

基本介紹

  • 中文名：高能球磨機
  • 外文名：Simoloyer mill
  • 溫度：5℃－50℃
  • 電壓：220v±10，50Hz
  • 外形尺寸：6520×2850×2540
  • 性能優點：節能高效、易於保養、耐磨性能好
  • 重量(t)：9.8
  • 筒體轉速：32r/min
  • 裝球重量：4.8t
  • 產量：1.5-2t
工作環境,安裝使用,注意事項,基本分類,動球磨機,行星式球磨機,軸承球磨機,技術參數,選購技巧,

工作環境

溫度：5℃－50℃ 電壓：220v±10，50Hz 設備尺寸：尺寸：56cm×39cm×高能球磨機集強力衝擊、研磨及振動等高能動作於一體，研磨罐在周期性運動過程中，研磨球高速旋轉運動與樣品相互撞擊，達到研細樣品的目的。高效率的球磨機應該能夠在較短的時間內向被球磨粉末輸送較高的機械能量，使被磨的材料在較短是時間內實現機械合金化（機械活化），甚至形成納米晶或非晶材料，並減少材料的氧化和污染。

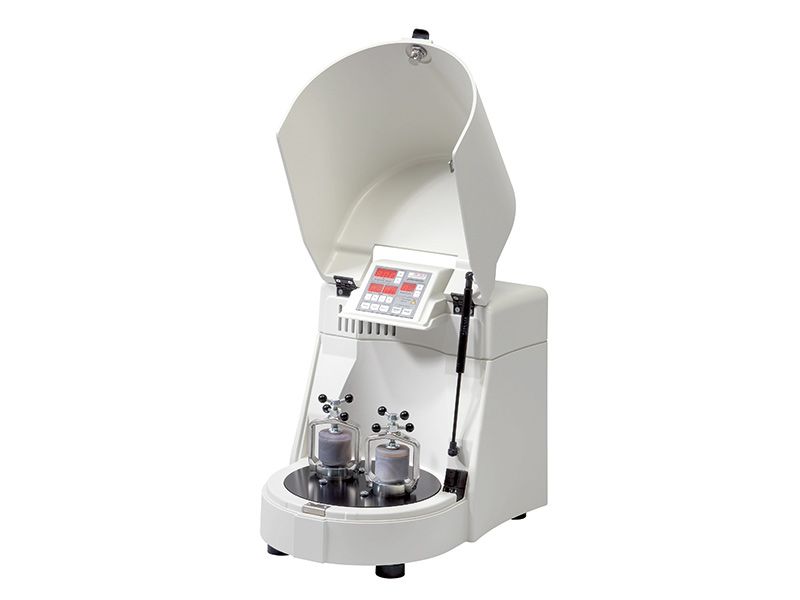

高能球磨機高能球磨機

安裝使用

球磨機應安裝在牢固的混凝土基礎上。球磨機的基礎設計和施工請參看球磨機總裝圖和基礎圖。為了保證使用過程中球磨機各部件的位置精度不發生大的變化，球磨機的基礎應採用整塊式結構。
球磨機球磨機
混凝土基礎耐壓強度達到75%以上後即可在上面安裝球磨機。在安裝之前應對基礎的質量進行檢驗，要求混凝土沒有影響強度的缺陷，予留孔德數量和位置符合要求，予留孔內無雜物和積水、無油污。採用“地線法”進行安裝作業時，在基礎上表面應予埋“中心標板”。安裝前基礎上畫出所有中心線並在“中心標板”上作出醒目的沖點標記，作為安裝時的中線基準。

注意事項

吊裝之前應對球磨機分部位全面進行驗收，發現問題及時處理。
1、主軸承部分的具體要求參看主軸承部件裝配圖。
2、筒體部分參看迴轉部分裝配圖。
3、傳動部分參看傳動部分裝配圖。
4、整體相對位置參看總裝圖。

基本分類

球磨機可以分為普通球磨機和高能球磨機兩類，常用的高能球磨機有攪拌式、行星式、和振動式三種。
攪拌式高能球磨機通過攪拌器攪動研磨介質產生衝擊、摩擦和剪下作用，使物料粉碎。
行星式高能球磨機在旋轉盤的圓周上裝有幾個隨轉盤公轉又作高速自傳的球磨機罐，球磨罐內的磨球在慣性力的作用下，對物料形成很大的高頻衝擊和摩擦，進行快速細磨。
振動式高能球磨機利用研磨介質在做高頻振動的筒體內對物料進行衝擊、摩擦、剪下等作用而使物料粉碎。下面為分別介紹幾種高能球磨機。

動球磨機

振動球磨機主要由機架、激振器、磨罐、電控系統、冷卻系統、研磨介質等組成。激振器產生的高頻圓振動，使磨內的研磨介質產生了由高速自轉和低速公轉組合的高強度旋轉衝擊運動。這種複合運動對物料形成強力衝擊破碎和研磨作用，一般可將物料研磨到微米級、粒度分布範圍窄。
實驗振動球磨機實驗振動球磨機
廣泛適用於陶瓷、非金屬礦、顏料、電子、化工、冶金、建材、新型材料、食品和製藥等領域。

行星式球磨機

行星式球磨機，它包括驅動電機、傳動齒輪組、公轉主軸和轉盤、多根自轉軸，以及繞各自轉軸旋轉的球磨罐，所述球磨罐為偏心安裝，自轉軸的中心線與球磨罐橫截面的幾何中心線相平行。可以根據球磨需要，改變球磨罐安裝的偏心度，實現磨球與磨料之間摩擦作用和衝擊作用的比例變化，克服了傳統行星式球磨機的研磨作用與衝擊作用之間比例不能改變、粉碎衝擊作用不明顯的缺點，增強了磨球與磨料之間衝擊作用，更有利於磨料的粉碎和機械合金化。

軸承球磨機

軸承球磨機，由滾動軸承替代軸瓦結構，及防止軸向位移的定位錨，提高了使用壽命及節約了油、水、電耗量。該機廣泛用於水泥、礦山、陶瓷、電力、冶金等工業領域。
滾動軸承球磨機滾動軸承球磨機
軸承球磨機是由筒體、磨頭、進出料裝置和傳動裝置組成，其特徵在於：1、用有自動調心功能的3000型滾動軸承3與空軸4連線；2、滾動軸承3與中空軸4間用定位環7固定；3、滾動軸承3內用定位銷5固定內外圈變位。

技術參數

型號及規格
筒子轉速
(r/min)
裝球量
(T)
給料粒度
(mm)
出料粒度
(mm)
產量
(T/h)
電機功率
(kw)
重量
（T）
Φ900×1800
38
1.5
≤20
0.075-0.89
0.65-2
18.5
3.6
Φ900×3000
38
2.7
≤20
0.075-0.89
1.1-3.5
22
4.5
Φ1200×2400
32
3.8
≤25
0.075-0.6
1.5-4.8
45
11.5
Φ1200×3000
32
5
≤25
0.074-0.4
1.6-5
45
12.8
Φ1200×4500
32
7
≤25
0.074-0.4
1.6-5.8
55
13.8
Φ1500×3000
27
8
≤25
0.074-0.4
2-5
90
17
Φ1500×4500
27
14
≤25
0.074-0.4
3-6
110
21
Φ1500×5700
27
15
≤25
0.074-0.4
3.5-8
132
24.7
Φ1830×3000
24
11
≤25
0.074-0.4
4-10
180
28
Φ1830×6400
24
23
≤25
0.074-0.4
6.5-15
210
34
Φ1830×7000
24
25
≤25
0.074-0.4
7.5-17
245
36
Φ2200×5500
21
30
≤25
0.074-0.4
10-22
370
48.5
Φ2200×6500
21
31
≤25
0.074-0.4
14-26
380
52.8
Φ2200×7500
21
33
≤25
0.074-0.4
16-29
380
56
Φ2400×7000
20.4
39.5
≤25
0.074-0.4
20-32
475
68

選購技巧

1、不要確定一家機械設備生產廠家，而且確定2-5個您認為比較有實力的廠家。當確定下這2-5個廠家後，請打開這幾個廠家的主網站，看網站布局是否清晰，試想一個有實力的企業在21世紀怎么會不注重品牌宣傳？
2、通過第一個環節我們可以淘汰出2個實力差的廠家。接著看剩下3個廠家的網站，這個時候就要看機械設備廠家的生產能力、發貨現場、客戶現場、售後服務等，以確保所查看的豎式預熱器生產廠家是否具有生產實力。
3、以上兩個步驟只是為了節約不必要的時間以及成本。
4、最終確定下來的生產廠家要求提供離自己所在地相對較近的客戶現場。
5、到機械設備廠家河南省滎陽市礦山機械製造廠進行實地考察，我們將隨時歡迎您的到來。
6、這一點重點強調一下，一定要注意價格談判的問題，防止契約上的文字遊戲，從而給您造成不比要的損失。
