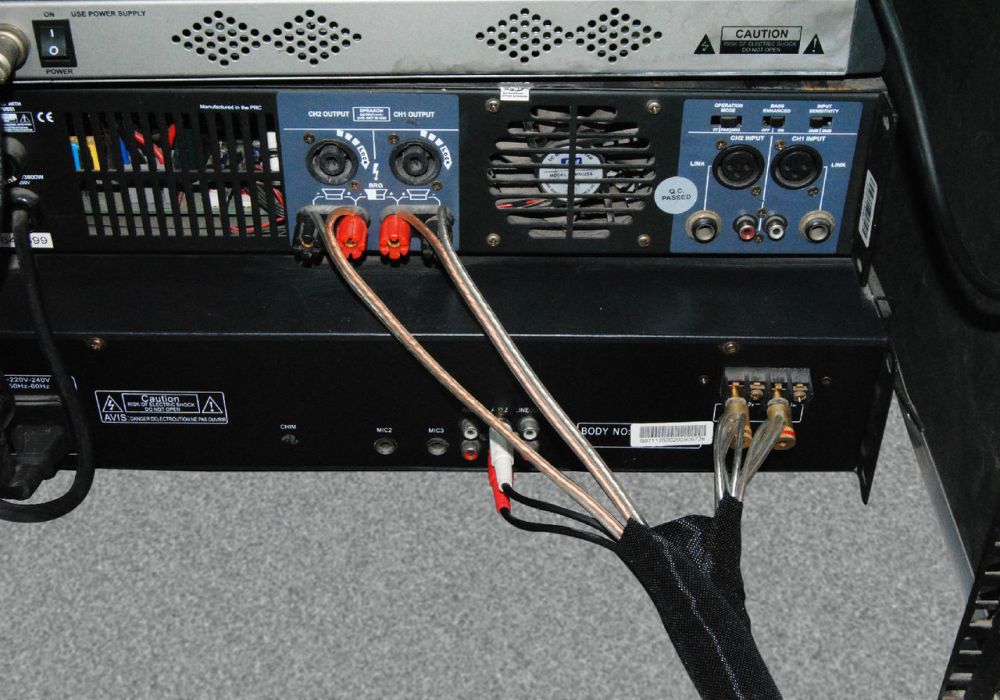

電線護套管，是一種絕緣保護套管， 用於電線電纜外部的保護。根據材質性能可分四類：單一電線護套管、複合電線護套管、電容式電線護套管和不鏽鋼護套管。
基本介紹
- 中文名：電線護套管
- 外文名：dianxianlutaoguang
- 別稱：絕緣套管
- 類型：一種絕緣材料的新型的複合材料管
- 特點 ：抗壓力強、重量輕、摩擦係數小
- 優點：絕緣非磁性耐酸耐鹼阻燃型抗靜電
簡介,分類,單一電線護套管,複合電線護套管,電容式電線護套管,不鏽鋼護套管,
簡介
電線護套管，其實也叫絕緣套管，是一種複合了絕緣材料的新型的複合材料管,它以樹脂為基體和其他增強材料複合而成的絕緣套管，用於穿用電線和保護電線，故稱為電線護套管。它具有抗壓力強、重量輕、內壁光滑，摩擦係數小等特點，在穿用電線時輕鬆，不損傷電線。搬、運要比金屬鋼管和水泥管輕鬆、方便。施工安裝簡便，既省事又省力。耐腐蝕性能強、絕緣、非磁性、耐酸、耐鹼、阻燃型、抗靜電。
分類
單一電線護套管
用非磁性材料以減少發熱。單一電線護套管的絕緣結構分為有空氣腔和空氣腔短路兩類。空氣腔套管用於10千伏及以下電壓等級，導體與瓷套之間有空氣腔作為輔助絕緣，可以減少套管電容，提高套管的電暈電壓和滑閃電壓。當電壓等級較高時（20～30千伏），空氣腔內部將發生電暈而使上述作用失效，這時採用空氣腔短路結構。這種瓷套管的瓷套內壁塗半導體釉，並用彈簧片與導體接通使空氣腔短路，用以消除內部電暈。
複合電線護套管
以油或氣體作絕緣介質，一般製成變壓器套管或斷路器套管，常用於35千伏以下的電壓等級。複合電線護套管的導體與瓷套間的內腔充滿變壓器油，起徑向絕緣作用。當電壓超過35千伏時，在導體上套以絕緣管或包電纜線，以加強絕緣。複合電線護套管的導體結構有穿纜式和導桿式兩種。穿纜式利用變壓器的引出電纜直接穿過套管,安裝方便。當工作電流大於600安時，穿纜式結構安裝比較困難，一般採用導桿式結構。
電容式電線護套管
由電容心子、瓷套、金屬附屬檔案和導體構成。電容式電線護套管的電容心子用膠紙製造時，機械強度高，可以任何角度安裝,抗潮氣性能好，結構和維修簡單,可不用下套管，還可將心子下端車削成短尾式，縮小其尺寸。缺點是在高電壓等級時，絕級材料和工藝要求較高，心子中不易消除氣隙，以致造成局部放電電壓低。
