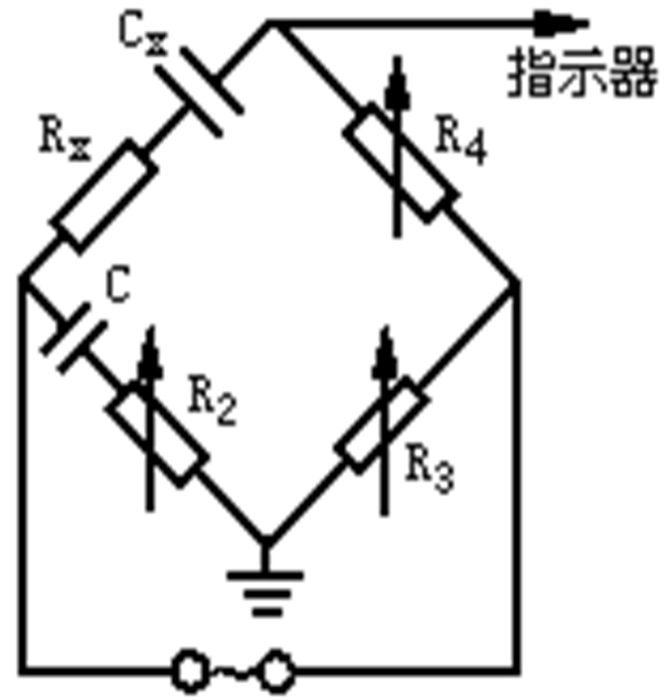

電容電橋

技術功能

量程自動轉換

儲存數據

實現波形和測量處理數據同屏顯示，使測試過程更直觀

具有設定、校正和調試功能

作用

電容電橋是在無功補償裝置專家工作組的指導下，電容電橋可以解決了以下問題：

(1) 現場測量電容器需拆除連線線，不僅工作量大而且易損壞電容器；

(2) 電容表輸出電壓低而導致故障檢出率低。

電容電橋的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的功效。

電容電橋屬性

不需拆母線，一鍵全自動測量，精度高，穩定性好，國內技術領先。

量程自動轉換，大螢幕液晶顯示，漢字選單操作提示，可儲存和列印數據。

顯示列印方式：液晶顯示屏全漢字顯示

面板式高速印表機

外形/重量：400×320×220 mm / 8kg

測量範圍精度

電容測量

（1）可測電容範圍：0.01μF ～ 2，000μF；

（2）可測容量範圍：5 ～ 20，000kvar；

（3）測量精度：±1.0%；

（4）解析度：0 ～ 1.999μF ±1.0%rdg；

0 ～ 19.99μF ±1.0%rdg；

0 ～ 199.9μF ±1.0%rdg；

0 ～ 1999μF ±1.0%rdg；

電流測量

（1）電流測量範圍：0～199.9mA；

0～1.999A；

0～19.99A；

0～199.9A；

0～1000A；

（2）測量精度：±1.0%；

電感測量

1mH～10H

2、工作電源：

a. 額定電壓：工頻220V±10%；

b. 額定頻率：50Hz；

c. 額定輸出：25V/500VA；

3、儀器的正常工作條件：

a. 環境溫度：0℃ ～ +40℃

b. 相對濕度：≤90%

測量範圍、解析度及誤差值

電容測量檔位：	誤差值：
0.020μF ～ 0.200μF	±0.5%
0.200μF ～ 2.000μF	±0.5%
2.000μF ～ 20.00μF	±0.5%
20.00μF ～ 200.0μF	±0.5%
200.0μF ～ 2000.μF	±0.5%

電容器無功功率	0 ～ 20.00Mvar	誤差值	±1%
電容器有功功率	0 ～ 20.00kW	誤差值	±1%
電容器損耗因數	0 ～ 20.00%	誤差值	±1%
電容器電阻分量	0 ～ 10.00MΩ	誤差值	±1%

電感測檔位	誤差值
0.10mH ～ 0.200H	±0.5%
2.000H ～ 20.00H	±0.5%
20.00H ～ 200.0H	±0.5%
200.0H ～ 2000.H	±0.5%

電感器無功功率	0 ～ 20.00Mvar	誤差值	±1%
電感器有功功率	0 ～ 20.00kW	誤差值	±1%
電感器損耗因數	0 ～ 20.00%	誤差值	±1%
電感器電阻分量	0 ～ 10.00MΩ	誤差值	±1%

電流測量檔位(AC)	誤差值
0.000mA ～ 50.00A	±0.2%
