電力計是測量電壓大小的儀器.
基本介紹
- 中文名：電力計
- 功率：600伏特(交流)，800伏特
- 組成：三相四線，三相三線等
儀器特點,基本信息,
儀器特點
電力量測，三相四線，三相三線，三相平衡，單相二線，單相三線。 真實功率，真均方根值 2000安培(交流+直流)600伏特(交流)，800伏特(直流) 液晶雙顯示，瓦特+功因，電壓+頻率，視在功率+虛功率，電壓+電流。 相角量測，自動顯示相序 可記錄四組電力資料 開機時電流自動歸零 交直流自動偵測顯示 自動檔 電力計參數介紹

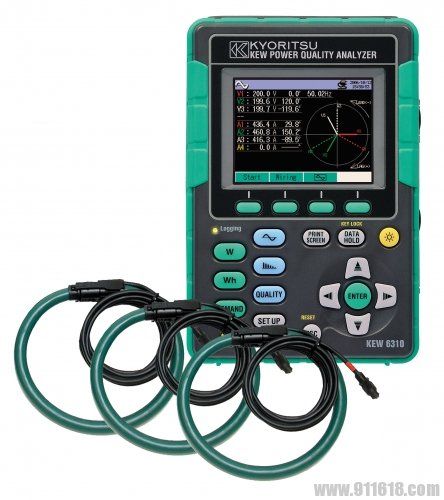

電力計
基本信息
AC+DC 瓦特 (PF 0.2-1.0, 3 Φ 3W, 3 Φ 4W, 1 Φ 2W, and 1 Φ 3W) |
範圍 | 解析度 | 誤差 (讀值) | 輸入範圍 |
0-99.9KW | 0.1KW | +/- 2.0% +/- 0.05KW | AC 600V, DC 800V, ACA/DCA 2000A |
100-999.9KW | 0.1KW | +/- 2.0% +/- 0.5KW | AC 600V, DC 800V, ACA/DCA 2000A |
1000-1200KW | 1KW | +/- 2.0% +/- 5KW | AC 600V, DC 800V, ACA/DCA 2000A |
AC+DC 瓦特 (功因 0.2-1.0, 3 Φ 平衡負載) |
範圍 | 解析度 | 誤差 (讀值) | 輸入範圍 |
0-99.99KW | 0.01KW | +/- 2.0% +/- 0.5KW | AC 600V, DC 800V, ACA/DCA 2000A |
100-999.9KW | 0.1KW | +/- 2.0% +/- 0.5KW | AC 600V, DC 800V, ACA/DCA 2000A |
1000-1200KW | 1KW | +/- 2.0% +/- 5KW | AC 600V, DC 800V, ACA/DCA 2000A |
AC+DC 電流 (True RMS, Crest Factor<4) |
範圍 | 解析度 | 誤差 (讀值) | Overload Protection | |
DC, 50/60 Hz | 40-400Hz | |||
0-200A | 0.1A | +/- 1.5% +/- 5 dgts | +/- 2.0% +/- 5 dgts | AC 3000A |
200-500A | 0.1A | +/- 2.0% +/- 5 dgts | +/- 2.5% +/- 5 dgts | AC 3000A |
500-2000A | 1A | +/- 2.5% +/- 5 dgts | +/- 3.0% +/- 5 dgts | AC 3000A |
AC+DC KVA (視在功率) (KVA)=VxA/1000 AC+DC KVAR(虛功率) (KVAR)= |
相角 (量測前電流必需先歸零) |
