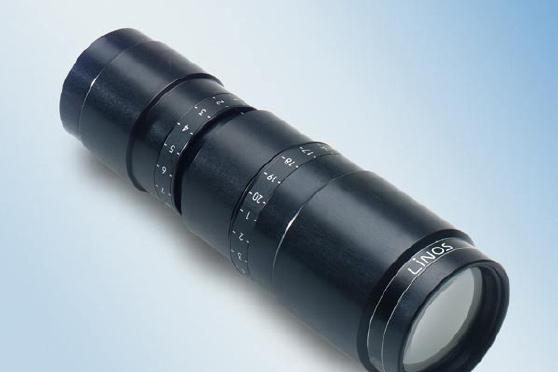

雷射擴束鏡

雷射擴束鏡主要有兩個用途：其一是擴展雷射束的直徑；其二是減小雷射束的發散角。因此，它被用於遠距離照明或投影 ， 以及聚焦系統。一束被擴束的光束的發散角，和擴束比成反比例變化。

基本介紹

• 中文名：雷射擴束鏡
• 用途：擴展直徑、減小發散角
• 放大倍率：雷射擴束準直鏡的倍率
• 光學不變數：雷射束的光斑尺寸和發散角乘積

雷射擴束鏡和未經擴束的光束相比，擴束後的光束可被聚焦得更小。 雷射擴束準直鏡的倍率即光束直徑的放大倍率。從雷射器輸出的雷射束的光斑尺寸和發散角乘積是光學不變數，近似為一定值。當束腰半徑擴大x倍時，其發散角相應壓縮為原來的1/x，壓縮發散角實際就是雷射的準直。壓縮發散角並不能改善光束質量，光束質量是束腰半徑和發散角的乘積；壓縮發散角的同時將伴隨束腰半徑的增加，則光斑尺寸增大。雷射標記機中常和平場聚焦透鏡配合起來使用。
