雙通道ddr

雙通道ddr

雙通道ddr就是晶片組可以在兩個不同的數據通道上分別定址、讀取數據。這兩個相互獨立工作的記憶體通道是依附於兩個獨立並行工作的,位寬為64-bit的記憶體控制器下,因此使普通的DDR記憶體可以達到128-bit的位寬,如果是DDR333的話,雙通道技術可以使其達到DDR667的效果,記憶體頻寬陡增一倍。

雙通道DDR有兩個64bit記憶體控制器,雙64bit記憶體體系所提供的頻寬等同於一個128bit記憶體體系所提供的頻寬,但是二者所達到效果卻是不同的。雙通道體系包含了兩個獨立的、具備互補性的智慧型記憶體控制器,兩個記憶體控制器都能夠在彼此間零等待時間的情況下同時運作。例如,當控制器B準備進行下一次存取記憶體的時候,控制器 A就在讀/寫主記憶體,反之亦然。兩個記憶體控制器的這種互補“天性”可以讓有效等待時間縮減50%,雙通道技術使記憶體的頻寬翻了一翻。

基本介紹

記憶體技術,記憶體系統,功能,

記憶體技術

其實是一種記憶體控制和管理技術,在理論上能夠使兩條規格記憶體所提供的頻寬增長一倍。它並不是什麼新技術,早就被套用於伺服器和工作站系統中了,只是為了解決台式機日益窘迫的記憶體頻寬瓶頸問題它才走到了台式機主機板技術的前台。
雙通道記憶體技術是解決CPU匯流排頻寬記憶體頻寬的矛盾的低價、高性能的方案。CPU的FSB(前端匯流排頻率)越來越高,英特爾 Pentium 4比AMD Athlon XP對記憶體頻寬具有高得多的需求。英特爾 Pentium 4處理器與北橋晶片的數據傳輸採用QDR(Quad Data Rate,四次數據傳輸)技術,其FSB是外頻的4倍。英特爾 Pentium 4的FSB分別是400/533/800MHz,匯流排頻寬分別是3.2GB/sec,4.2GB/sec和6.4GB/sec,而DDR 266/DDR 333/DDR 400所能提供的記憶體頻寬分別是2.1GB/sec,2.7GB/sec和3.2GB/sec。在單通道記憶體模式下,DDR記憶體無法提供CPU所需要的數據頻寬從而成為系統的性能瓶頸。而在雙通道記憶體模式下,雙通道DDR 266/DDR 333/DDR 400所能提供的記憶體頻寬分別是4.2GB/sec,5.4GB/sec和6.4GB/sec,在這裡可以看到,雙通道DDR 400記憶體剛好可以滿足800MHz FSB Pentium 4處理器的頻寬需求。而對AMD Athlon XP平台而言,其處理器與北橋晶片的數據傳輸技術採用DDR(Double Data Rate,雙倍數據傳輸)技術,FSB是外頻的2倍,其對記憶體頻寬的需求遠遠低於英特爾 Pentium 4平台,其FSB分別為266/333/400MHz,匯流排頻寬分別是2.1GB/sec,2.7GB/sec和3.2GB/sec,使用單通道的DDR 266/DDR 333/DDR 400就能滿足其頻寬需求,所以在AMD K7平台上使用雙通道DDR記憶體技術,可說是收效不多,性能提高並不如英特爾平台那樣明顯,對性能影響最明顯的還是採用集成顯示晶片整合型主機板

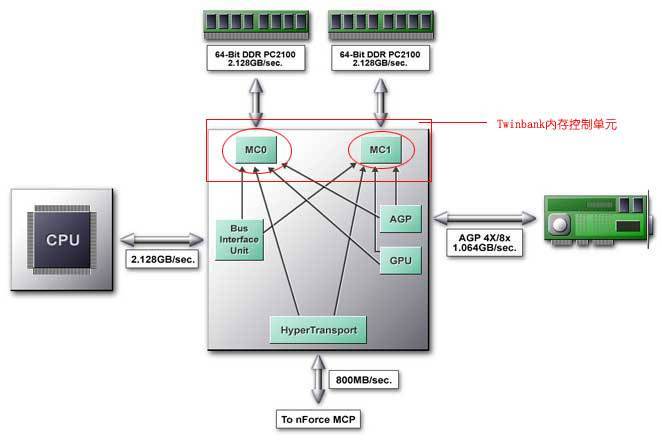

NVIDIA推出的nForce晶片組是第一個把DDR記憶體接口擴展為128-bit的晶片組,隨後英特爾在它的E7500伺服器主機板晶片組上也使用了這種雙通道DDR記憶體技術,SiS和VIA也紛紛回響,積極研發這項可使DDR記憶體頻寬成倍增長的技術。但是,由於種種原因,要實現這種雙通道DDR(128 bit的並行記憶體接口)傳輸對於眾多晶片組廠商來說絕非易事。DDR SDRAM記憶體和RDRAM記憶體完全不同,後者有著高延時的特性並且為串列傳輸方式,這些特性決定了設計一款支持雙通道RDRAM記憶體晶片組的難度和成本都不算太高。但DDR SDRAM記憶體卻有著自身局限性,它本身是低延時特性的,採用的是並行傳輸模式,還有最重要的一點:當DDR SDRAM工作頻率高於400MHz時,其信號波形往往會出現失真問題,這些都為設計一款支持雙通道DDR記憶體系統的晶片組帶來不小的難度,晶片組的製造成本也會相應地提高,這些因素都制約著這項記憶體控制技術的發展。

記憶體系統

具有一個64位的記憶體控制器,而雙通道記憶體系統則有2個64位的記憶體控制器,在雙通道模式下具有128bit的記憶體位寬,從而在理論上把記憶體頻寬提高一倍。雖然雙64位記憶體體系所提供的頻寬等同於一個128位記憶體體系所提供的頻寬,但是二者所達到效果卻是不同的。雙通道體系包含了兩個獨立的、具備互補性的智慧型記憶體控制器,理論上來說,兩個記憶體控制器都能夠在彼此間零延遲的情況下同時運作。比如說兩個記憶體控制器,一個為A、另一個為B。當控制器B準備進行下一次存取記憶體的時候,控制器A就在讀/寫主記憶體,反之亦然。兩個記憶體控制器的這種互補“天性”可以讓等待時間縮減50%。雙通道DDR的兩個記憶體控制器在功能上是完全一樣的,並且兩個控制器的時序參數都是可以單獨編程設定的。這樣的靈活性可以讓用戶使用二條不同構造、容量、速度的DIMM記憶體條,此時雙通道DDR簡單地調整到最低的記憶體標準來實現128bit頻寬,允許不同密度/等待時間特性的DIMM記憶體條可以可靠地共同運作。

功能

雙通道DDR的兩個記憶體控制器在功能上是完全一樣的,並且兩個控制器的時序參數都是可以單獨編程設定的。這樣的靈活性可以讓用戶使用三條不同構造、容量、速度的DIMM記憶體條,此時雙通道DDR簡單地調整到最低的密度來實現128bit頻寬,允許不同密度/等待時間特性的DIMM記憶體條可以可靠地共同運作。
簡而言之,雙通道技術是一種關係到主機板晶片組的技術,與記憶體自身無關,只要廠商在晶片內部整合兩個記憶體控制器,就可以構成雙通道DDR系統。而主機板廠商只需要按照記憶體通道將DIMM分為Channel 1與Channel 2,用戶也需要成雙成對地插入記憶體,就如同RDRAM那樣。如果只插單根記憶體,那么兩個記憶體控制器中只會工作一個,也就沒有了雙通道的效果。
