基本介紹
- 中文名：雙目顯微鏡
- 外文名：binocularmicroscope
- 顯微鏡：隨著科技的發展，人們發覺
- 類型分類：顯微鏡根據不同的類型可以分
- 通常：用來連線視頻成
- 學科：機械工程
簡介,技術要求,調整分析,裝配校正,調整,
簡介

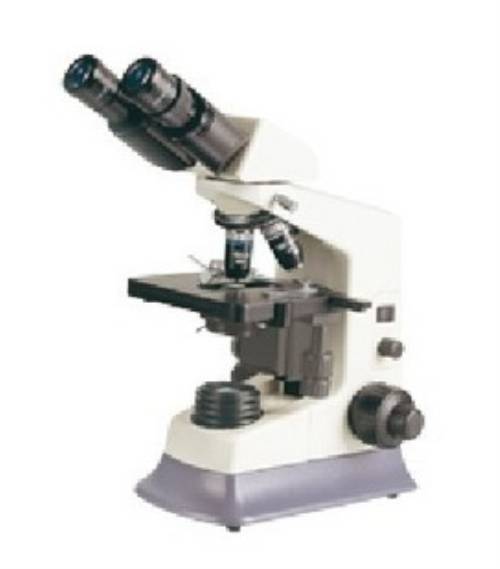

隨著科學技術的發展，人們發覺用一個眼睛觀察很不方便也彆扭，於是就誕生了雙目顯微鏡，也就是二隻眼睛同時觀察，同時還有三目顯微鏡，第三目通常是用來連線視頻成像設備的，也就是把鏡下的圖片拍攝下來就行保存。雙目觀察已成為現代目視儀器的特點，其作用是不象單眼觀察那樣長時間工作而感到疲勞。在大型生物顯微鏡和金相顯微鏡中，一般都用分象系統實現雙目傾斜觀察。基本原理是用一套稜鏡系統把物鏡所成的象分成左右兩個，再分別用兩個目鏡觀察。顯微鏡根據不同的類型可以分為生物顯微鏡、金相顯微鏡、體視顯微鏡、偏光顯微鏡等，最初的時候顯微鏡只能用一隻眼睛進行觀察，也就是所謂的單目顯微鏡。
技術要求
1.兩鏡筒的放大倍率之差不大於2-2.5%；
2.兩鏡筒所成的象，在方向上應，一致，相對傾斜不大於20"-30"；
3.兩鏡筒的光軸應平行：
水平面內兩光軸的發散角≤40"；
水平面內兩光軸的會聚角≤20"；
4.兩鏡筒的圖象亮度及視場大小應一致。
調整分析
為了有目的的對雙目進行裝配與校正，首先要進行調整的分析。無論系統中有多少塊稜鏡，都可用一塊複合稜鏡等效，不難看出，分象系統可使光線折轉60°，且成正象。
在雙目顯微鏡的左右鏡筒中，存在著各自的象傾斜，它們之間還存在著象相對的傾斜，雙目顯微鏡只對這種相對象傾斜提出要求。通過計算可以證明:分光稜鏡繞本身左、右出射的光軸方向微量轉動，對象傾斜最敏感。
裝配校正
雙目鏡筒的調節可採用燕尾滑塊式，它與雙筒望遠鏡中的鉸鏈相當，如果燕尾導軌間隙超過要求，則影響平滑的運動和光軸的不穩定性，一般都要經過研磨加工。
為滿足機械筒長及鏡筒軸線對物鏡螺孔下端面的不垂直度的要求，要合理安排稜鏡位置，各有關零件保證加工精度，對目鏡筒可單獨拿出來修配其定位面。
對於含有多塊稜鏡的光學系統的校正，我們希望選擇其中的某塊稜鏡，側重於調整光軸偏，而選舉另一塊稜鏡，側重於調整象傾斜，在此情況下，應力求工步的獨立性。一般選擇那些對光軸偏敏感的稜鏡繞敏感的轉軸的轉動，作為調整光軸偏用，象傾斜的調整也應如此考慮。
由前面的調整分析可知，分光稜鏡無論繞什麼方向微量轉動，都會引起象點沿垂軸方向的位移，然而由於象傾斜的調整屬於平行光路的問題，只要稜鏡的轉動在垂直於象傾斜極值軸向的平面內，那么無論轉軸的方向和位置如何，稜鏡繞該軸的微量轉動都不會破壞已校好的象傾斜，所以應先校正象傾斜為宜。
因校正光軸偏是在校正象傾斜之後進行的，故首先要考慮到所選轉軸應以不破壞已校正好的象傾斜為宜，同時要有較高的調整靈敏度。光軸偏是以兩個方向的分量表示的，所以還有光軸偏兩個分量調整的獨立性問題。
調整
1.對於帶有斜筒的生物顯微鏡，當斜筒作360°旋轉時，目鏡焦平面上的象中心移應滿足顯微鏡的標準要求，這裡主要是指轉動機械軸與光軸重合的問題。若物鏡光軸與轉動機械軸不重合，則可轉動半五角稜鏡或雙目聯結盤變化其相對位置，使整個系統的光軸與轉動機械軸重合。
2.關於顯微鏡鏡筒軸線對物鏡螺孔下端面的不垂直度，亦應滿足顯微鏡的標準要求，因此要求必須在調整過程中給予滿足，否則整個象平面並不與鏡筒軸線垂直，影響觀察。除零件加工誤差外，零件的變形、裝校方法的正確與否，均有影響。在調校過程中，可用雙管前置鏡或專用儀器進行調校。
