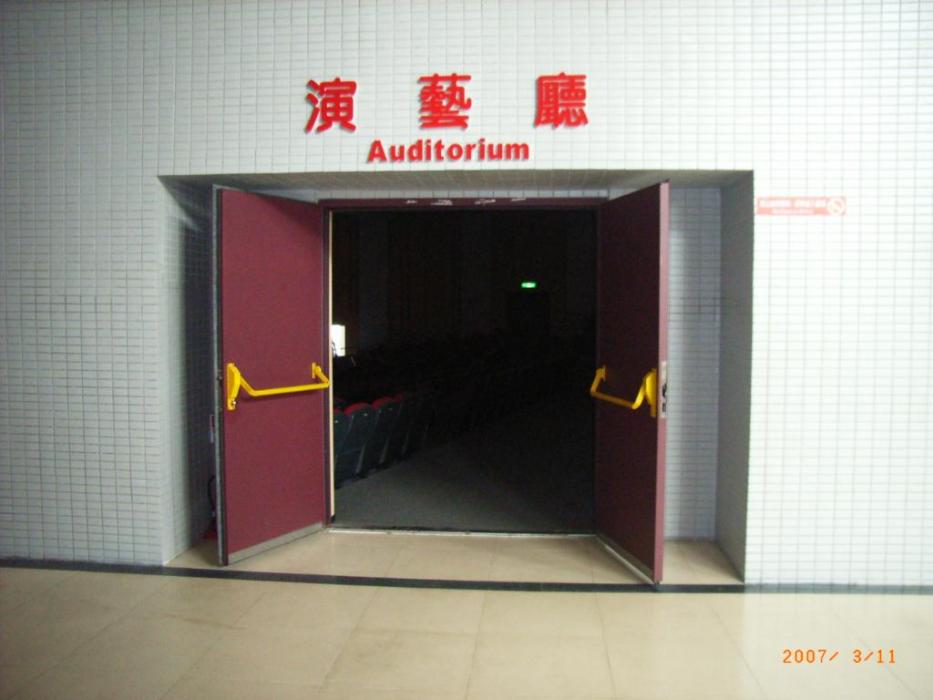

防火隔聲門

防火隔聲門，是上世紀九十年代，首先由德國研製開發的，於五十年代開始生產，由美國泰勒公司，在世界上最早將阻尼技術，從航天領域引入建築工程。

基本介紹

• 中文名：防火隔聲門
• 外文名：fire proofing acoustical door
• 研發年代：20世紀90年代

產品歷史

泰勒公司，是美國航空航天局NASA指定阻尼產品供貨商，阻尼技術的套用，被公認為二十世紀建築技術最偉大的成就之一。

最初的防火隔聲門，均採用手工折板、手工塗料、腔體填充水泥結構，比較簡單、粗糙，多使用於防空洞及重工業阻力密封要求較高場所，開啟笨重、外觀美感差、易變形、鉸鏈經常更換。

1991年行業好轉，國內紛紛湧現了一批擠出設備、模具、型材、組裝設備等生產廠商。

1996年，隨著國家大力提倡和新組建的引進，90年代先進設備的廠商的誕生，大大地推動了行業的發展現在國家有型材擠出生產線2000多條，型材廠400多家，組裝廠3000多家。

1999年，型材生產能力為80萬噸，年組裝門窗能力為6000萬平方米，現已成為，國內目前為數不多的發展迅猛的行業。

國內防火隔聲門製造商，自1983年在研製成功之後，經過十多年的發展和完善，產品已形成系列化、規模化，該系列產品主要包括：鋼質防火門、鋼板複合門、多功能防盜門、隔音門、不鏽鋼鍍膜鏡面高級防火門、彩色鋼板防火門，系列產品耐火等級包括甲、乙、丙級，到1.5>小時、2小時核電站專用防火門，適用於高層建築防火分區、樓梯間、圖書館、辦公樓或需設定防火門的其它公共場所。

產品優點

防火隔聲門大小和隔聲性能，可按隔聲等級要求、安裝空間、防火等級選定。

根據用戶需要，可裝備各種五金配件。

表面經防鏽噴塗處理後，可根據用戶要求進行噴塑等表面處理。

具有結構合理，整體性好，強度高，施工方便，具有表面平整美觀，開啟靈活，堅固耐用等優點。

最高耐溫300℃～350℃，能承受氣動負荷2000N/m2，平均隔聲量為39dB（A），最高隔聲量達55dB（A）以上。

產品特點

防火隔聲門由門框、門扇及五金配件等組成。

門框：採用國產優質冷軋鋼板配合獨特工藝生產製造，長時間承載門扇不變形、不下垂、不傾斜。

門扇：採用國產優質冷軋鋼板配合獨特工藝生產製造，門扇厚度采輕量化設計≤56mm(標準隔聲門)；雙開最大可達10M×10M以上，且一人可輕鬆開啟。

五金配件：配套特殊隔聲門專用機械式滾輪自動迫緊裝置、荷重型軸承鉸鏈等特種五金配件，使得門扇與門框的封音條之氣密接合更緊密，以達到最佳隔聲氣密效果。

結構：結構性強、整體性合理、鉸鏈為荷重型軸承鉸鏈，且開、關門扇輕鬆自如，長時間承載門扇不變形、傾斜，堅固耐用。

性能：隔聲性能高（國標Ⅰ級，Rw≥45以上）、整體隔聲性能對中、低頻率的隔絕效果極佳，符合國家HJ-T 379-2007 隔聲門技術要求。防火強度高（耐火等級測試≥1.2h），耐火穩定性、完整性和隔熱性高。

鋼質防火隔聲門鋼架門扇用冷軋鋼製成，面層為薄鋼板（不鏽鋼），並用防火的多孔吸聲材料作為填充，以得到聲偶合小的高阻尼特性；門樘、門楣和門檻也用型材鋼製造，以保證足夠的強度和支撐剛度；

門扇四周安裝雙重特殊彈性止口（密封墊）和壓緊裝置，徹底杜絕“孔洞”和“縫隙”產生的漏聲。門框內部填充防火隔聲材料，外包鋼板，門框止口處密封槽內設有橡膠條；

門扇為薄鋼板彎制而成，門扇外側面板和門扇內側面板的內側縱向設定鋼質加強筋；門扇外側面板邊緣沿邊長設有密封槽，槽內固定有磁性密封條；

門扇內側面板邊緣突出成角形刃口，與門框上的橡膠條壓緊密封。該防火隔聲門重量輕、防火、隔聲效果好，適用於錄音室、演播室、機房等要求防火隔聲性能高的建築物使用。

內部構造

現在市場上的防火隔聲門，主要還是從硬體結構和用材上入手。

在結構用材上，門套和門邊採用高科技鋁鎂鈦合金材料，表面採用陽極氧化處理，具備了一定的硬度，從而在耐磨、耐壓，防變形和防褪色方面有一定改進。

內部的門芯構造，現在採用的是鋁蜂窩，鋁蜂窩有用在製造飛機羽翼和宇宙飛船上。

經過這幾年的變化，橋洞力學板雖然具有隔音、耐壓等功效，可是都會有變形的存在，經調查：過國內現有廠家100%，採用橋洞力學板的都有存在門扇變形彎曲的現象。

鋁蜂窩，因為早年防盜門室內門裡面，很多都採用紙蜂窩所以比較合理，在另一個鋁蜂窩，是採用高性能鋁材所制，所以用料上也比較高檔，蜂窩狀承受力度也是非常高。

防火隔聲門的門體結構，採用整體壓鑄造製造，從而能達到無縫隙、密封、隔音的效果。

至於防火隔聲門的門面材料，不同的企業則採用了不同的材料，有金屬板、高分子有機板、進口飾面板，甚至還有皮革。

面板無環境污染，力求環保。如金屬板，它是一種鋁金屬貼面的飾面板材，基材分為密度板、耐火板、純鋁板等，密度基材厚度從3mm-18mm，3mm為裝飾板，主要用於各類裝修牆面背景等等；5mm-8mm為滑動門套用板材；18mm為櫥櫃門板、更衣櫃，裝飾隔斷可以直角折邊，耐火板基材厚度為1mm，施工方法跟一般防火板一樣，純鋁基材施工方法跟一般純鋁板一樣。

同時，帝龍板的表面處理有很多風格獨特的圖案，有彩繪、浮雕、砂磨等，聚集了當今世界上幾乎所有金屬表面圖案處理的門類，這給消費者提供了更大的選擇空間。

製作過程

(1)防火隔聲門分為木製和鋼製兩種，成品必須符合設計所要求的防火性能， 並須由公安部門批准生產許可證的生產單位產品。

金屬構件一律用電弧焊，焊縫要求不得有未熔化， 未焊透氣孔，裂縫和燒穿等缺陷。鋼骨架平直後， 應符合規範規定，成品應有出廠合格證，並與圖紙核對是否符合設計規定。

(2)製作隔聲門時，門扇芯內套用超細玻璃棉絲或岩棉填塞，但不宜擠壓密實，應保持其鬆軟狀態，以確保其隔音效果。

(3)防火隔聲門安裝應和門扇開啟方向的牆面平。

(4)木製防火隔聲門框及扇的安裝同木門框扇的安裝。

(5)門扇與門框之間的縫隙，套用海綿橡皮條等彈性材料嵌入門框上的凹槽中，粘牢卡緊。海綿橡皮條的截面尺寸，應比門框上的凹槽寬度大1mm，並凸出框邊2mm，保證門扇關閉後能將縫隙處擠緊打嚴。

(6)雙扇隔聲門的門扇搭接縫，應做成雙L形縫口。在搭接縫的中間，應設定海綿橡皮條。門扇關閉時，搭接縫兩邊將海綿橡皮條擠緊，門扇之間應留2mm寬的縫隙，接頭處木材與木材不應直接接觸。

(7)防火隔聲門應比安裝洞口尺寸小20mm左右，門框應與牆身連線牢固，空隙用耐熱材料填實，安裝應注意平直，避免鋸刨，若有不可避免的鋸刨，鋸刨面必須塗刷防火塗料一度， 安裝五金部位剖鑿後，在剖鑿處應塗刷防火塗料一度，防火隔聲門和牆體連線套用膨脹螺栓，如用木磚必須作防火處理，防火隔聲門必須安裝閉門器。

(8)外包隔聲門宜用人造革進行包裹。在人造革與木門扇之間應填塞岩棉毯，然後用雙層人造革壓條規則地壓在門扇表面，再用泡釘釘牢，人造革表面應包緊、繃平。

(9)在隔聲門扇底部與地面間應留5mm寬的縫隙，然後將3mm厚的橡皮條用通長扁鐵壓釘在門扇下部，與地面接觸處橡皮條應伸長5mm，封閉門扇與地面間的縫隙。

(10)有防水要求的隔聲防火門，門扇可用耐火纖維板製作，兩面各鑲釘5mm厚的石棉板，再用26號鍍鋅鐵皮滿包，外露的門框部分亦應包裹鍍鋅鐵皮。

(11)鋼筋砼門框的防火隔聲門扇裝入門框裁口內時，應先將扇與框四周縫隙調整好，使門扇平直。 上下門軸必須在同一垂線上，與門框預埋鐵焊牢時，應校正位置， 防止位移變形。上下插銷及門閂，拉手的安裝位置應準確，經試裝後再行焊牢 。安裝完畢後應作多次開關試驗，檢查合格後再做門框粉刷和五金零件塗防火漆。

(12)隔聲門的五金，應與隔音門的功能相適應，如合頁應選用無聲合頁等。

聲波透射過門的途徑主要是門扇和門縫，因此，要獲得高隔聲量的隔聲門就必須從上述兩方面著手。

影響因素

（1）提高門扇隔聲量

為了保證門閉合輕便靈活，故不可能過分地採用加大門扇重理的辦法來獲得較高的隔音量可採用：

1）以不同聲阻搞材料組合成多層複合結構門扇。

2）防止面板的吻合效應出現在有效頻率範圍內使隔聲量降低。

（2）改善門縫的密封措施

1）門縫對隔聲量的影響，是在同一樘門上採用不同的門縫密封方法時隔聲量的變化情況。

2）門縫密封的方法

a、早期“9”字形橡膠密封條

b、採用雙通道密封條措施

c、門縫消聲器的消聲效果

檢驗標準

防火隔聲門，必須經過相關權威部門檢測，並出具有效隔聲、防火耐火極限性能報告，方可投放市場，安裝於新建工程上。

國內鋼質防火隔聲門隔聲性能檢驗機構有：

1、北京國家建築工程質量監督檢測中心。

2、清華大學建築環境檢測中心。

3、上海同濟大學聲學研究所。

耐火極限檢驗機構：國家固定滅火系統和耐火構件質量監督檢驗中心。

根據中華人民共和國國家隔聲門標準，隔聲門計權隔聲量分別：

1、達到Rw≥45，為Ⅰ級隔聲門。

2、達到45>Rw≥40，為II級隔聲門。

3、達到40>Rw≥35，為III級隔聲門。

4、達到35>Rw≥30，為IV級隔聲門。

5、達到30>Rw≥25，為V級隔聲門。

耐火等級分別：突破物理特性，達到耐火極甲級為≥1.2h，乙級為≥0.9h，丙級為≥0.6h的驗證防火門。

目前，國內有產家機構設計出單開隔聲量RW≥53，雙開RW≥47優於甲級鋼質防火隔聲門，不僅能有效降低、隔絕聲污染，同時具備安全防火，達到國外先進國家的水平，符合且超越了國家建設部 “十一五”關於推廣“單扇防火隔聲門”項目的要求。
