可燃性UL94等級是套用最廣泛的塑膠材料可燃性能標準。它用來評價材料在被點燃後熄滅的能力。根據燃燒速度、燃燒時間、抗滴能力以及滴珠是否燃燒可有多種評判方法。每種被測材料根據顏色或厚度都可以得到許多值。當選定某個產品的材料時，其UL等級應滿足塑膠零件壁部分的厚度要求。UL等級應與厚度值一起報告，只報告UL等級而沒有厚度是不夠的。
基本介紹
- 中文名：防火等級UL94
- 性質：塑膠材料可燃性能標準
- 用途：評價材料在被點燃後熄滅的能力
- 級別要求：：94HB
等級介紹,測試方法,標準程式,基本信息,級別要求,測試程式,
等級介紹

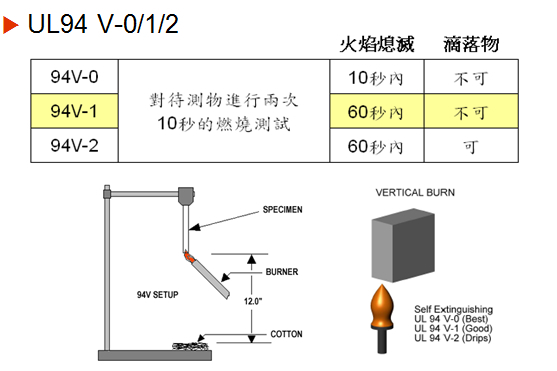

塑膠阻燃等級由HB，V-2，V-1向V-0逐級遞增：
UL防火測試報告V-2：對樣品進行兩次10秒的燃燒測試後，火焰在30秒內熄滅。可以引燃30cm下方的藥棉。
V-1：對樣品進行兩次10秒的燃燒測試後，火焰在30秒內熄滅。不能引燃30cm下方的藥棉。
V-0：對樣品進行兩次10秒的燃燒測試後，火焰在10秒內熄滅。
測試方法
UL94 可燃性試驗包括下述四個測試方法：
1、材料分類為UL94HB的水平燃燒測定方法。
2、材料分類為UL94V-0 ULV-1 ULV-2的垂直燃燒測試方法。
1、材料分類為UL94HB的水平燃燒測定方法。
2、材料分類為UL94V-0 ULV-1 ULV-2的垂直燃燒測試方法。
3、材料分類為UL－5V的垂直燃燒測試方法。
4、材料分類為94VT M-0、94VT M-1、94VT M-2的垂直燃燒測試方法。
4、材料分類為94VT M-0、94VT M-1、94VT M-2的垂直燃燒測試方法。
標準程式
基本信息
UL94HB
樣品： 5"×1/2"×厚度 （典型厚度是1/16"，1/8",1/4"）
程式：
每一厚度有三件樣品要進行測試，在試驗之前，先把樣品置於20℃,50%RH 的條件下48小時。樣品要放置在與長軸平行，與短軸成45･角的地方。每一件樣品，從其一端畫兩條線1"和4"。把高為1"的藍色火焰置於樣品懸空的那一端，燃燒30 秒後拿開。如果火焰拿走後樣品持續燃燒，那么就要測量樣品在兩個寬度標記之間燃燒的時間，並且燃燒比率以每分鐘多少英寸計算的。
級別要求：
94HB
A：對於厚度為0.120"到0.500"之間的樣品，不能超過1.5"每分鐘，大於3.0"的跨度，或者
B：對於厚度為0.120"的樣品，不能超過3.0"的跨度，或者
C：在火焰沒有碰到4.0"標記的時，樣品就自燃。
UL94V－0，V－1，V－2
樣品：5"×1/2"×厚度 （典型厚度是1/16"，1/8",1/4"）
程式：
每一厚度有總共10件樣品（2套）測試。每一厚度的5件樣品在23℃,50%RH的條件下放置48小時後再進行測試。每一厚度的5件樣品在70℃的條件下放置7天后再進行測試。
樣品垂直於長軸放置，安裝。安裝的時候使樣品較低的一端距離燃燒管頂部3/8"把高度為3/4的藍色火焰放在樣品較低端的中心部位，燃燒10秒。
如果樣品一粒粒地滴下來，這些液體就滴在樣品下面的一層沒有經過外科處理的棉花上，這層棉花放在樣品下面12"處。
樣品垂直於長軸放置，安裝。安裝的時候使樣品較低的一端距離燃燒管頂部3/8"把高度為3/4的藍色火焰放在樣品較低端的中心部位，燃燒10秒。
如果樣品一粒粒地滴下來，這些液體就滴在樣品下面的一層沒有經過外科處理的棉花上，這層棉花放在樣品下面12"處。
級別要求
94V－0
A：沒有任何樣品在測試火焰拿走之後，仍然有火苗燃燒超過10 秒。
B：對於每套5 件樣品，10 次點燃後，帶火苗的燃燒的總共時間不超過50 秒
C：沒有任何樣品一直燒到夾具上
D：沒有任何樣品，燃燒融化的液滴滴下點燃了下面12"處的棉花。
E：沒有任何樣品，在第二次移走測試火焰之後，持續發紅燃燒超過30 秒。
94V－1
A：沒有任何樣品在測試火焰拿走之後，仍然有火苗燃燒超過30 秒。
B：對於每套5 件樣品，10 次點燃後，帶火苗的燃燒的總共時間不超過250 秒
C：沒有任何樣品一直燒到夾具上（包括有火苗的燃燒和發紅的燃燒）
D：沒有任何樣品，燃燒融化的液滴滴下點燃了下面12"處的棉花。
E：沒有任何樣品，在第二次移走測試火焰之後，持續發紅燃燒超過60 秒。
94V－2
A：沒有任何樣品在測試火焰拿走之後，仍然有火苗燃燒超過30 秒。
B：對於每套5 件樣品，10 次點燃後，帶火苗的燃燒的總共時間不超過250 秒
C：沒有任何樣品一直燒到夾具上（包括有火苗的燃燒和發紅的燃燒）
D：允許樣品燃燒融化的液滴滴下點燃下面12"處的棉花，但棉花燃燒時間較短。
E：沒有任何樣品，在第二次移走測試火焰之後，持續發紅燃燒超過60 秒。
UL94－5VA 或 UL94－5VB
測試程式
根據樣品測試的結果，材料應分為94－5VA 或94－5VB
測試程式如下：
沒有燒穿的樣品為94－5VA
燒穿的樣品為94－5VB
樣品： 5"×1/2"×厚度（棒） 6"×8"×厚度（板） 典型厚度為（1/16",1/8",1/4"）
棒狀樣品的程式（方法A）：
2 套總共10 件樣品要測試。
每一厚度有5 件樣品在23℃，50%RH條件下48 小時之後進行測試。
每一厚度有5 件樣品在70℃條件下7 天之後進行測試。
對於棒狀樣品，垂直於長軸安裝。
把高為5"的火苗，1/2"的內焰放在樣品下端一角與垂直方向成20 角。使內焰頂端與樣品接觸。
火焰燃燒5 秒，移動5 秒，這個動作重複直到樣品經過5 次燃燒。
級別要求：
A：沒有任何樣品在第5 次點燃之後持續燃燒（包括有火苗燃燒和發紅燃燒）的時間超過60秒。
B：沒有任何樣品燃燒融化後的液滴滴下點燃下面的棉花。
平板狀樣品的程式（方法2）
與棒狀樣品表述相同：3 件樣品（2 套）水平安裝，火焰放在底面中心燃燒。
