基本介紹

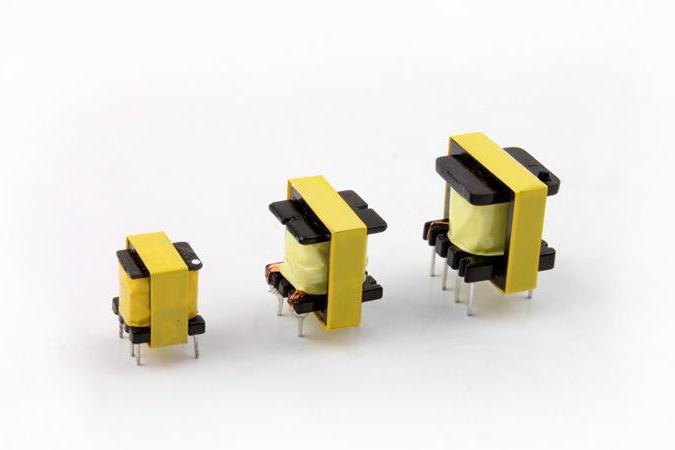

- 中文名：開關變壓器
- 用途：開關電源的變壓器
分類,工作原理,相關問題,
分類
開關變壓器一般都是工作於開關狀態；當輸入電壓為直流脈衝電壓時，稱為單極性脈衝輸入，如單激式變壓器開關電源；當輸入電壓為交流脈衝電壓時，稱為雙極性脈衝輸入，如雙激式變壓器開關電源；因此，開關變壓器也可以稱為脈衝變壓器，因為其輸入電壓是一序列脈衝；不過要真正較量起來的時候，開關變壓器與脈衝變壓器在工作原理上還是有區別的，因為開關變壓器還分正、反激輸出。
按驅動方式來分類
1 單端驅動（單邊驅動）
2 雙端驅動
3 推挽驅動
4 半橋驅動
5 全橋驅動（又稱H橋）
工作原理
單激式變壓器開關電源等效成如圖2所示電路，其中我們把直流輸入電壓通過控制開關通、斷的作用，看成是一序列直流脈衝電壓，即單極性脈衝電壓，直接給開關變壓器供電。這裡我們特別把變壓器稱為開關變壓器，以表示圖1所示電路與一般電源變壓器電路在工作原理方面還有區別的。
圖1 單激式變壓器開關電源等效電路
在一般的電源變壓器電路中，當電源變壓器兩端的輸入電壓為0時，表示輸入端是短路的，因為電源內阻可以看作為0；而在開關變壓器電路中，當開關變壓器兩端的輸入電壓為0時，表示輸入端是開路的，因為電源內阻可以看作為無限大。
相關問題
繞制開關變壓器，氣隙算出很小的原因
1.實際繞制時要怎樣加氣隙?
2.如何驗證加的氣隙是否合適?
