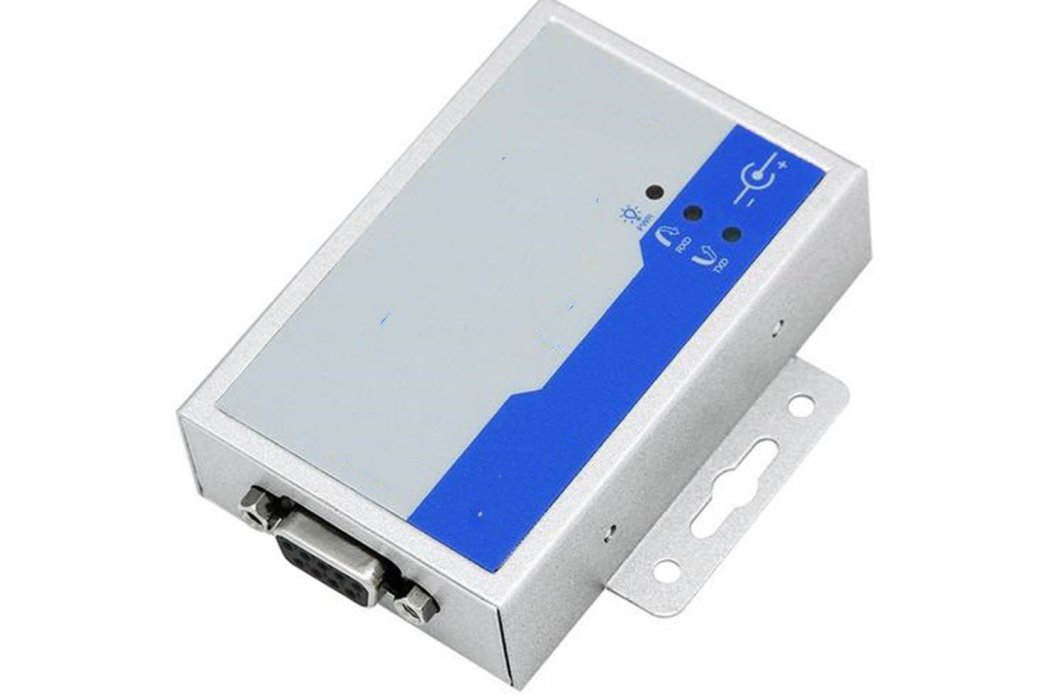

長線驅動器，是投影儀內的一個部件。
基本介紹
- 中文名：長線驅動器
- 釋義：整合VGA信號在長距離傳輸中出現的拖尾重影等問題
部件簡介,矩陣的分類,
部件簡介
分配器：將單路信號在沒有信號損失的情況下分成多路相同的信號，輸出給多個顯示設備。
長線驅動器：整合VGA信號在長距離傳輸中出現的拖尾重影等問題。
選擇器：將多路輸入信號選擇其中一路輸出給顯示設備。
矩陣切換器：將多種信號源選擇兩種或兩種以上輸出給不同的顯示設備。此外還有開關器；倍線器等
矩陣的分類
矩陣切換器的功能是將一路或多路視音頻信號分別傳輸給一個或者多個顯示設備，因此我們可以按照信號源的不同來分類矩陣切換器。也就是，根據想要切分的信號不同，來確定矩陣切換器的種類。矩陣切換器按信號源的類型可以分為：VGA、AV、V、DVI、HDMI矩陣切換器等等。例如：VGA矩陣切換器就是輸入輸出信號為VGA信號的矩陣切換器。其它類型可以類推，這裡就不再累述。下面將著重介紹一下信號源的種類。
VGA信號：
VGA（Video Graphics Array）即顯示繪圖陣列，是IBM於1987年提出的一個使用模擬信號的電腦顯示標準。VGA支持在640X480的較高解析度下同時顯示16種色彩或256種灰度，同時在320X240解析度下可以同時顯示256種顏色。VGA由於良好的性能迅速開始流行，廠商們紛紛在VGA基礎上加以擴充，如將顯存提高至1M並使其支持更高解析度如800X600或1024X768，這些擴充的模式就稱之為VESA(Video Electronics Standards Association，視頻電子標準協會)的Super VGA模式，簡稱SVGA，現在的顯示卡和顯示器都支持SVGA模式。
VGA信號的組成分為五種：RGBHV，分別是紅綠藍三原色和行場同步信號。VGA傳輸距離非常短，實際工程中為了傳輸更遠的距離，人們把VGA線拆開，將RGBHV五種信號分離出來，分別用五根同軸電纜傳輸，這種傳輸方式叫RGB傳輸，習慣上這種信號也叫RGB信號，其實本質上RGB和VGA是沒有什麼區別的。
VGA接口，也叫D-Sub接口。VGA接口是一種D型接口，上面共有15針空，分成三排，每排五個。VGA接口是顯示卡上套用最為廣泛的接口類型，絕大多數的顯示卡都帶有此種接口。目前大多數計算機與外部顯示設備之間都是通過模擬VGA接口連線，計算機內部以數字方式生成的顯示圖像信息，被顯示卡中的數字/模擬轉換器轉變為R、G、B三原色信號和行、場同步信號，信號通過電纜傳輸到顯示設備中。
AV信號：
AV連線埠（又稱複合連線埠）原文為Composite video connector，是家用影音電器用來傳送類比視訊如 NTSC、PAL、SECAM的常見連線埠。AV連線埠通常是黃色的RCA連線埠，另外配合兩條紅色與白色的RCA連線埠傳送音訊。歐洲的電視機通常以 SCART連線埠取代RCA連線埠，不過SCART的設計上可以載送畫質比YUV更好的RGB訊號，故也被用來連線顯示器、電視遊樂器或DVD播放機。在專業套用當中，也有使用BNC連線埠以求獲得更佳訊號品質。
在AV連線埠中傳送的是類比電視訊號的三個來源要素：Y、U、V，以及作為同步化基準的脈衝信號。Y代表影像的亮度(luminance，又稱brightness)，並且包含了同步脈衝，只要有Y信號存在就可以看到黑白的電視影像。U信號與V信號之間承載了顏色的資料，U和V先被混合成一個信號中的兩組正交相位（此混合後的信號稱為彩度(chrominance)），再與Y信號作加總。因為Y是基頻信號而UV是與載波混合在一起，所以這個加總的動作等同於分頻多工。
DVI信號：
DVI（Digital Visual Interface）接口，即數字視頻接口。它是1999年由Silicon Image、Intel（英特爾）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu(富士通)等公司共同組成DDWG（Digital Display Working Group，數字顯示工作組）推出的接口標準。
DVI接口是以Silicon Image公司的PanalLink接口技術為基礎，基於TMDS（Transition Minimized Differential Signaling，最小化傳輸差分信號）電子協定作為基本電氣連線。TMDS是一種微分信號機制，可以將象素數據編碼，並通過串列連線傳遞。顯示卡產生的數位訊號由傳送器按照TMDS協定編碼後通過TMDS通道傳送給接收器，經過解碼送給數字顯示設備。
一個DVI顯示系統包括一個傳送器和一個接收器。傳送器是信號的來源，可以內建在顯示卡晶片中，也可以以附加晶片的形式出現在顯示卡PCB上；而接收器則是顯示器上的一塊電路，它可以接受數位訊號，將其解碼並傳遞到數字顯示電路中，通過這兩者，顯示卡發出的信號成為顯示器上的圖象。
目前的DVI接口分為兩種：
一個是DVI-D接口，只能接收數位訊號，接口上只有3排8列共24個針腳，其中右上角的一個針腳為空。不兼容模擬信號。
另外一種則是DVI-I接口，可同時兼容模擬和數位訊號。兼容模擬信號並不意味著模擬信號的接口D-Sub接口可以連線在DVI-I接口上，而是必須通過一個轉換接頭才能使用，一般採用這種接口的顯示卡都會帶有相關的轉換接頭。
DVI信號，HDCP信號和HDMI 信號針對VGA信號而言，如果排除各種協定的話，信號通道本質是一致的，都是DVI信號。因此先介紹DVI信號的特點。
在模擬顯示方式中，將待顯示的數字R.G..B信號（8bit並行信號）在顯示卡中經過D/A轉換成模擬信號，傳輸後進入顯示器，經處理後驅動R.G..B電子槍，顯示到螢光屏上，整個過程是模擬的。而數字顯示方式不同，模擬的R.G.B信號到達顯示設備後（LCD 或DLP，PDP等）經過A/D處理，轉換為數位訊號，隨後由數位訊號在TFT LCD source driver中通過DAC轉換變成模擬信號控制液晶板透射或反射光線或DMD晶片反射光線或由電漿發光，達到顯示的效果。在這個過程中明顯地存在一個由數字→模擬→數字→模擬的轉換過程，信號損失較大（一次A/D，D/A過程將在頻譜上損失6dB，頻寬最大保留為像素時鐘的1/2），並且會存在諸如拖尾，模糊，重影等傳輸問題。 當前帶有數字接口的計算機顯示卡已經相當普遍，甚至筆記本電腦也配備了DVI接口，顯示設備中也是越來越多的設備帶有數位訊號接口，因此數字→數字方式的套用環境已經成熟。
DVI原理上是將待顯示的R.G.B數位訊號與H.V信號進行組合編碼，每個像素點按10bit的數位訊號按最小非歸零編碼方式進行並→串轉換，把編碼後的R.G..B數字串列碼流與像素時鐘等4個信號按照平衡方式進行傳輸，其每路碼流速率為原像素點時鐘的10倍，以1024×768×70的解析度為例，碼流時鐘為70MHz×10，折合為0.7GHZ。一般DVI1.0的碼流在0.24GHZ到1.65GHZ之間。
DVI有DVI1.0和DVI2.0兩種標準，其中DVI1.0僅用了其中的一組信號傳輸信道，傳輸圖像的最高像素時鐘為165M（1600RGB*1200@60Hz，UXGA），信道中的最高信號傳輸碼流為1.65GHz。DVI2.0則用了全部的兩組信號傳輸信道，傳輸圖像的最高像素時鐘為330M，每組信道中的最高信號傳輸碼流也為1.65GHz。在顯示設備中，目前還沒有DVI2.0的套用，因此本文所討論的DVI都是指DVI1.0標準。
HDMI（High－Definition Multimedia Interface）又被稱為高清晰度多媒體接口，是首個支持在單線纜上傳輸，不經過壓縮的全數字高清晰度、多聲道音頻和智慧型格式與控制命令數據的數字接口。HDMI接口由Silicon Image美國晶像公司倡導，聯合索尼、日立、松下、飛利浦、湯姆遜、東芝等八家著名的消費類電子製造商聯合成立的工作組共同開發的。HDMI最早的接口規範HDMI1.0於2002年12月公布，目前的最高版本是於今年6月發布的HDMI1.3規範。
HDMI源於DVI接口技術，它們主要是以美國晶像公司的TMDS信號傳輸技術為核心，這也就是為何HDMI接口和DVI接口能夠通過轉接頭相互轉換的原因。美國晶像公司是HDMI八個發起者中唯一的積體電路設計製造公司，是高速串列數據傳輸技術領域的領導廠商，因為下面要提到的TMDS信號傳輸技術就是它們開發出來的，所以這裡稍微提及一下
TMDS（Transition Minimized Differential Signaling）也被稱為最小化傳輸差分信號，是指通過異或及異或非等邏輯算法將原始信號數據轉換成10位，前8為數據由原始信號經運算後獲得，第9位指示運算的方式，第10位用來對應直流平衡（DC-balanced，就是指在編碼過程中保證信道中直流偏移為零，電平轉化實現不同邏輯接口間的匹配），轉換後的數據以差分傳動方式傳送。這種算法使得被傳輸信號過渡過程的上沖和下沖減小，傳輸的數據趨於直流平衡，使信號對傳輸線的電磁干擾減少，提高信號傳輸的速度和可靠性。
一般情況下，HDMI連線由一對信號源和接受器組成，有時候一個系統中也可以包含多個HDMI輸入或者輸出設備。每個HDMI信號輸入接口都可以依據標準接收連線器的信息，同樣信號輸出接口也會攜帶所有的信號信息。HDMI數據線和接收器包括三個不同的TMDS數據信息通道和一個時鐘通道，這些通道支持視頻、音頻數據和附加信息，視頻、音頻數據和附加信息通過三個通道傳送到接收器上，而視頻的像素時鐘則通過TMDS時鐘通道傳送，接收器接受這個頻率參數之後，再還原另外三個數據信息通道傳遞過來的信息。
HDMI在針腳上和DVI兼容，只是採用了不同的封裝。與DVI相比，HDMI可以傳輸數字音頻信號，並增加了對HDCP的支持，同時提供了更好的DDC可選功能。HDMI支持5Gbps的數據傳輸率，最遠可傳輸15米，足以應付一個1080p的視頻和一個8聲道的音頻信號。而因為一個1080p的視頻和一個8聲道的音頻信號需求少於4GB/s，因此HDMI還有很大餘量。這允許它可以用一個電纜分別連線DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的設備具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。HDMI接口支持HDCP協定，為看有著作權的高清電影電視打下基礎
