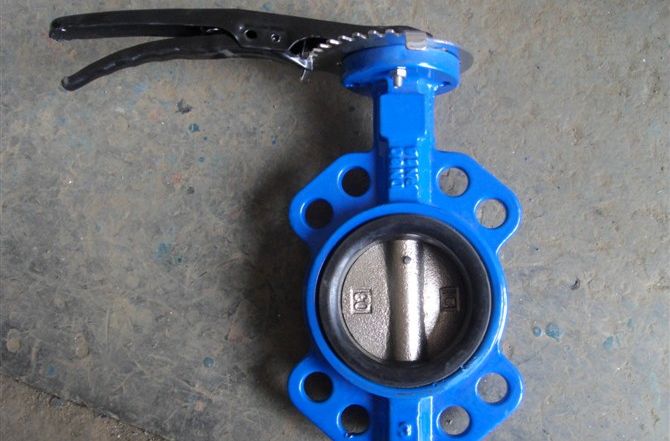

鑄鐵蝶閥又叫翻板閥，是一種結構簡單的調節閥，同時也可用於低壓管道介質的開關控制。
基本介紹
- 中文名：鑄鐵蝶閥
- 外文名：Cast iron butterfly valve
- 別名：翻板閥
- 用途：低壓管道介質的開關控制
簡介,知識論述,
簡介
蝶閥(英文：butterfly valve)是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小於90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。採用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。
工業專用蝶閥的特點能耐高溫，適用壓力範圍也較高，閥門公稱通徑大，閥體採用碳鋼製造，閥板的密封圈採用金屬環代替橡膠環。大型高溫蝶閥採用鋼板焊接製造，主要用於高溫介質的煙風道和煤氣管道。
知識論述
30年代，美國發明了蝶閥，50年代傳入日本，到60年代才在日本普遍採用，而在我國推廣則是70年代後的事了。目前世界上一般在DN300毫米以上蝶閥已逐漸代替了閘閥。蝶閥與閘閥相比有開閉時間短，操作力矩小，安裝空間小和重量輕。以DN1000為例，蝶閥約2T，而閘閥約3.5T，且蝶閥易與各種驅動裝置組合，有良好的耐久性和可靠性。
橡膠密封蝶閥缺點是作節流使用時，由於使用不當會產生氣蝕，使橡膠座剝落、損傷等情況發生。為此，現在國際上又開發金屬密封蝶閥，氣蝕區減小，近幾年我國也開發了金屬密封蝶閥，在日本近年來還開發耐氣蝕、低振動、低噪聲的梳齒形蝶閥。
一般密封座的壽命在正常情況下，橡膠15年-20年，金屬的80年-90年。但如何正確選用則要根據工礦要求。
鑄鐵蝶閥的開度與流量之間的關係，基本上呈線性比例變化。如果用於控制流量，其流量特性與配管的流阻也有密切關係，如兩條管道安裝閥門口徑、形式等全相同，而管道損失係數不同，閥門的流量差別也會很大。
如果閥門處於節流幅度較大狀態，閥板的背面容易發生氣蝕，有損壞閥門的可能，一般均在15°外使用。
鑄鐵蝶閥處於中開度時，閥體與蝶板前端形成的開口形狀以閥軸為中心，兩側形成完成不同的狀態，一側的蝶板前端順流水方向而動，另一側逆流水方向而動，因此，一側閥體與閥板形成似噴嘴形開口，另一側類似節流孔形開口，噴嘴側比節流側流速快的多，而節流側閥門下面會產生負壓，往往會出現橡膠密封件脫落。
鑄鐵蝶閥操作力矩，因開度及閥門啟閉方向不同其值各異，臥式蝶閥，特別是大口徑閥，由於水深，閥軸上、下水頭差所產生的力矩也不容忽視。另外，閥門進口側裝置彎頭時，形成偏流，力矩會有增加。閥門處於中間開度時，由於水流動力矩起作用，操作機構需要自鎖.
