鋼板計

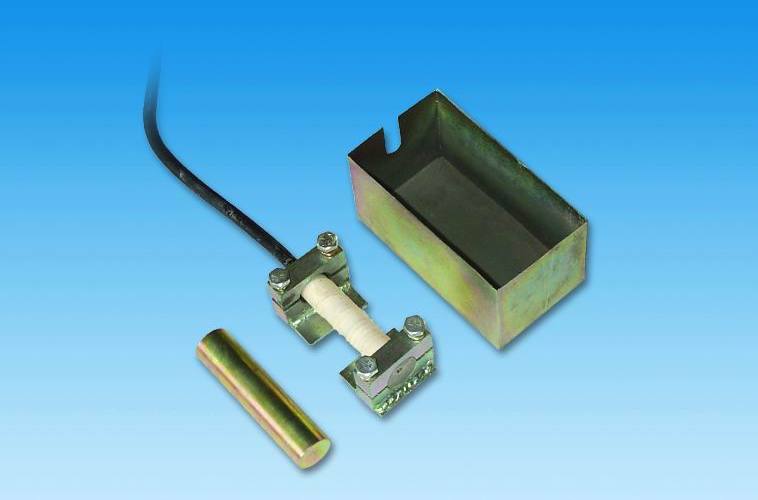

鋼板（應變）計由應變計，信號傳輸電纜等組成，是用於長期布設在水工建築物或其它建築物的鋼結構上，測量鋼結構應力發生變化時的應變數，並可同步測量布設點溫度的感測器，國內主要生產廠家為南京葛南實業有限公司。

基本介紹

• 中文名：鋼板計
• 類別：機器
• 組成：安裝夾具等
• 作用：測量

工作原理

當被測鋼結構應力發生變化時，將帶動應變計產生變形，變形通過前、後端座傳遞給振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦並測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出鋼結構的應變數。同時可同步測量布設點的溫度值。

技術參數

規格代號			VWS-10B
	測量標距L： mm		100/83
尺寸參數	有效直徑d： mm		22
	端部直徑D： mm		24
	應變測	拉伸： 10	1500/1750
	量範圍	壓縮： 10	1500/1750
	靈敏度k： 10/F		≤0.5
	測量精度： F.S		±0.1%
性能參數	溫度測量範圍： ℃		-40～+150
	溫度測量精度： ℃		±0.5
	溫度修正係數b：10/℃		≈13.5
	彈性模量Eg： MPa		300～800
	耐水壓： MPa		≥0.5
	絕緣電阻： MΩ		≥50
