邊坡滲溝

邊坡滲溝用於疏乾潮濕邊坡和引排邊坡上局部出露的上層滯水或泉水，並起支撐邊坡作用。邊波滲溝適用於坡度不陡於1∶1的土質路塹邊坡，也常用於加固潮濕的容易發生表上坍塌的土質路堤邊坡。

基本介紹

• 中文名：邊坡滲溝
• 外文名：Slope seepage
• 作用：支撐邊坡
• 適用：邊坡不陡於1∶1的土質路塹邊坡
• 設計要點：邊坡滲溝應垂直嵌入邊坡
• 學科：交通工程

簡介

邊坡滲溝用於疏乾潮濕的邊坡和引排邊坡局部出露的上層滯水或泉水，並起支撐邊坡的作用，適用於邊坡不陡於1∶1的土質路塹邊坡，也可用於加固潮濕的容易發生表土坍滑的土質路堤邊坡。邊坡滲溝的平面形狀可作條帶形、分岔形和拱形等。

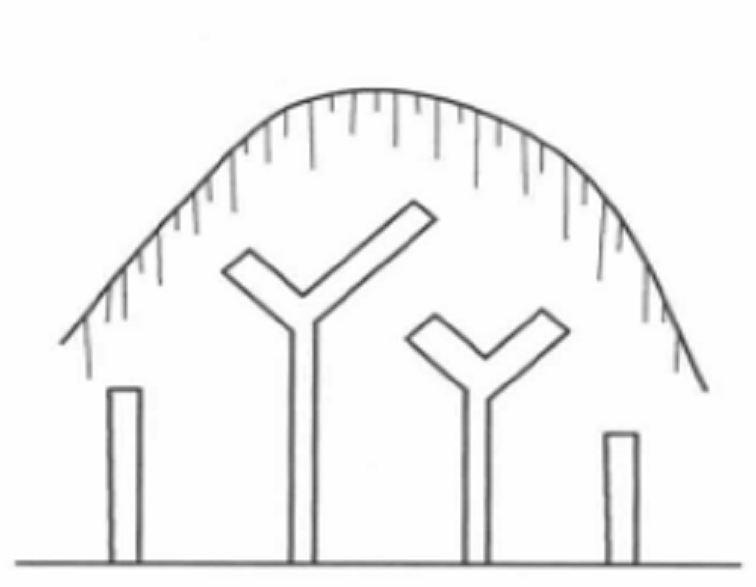

對於較小範圍的局部濕土或泉水出露處，宜用條帶形布置，對於較大範圍的局部濕土，宜用分岔形布置，如圖(a)所示。當邊坡表土普遍潮濕時，宜用拱形與條帶形相結合的布置，如圖(b)所示。

邊坡滲溝

邊坡滲溝斷面

一般其寬度大於1.3~1.5m，邊坡滲溝應垂直嵌人邊坡，滲溝基底埋置在邊坡潮濕土層以下較乾燥而穩定的土層內，按潮濕帶的厚度作成具有2%~4%泄水坡的階梯形，邊坡滲溝縱斷面如下圖所示。

邊坡滲溝縱斷面

邊坡滲溝斷面通常採用矩形，其寬度不宜小於1.2m。其外周設定反濾層，滲溝內用篩洗乾淨的小顆
粒滲水材料填充。滲溝頂部一般用單層千砌片石覆蓋，乾砌片石漿砌片石其表面大致與邊坡齊平。必要時可在乾砌片石表面用水泥砂漿勾縫。邊坡滲溝下部的出水口，一般採用乾砌片石垛，其作用是支擋滲溝內部的填充料並將滲溝中集引的土中水或地下水排入路塹側溝或路堤排水溝內。

設計要點

1、 邊坡滲溝應垂直嵌入邊坡。當邊坡上只有若干局部的潮濕部分時，對於較小範圍的局部濕上或有泉水出露處，宜用條帶形布置，對於較大範圍的局部濕土，宜用分岔形布置。當邊坡安上普遍潮濕時，宜用拱形與條帶形相結合的布置。

2、滲溝基底埋置在邊坡潮濕土層以下較乾燥而穩定的土層內。可按潮濕帶的厚度做成具有泄水坡(2~4%)的階梯形，而最下一個台階的長度宜較大一些。基底一般可用50號漿沏片石防滲。

3、溶山斷面通常採用矩形。其寬度不小於1.3~1.5米。其深度視邊坡潮濕土層的厚度而定。由於邊坡滲溝集引的地下水流量較小，故可只在其底部用大粒石料填充作為排水通道，大粒石料外周設定適當的反濾層，滲向內部的其餘空間可用篩洗乾淨的小顆粒滲水材料填充之。

分岔形布置滲溝的分岔部分和拱形布置滲溝的拱部的斷面下側可用鋪築粘土防滲。

滲溝的頂部一般用單層乾砌片石覆蓋，其表面大致與邊坡面齊平。

4、邊坡滲溝下部的出水口一般採用乾砌片石垛形式，其作用是支擋滲溝內部的填充料並將滲溝中築引的土中水或地下水排入路塹側溝或路堤排水溝內，出水口片石垛可以設定在邊坡線的外面或裡面，視邊坡腳與側溝或排水溝之間的餘地情況而定。
