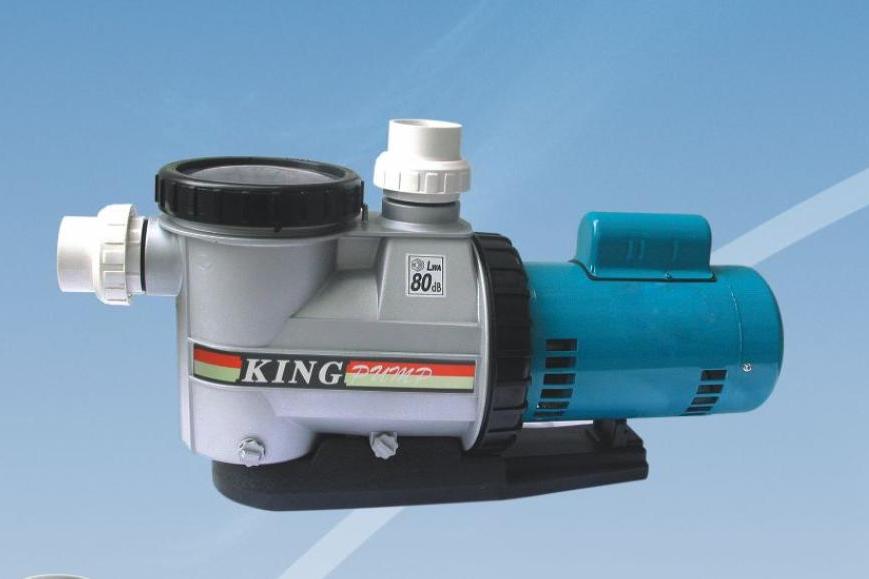

過濾泵

過濾泵是電鍍工廠內把溶液中那些微細有害的固體微粒除去的設備。

基本介紹

• 中文名：過濾泵
• 外文名：filter pump
• 範疇：冶金工業電鍍車間

套用背景

在電鍍工廠內，外界的灰塵或任何粉末會跑入渡槽中，這些粒狀物有些會溶解於溶液中而將電解液染污，但通常帶入的都是一些不溶解的物質粉末。另一方面，是由於磷銅陽極的黑色渣滓機械性地擴散到溶液中，這是懸浮在溶液中微細粉末的來源，至於其他的因素則是工作物隨掛鈎的帶入，這些懸浮於溶液中不溶性的微粒，於電鍍時特別是在大電流密度的操作下，對電鍍產品產生不良的作用而使其質量達不到標準，因此廢品率就會升高。

為了取得高質量的光銅電鍍，必須絕對使用過濾機，這是決不可少的設備。在通常情況下，倘若電鍍液中所存在的固體微粒含量超過0.01克/公升時，電鍍的產品外表面就會不光滑，而呈現許多的微細麻點。過濾泵的目的就是要求把溶液中的那些微細的有害的固體微粒除去。

產品分類

過濾泵一般分為立式和臥式兩種。

立式

立式泵過濾在有的場合是必需的，例如化學鍍銅等化學鍍溶液的過濾。因為金屬容易在間隙小的臥式泵的間隙處沉積，而使泵轉動不正常。立式泵間隙大，不會有這種故障。立式泵過濾化學鍍銅溶液時，可以把溶液抽到一個濾布袋中，再流回槽內或者，流經一個袋式過濾桶再流回槽內。

立式泵過濾的另一個用法是把濾捅放在槽內或槽上方，這樣對於防止過濾系統泄露最有效，因為即使漏了，漏出的溶液也會流回槽內。

臥式

臥式泵有兩類：一類是無軸封泵，另一類是機械軸封泵。無軸封泵即磁力泵，其優點是不容易泄露，其缺點是過濾固體較多的溶液容易損壞。磁力泵的電動機通過軸帶動磁鐵轉動，通過磁場的作用帶動葉輪轉動。葉輪支撐在隔離套和泵殼之間的軸上。磁鐵和葉輪中間有隔離套，隔離套不破壞就不會漏。

機械軸封的結構和材質各公司均不相同，但需要定期更換和維護，更換周期視具體使用條件而定。

過濾方式

定期過濾

設備比較簡陋和溶液清潔度要求不高的溶液，往往採用定期過濾。

脫脂溶液、酸洗溶液等常常是過一段時間過濾一次，間隔時間不一致時叫不定期過濾，間隔時間大體一致時叫定期過濾。定期過濾和不定期過濾都是溶液由一個槽經過過濾介質轉移到另一個槽，屬倒槽過濾。這種過濾方式過濾比較徹底，其過濾精度取決於過濾介質的細度。過去用過手工過濾，用濾布或濾紙的都有。之後一般都用過濾機來過濾。選合適的過濾介質和過濾精度的過濾機即可。如果一台過濾機要過濾不同的溶液，過濾介質一定要換，濾桶、泵、管路都要清洗乾淨。最好一種溶液用一台過濾機。定期或不定期倒槽過濾的溶液剛過濾完時最乾淨，逐步變髒，到下一次過濾前最髒，總處於周期波動之中。

連續過濾

連續過濾是指溶液與過濾機用管路連在一起，在工作工作過程中從槽子中抽溶液，過濾後又流回原槽，過濾不停地連續進行。連續過濾的優點是溶液中的固體物不是積累多了以後再一次濾去，而是不停地濾去，使殘留的固體物含量處於某個水平線下。溶液總能保持必要的清潔度。但是由於過濾後的溶液不斷地和沒過濾的溶液混合，連續過濾不如倒槽過濾徹底，也就是溶液中的固體物不可能全部過濾掉。由於電鍍作業的固體物在不斷產生，連續過濾對於提高電鍍的質量還是起到了顯著作用。

相關產品

袖珍型過濾泵

（1）外形結構

袖珍型過濾泵適合實驗室和ABS塑膠化學鍍之用，其外形見下圖1：

圖1 袖珍型過濾泵外形結構

這種泵的外殼多數由環氧樹脂所構成，其內部的簡單構造如下圖2：

圖2 袖珍型過濾泵內部結構

（2）工作原理

過濾泵的馬達開動後，就帶動磁體B產生一種旋轉性的轉動，因而磁體A也跟著磁體B一樣轉動。旋轉磁體A使葉片也旋轉，這樣葉片就將未過濾的溶液吸入經過濾布而由箭頭所示方向離心排出，這種泵的重量在14~34公斤之間，使用十分方便。

使用助濾劑的過濾泵

（1）外形結構

這種泵對於酸性的銅浴來講必須使用耐酸的外殼和耐酸的墊圈。其大小和外形構造如下圖3所示：

圖3 使用助濾劑的過濾泵

（2）工作原理

這種泵的過濾原理是使用一種特殊的耐酸尼龍質過濾布，並在這種濾布的表面鋪上一層均勻厚度的助濾劑，這種助濾劑有助於把微小的粒子徹底過濾。一般為了加大過濾效果，通常需把濾布的表面積加大，因此採用一種塑膠片來支持濾布的位置固定。

通常將助濾劑稱為Pre-coating，它是一種十分輕而極為微小的白色粉末，其對過濾作用會產生良好的輔助作用和效果，作用示意圖如下：

助濾劑作用示意圖
