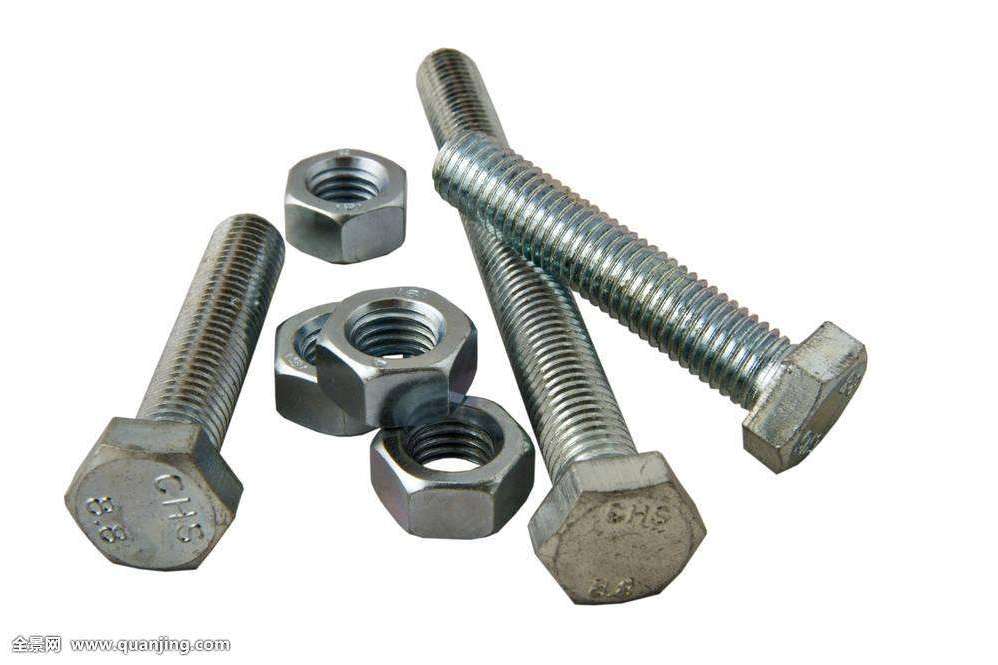

連線螺釘

連線螺釘

連線螺釘的標準除了一些基本尺寸如頭部對邊、頭部厚度等的不同以外,最主要的是螺紋部分的不同。 GB、DIN、JIS等的螺紋都有是以MM(毫米)為單位,統稱為公制螺紋。另像ANSI、ASME等的螺紋是以英寸為單位的稱為美標螺紋。除了公制螺紋 和美制螺紋外還有一種BSW—英制標準,其螺紋也是以英寸為單位,俗稱惠氏螺紋。

基本介紹

  • 中文名:連線螺釘
  • 外文名:Connect screw
  • 用途:緊固機件
螺釘,螺絲標準規範,

螺釘

標準就是規範,每個國家和部門都有自己的標準,我們在平時的業務中最常用到的標準有以下幾種:
GB—中國國家標準(國標)ANSI—美國國家標準(美標)
DIN—德國國家標準(德標)ASME—美國機械工程師協會標準
JIS—日本國家標準(日標)BSW—英國國家標準
GB—國家標準是我國眾多標準中的一種,另外還有行業標準,專業標準和部門標準等。國家標準又分:GB(強制性標準)和GB/T(推薦性標準)以及GBn(國家內部標準)等。我們平常看到的像GB30,GB5783等等都是強制性的標準。
公制螺紋是以MM(毫米)為單位,它的牙尖角為60度。美制螺紋和英制螺紋都是以英寸為單位 的。美制螺紋的牙尖角也是60度,而英制螺紋的牙尖角為55度。由於計量單位的不同,導致了各種螺紋的表示方法也不盡相同。例如像M16-2X60表示的 就是公制的螺紋。他的具體意思是表示該螺絲的公稱直徑為16MM,牙距為2MM,長度為60MM,又如:1/4—20X3/4表示的就是英制的螺紋,他的 具體意思是該螺絲的公稱直徑為1/4英寸(一英寸=25.4MM),在一英寸上有20個牙,長度為3/4英寸。另外要表示美制螺絲的話一般會在表示英制螺 絲的後面加上UNC以及UNF,以此來區別是美制粗牙或是美制細牙。
在平時的內銷業務中,我們最常遇到的標準是GB(國標)和DIN(德標)。
在非芳生產品方面,主要會接觸到以下幾種標 準:GB30;GB5783;GB5782;GB52;GB6170;GB818;GB819;GB845;GB846;GB70;DIN912;DIN933;DIN931 等。GB30(老國標)在標準書中已被GB5783(新國標)所代替。GB52(老國標)在標準書中已被GB6170(新國標)所代替。
在1986年,我們國家對標準件制定了新標準,在業務中一般俗稱為新標,使用最多的主要有 GB5780、GB5781、GB5782、GB5783、GB5784。GB5780為六角頭粗桿半牙螺絲,其精度等級為C級產品,可用GB5782來 代替(GB5782為六角頭粗桿全牙螺絲,其精度等到級為A級和B級。)GB5781為六角頭全牙螺絲,精度等級為C 級產品。可用GB5783來代替(GB5783為六角頭全牙螺絲,其精度等級為A級和B 級)。GB5784為細桿半牙的六角螺絲。
新標與老標的區別在於:M8、M10、M12、M14、M22系列的產品,在對邊寬度上有所區 別。除M22系列的新產品外,新標產品M8、M10、M12、M14的頭部對邊比老標的對邊要小1MM。分別為13、16、18、21MM ,而M22系列的新產品,新標比老標的對邊反而要大2MM,應特別注意。對於頭部厚度,新標和老標之間略有差別,在要求不是非常嚴格的情況下可以通用。
新標與德標的區別在於:M10、M12、M14、M22的產品規格,在對邊寬度上有所差別。M10、M12、M14的頭部對邊新標比德標要小1MM。而M22的新產品的,其頭部對邊比德標的對邊寬度要大2MM ,其它的均可通用。
對於六角螺帽,常用的標準有:GB52、GB6170、GB6172和DIN934,對於它們 之間的主要區別有:GB6170的厚度要比GB52、GB6172和DIN934來的厚,俗稱為厚螺帽。另外就是對邊上的區別,M8的螺帽系列中 DIN934、GB6170、GB6172的對邊都是13MM比GB52的對邊14MM要小1MM,M10的螺帽,DIN934與GB52的對邊為 17MM,比GB6170和GB6172的的對邊要大1MM,M12的螺帽,DIN934、GB52的對邊為19MM比GB6170和GB6172的對邊 18MM要大1MM。對於M14的螺帽,DIN934、GB52的對邊為22MM比GB6170和GB6172的對邊21MM要大1MM。另外就是M22 的螺帽,DIN934、GB52的對邊為32MM,比GB6170、GB6172的對邊34MM要小2MM。(GB6170和GB6172除了其厚度不一 樣外,對邊寬度完全一樣)其餘規格在不考慮厚度的情況下,可以通用。

螺絲標準規範

在內六角方面,國標中有兩個版本,一個為GB70—76,76年版本,一個為GB70— 8585年版本,我公司現執行DIN912的標準,所以在實際業務操作中應注意區別:其中GB70—85與DIN912完全重合,故對於使用新標的情況, 不存在著差別,主要是GB70—76與DIN912之間有所區別:M8系列的內六角產品,GB70—76的圓頭徑為12.5MM,比DIN912的 13.27MM要小一些,M10系列的內六角產品,GB70—76的圓頭徑為15MM,比DIN912的16.27要小一些,M12系列的內六 角,GB70—76的圓頭徑為18MM,比DIN912的對邊18.27要小一些,另像M16、M20系列的內六角GB70—76的圓頭徑比DIN912 的要小0.33MM,分別為24MM,30MM。DIN912的則分別為24.33MM和30.33MM。另外老標與德標內六角之間的內對邊寬度由於標準 不同而不同,GB70—76的內對邊要小一些,在業務作業中也應加以注意。
另外,平時可能會用到的馬車螺絲也有一些區別,在此也作一個說明,在國標中,有兩種馬車螺絲的 標準,即GB12(小半圓頭方頸螺絲)和GB14(大半圓頭方頸螺絲),平時在市面上較常用的還有德標標準DIN603。現對這三者加以區別:對於圓頭 頸,在同一規格比較時是:GB12<GB14<DIN603 SPAN>。通常在馬車螺絲的使用時,往往要求頭頸大而厚,所以DIN603馬車螺絲的標準完全符合要求。
名稱 :
1.機螺釘 2.自攻螺釘 3.鑽尾螺釘4.牆板釘 5.纖維板釘6.木螺釘7.六角木螺釘 8.不脫出螺釘 9.組合螺釘10.微型螺釘 11.家具螺釘 12.電子螺釘
頭型 :
1.六角頭(hexagon head) 2.六角頭法蘭面(hexagon head with flange) 3.方頭(square head) 4.T形頭T head (hammer head)5.扁圓頭mushroom head(truss head) 6.圓柱頭(cheese head) 7.圓頭(round head)8.盤頭(pan head)9.沉頭 countersunk head (flat head) 10.半沉頭 raised countersunk head (oval)
槽型 :
1.菲利普2.十/一字3.一字4.內三角5.內角四方6.十字 7.米字8.花形9.梅花形10.花形一字11.特形12.內六角
