視準線法是以兩固定點間經緯儀的視線作為基準線，測量變形觀測點到基準線間的距離，確定偏離值的方法。
基準線法的原理是通過建築物軸線（例如大壩、橋樑軸線）或平行於建築物軸線的固定不動的鉛直平面為基準面，根據它來測定建築物的水平位移。
基本介紹
- 中文名：視準線法
- 外文名：collimating line method
- 適用：直線壩型
- 優點：工作簡便，成果可靠，費用低廉
- 套用：求定觀測點水平位移
- 缺點：誤差大、精度較低
方法介紹,測量及原理,誤差分析,優缺點,監測方法,
方法介紹
視準線法的以建築物兩端工作基點的連線為基準，測量建築物在外界荷載作用下位移標點的水平位移的方法。適用於直線壩型，特點是工作簡便，成果可靠，費用低廉。壩軸線呈折線時，在轉折處設非固定工作基點，觀測時分別測定標點偏離非固定工作基點以及非固定工作基點偏離兩岸固定基點的位置變化，然後求得各標點的水平位移量。
測量及原理
在基準點上安置好儀器，後視觀測點，然後投影至遠處固定物體上，做好標記並編號，依次後視其他觀測點並做投影標記。後期觀測時，先後視投影點，然後照準相應觀測點並量測其變化量，部分點位可以增加距離測量參數加以驗證。
當需要測定變形體某一特定方向（譬如垂直於基坑維護體方向）的位移時，常使用視準線法或測小角法。
如下圖《視準線法》所示，點A、B是視準線的兩個基準點（端點），1、2、3為水平位移觀測點。觀測時將經緯儀置於A點，將儀器照準B點，將水平制動裝置制動。豎直轉動經緯儀，分別轉至1、2、3 三個點附近，用鋼尺等工具測得水準觀測點至A—B這條視準線的距離。根據前後兩次的測量距離，得出這段時間內水平位移量。

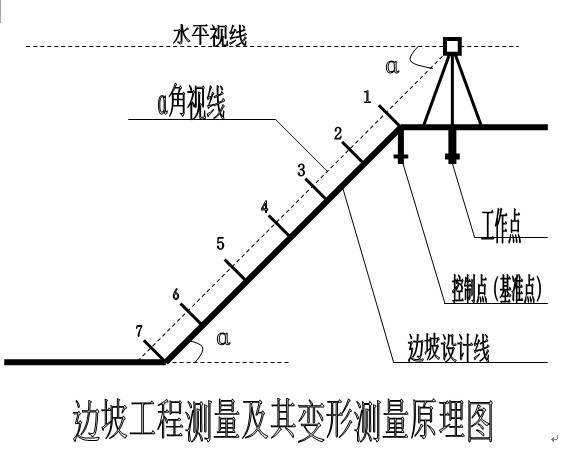

視準線法
視準線法誤差分析
基準線的設定過程可知，觀測誤差主要包括儀器測站點儀器對中誤差，視準線照準誤差，讀數照準誤差，其中，影響最大的無疑是讀數照準誤差。
可知，當即準線太長時，目標模糊，讀數照準精度太差；且後視點與測點距離相差太遠，望遠鏡調焦誤差較大，無疑對觀測成果有較大影響。
另外此方法還受到大氣折光等因素的影響。
優缺點
優點：
視準線觀測方法因其原理簡單、方法實用、實施簡便、投資較少的特點，在水平位移觀測中得到了廣泛套用，並且派生出了多種多樣的觀測方法，如分段視準線，終點設站視準線等。
不足：
對較長的視準線而言，由於視線長，使照準誤差增大，甚至可能造成照準困難。精度低，不易實現自動觀測，受外界條件影響較大，而且變形值（位移標點的位移量）不能超出該系統的最大偏距值，否則無法進行觀測。
監測方法
水平位移監測的方法主要有：視準線法、小角法、極坐標法、方向線偏移法、邊角交會法、精密導線法、單站改正法和自由設站法等。以上方法在使用上各有其優點，但結合不同的現場監測條件均存在一定的不足，如視準線法，方法簡便、實用、效率高、投資較少等，但需要在現場通過設定測站點、方向點和檢核點建立視準線，各種點的設定受基坑周邊環境影響較大。小角法簡單易行，便於實地操作，精度較高，但對監測環境條件較高，工作基點的改正不方便，基準點的設定不好選擇。極坐標法設站靈活，簡單快速，但監測精度經常會受到限制。根據對各種監測方法的分析比較，視準線法和小角法以簡單、直觀、效率高的特點在工程監測中得到廣泛套用但對於深基坑而言，往往沒有足夠的空間布設工作基準線及穩定的基準點。因而，採用這些方法監測水平位移時，均將工作基點設定在基坑變形區域內，而在影響區域外設定基準點，定期採用導線法或其他測量方法檢測工作基點的穩定性，該方法工作量較大。
