裙式給礦機

裙式給礦機又稱板式給礦機。它是利用鏈板帶的迴轉運動將物料均勻地、連續地送入破碎機中。這種給礦機的特點是：給礦粒度大，最大可達1200毫米，給料均勻可靠，能承受礦倉中部分物料的巨大壓力，並可長距離給礦。其缺點是；設備笨重，價格高。

基本介紹

• 中文名：裙式給礦機
• 外文名：Apron feeder
• 別名：板式給礦機
• 優點：給礦粒度大，給料均勻可靠
• 缺點：備笨重，價格高
• 套用：給礦，提高破碎機的生產能力

破碎機的給礦設備

大中型齶式破碎機應按設給礦機。給礦機又稱餵料機。它的作用是使物料均勻的進入破碎機內，因為均勻的給料，有利於提高破碎機的生產能力。根據物料的不同性質和粒度的大小以及破破機工作情況，要求經常調節給礦機的給料量，這就要求給礦機必須是能調節的。

選礦廠常用的給礦機種類有：裙式給料機、槽式給料機、鏈式給礦機、擺式給料機、圓盤給料機、帶式給料機、滾筒式給礦機、電磁振動給料機、振動放礦機等。

裙式給礦機結構

裙式給礦機是選礦廠破碎作業常用的給礦設備，它安裝在礦倉倉底，直接承受礦倉中礦柱的壓力。按其所承受礦柱壓力的大小和給礦粒度分為重型裙式給礦機、中型裙式給礦機、輕型裙式給礦機。

重型裙式給礦機是一種非常堅固的短的鐵板運輸機。它主要由機架、拉緊裝置、鋼板帶、上托輥和傳動裝置等部件組成。鋼板帶是受荷載的部件，是由固定在鉸鏈上的許多帶側壁的鋼板構成，鋼板之間用鉸鏈彼此連線，並與鋼板固定在牽引鏈上，一起繞鏈輪運轉，工作鏈由上托輥支承，迴轉鏈由下托輥支承。鋼板帶的鬆緊程度靠拉緊裝置調節。

重型裙式給礦機

重型裙式給礦機一般用於給礦量很大的大塊礦石的給礦，最大粒度可達1 100mm，甚至可達1500mm，給礦量為240~480t/h，最大可達1000t/h。

這種給礦機可根據需要安裝成水平的或傾斜的，傾角的大小隨具體條件而定，但最大不超過12°。板面寬度一般為最大給礦粒度的2～2.5倍。 重型裙式給礦機具有給礦均勻、工作可靠、給礦能力高、能強制卸礦、抗衝擊等優點。缺點是設備笨重、造價高，運動部件多，維護工作量大。

中型裙式給礦機與重型裙式給礦機的不同點是鋼板帶下面沒有鉸鏈。鏈帶由標準套筒滾子鏈和波浪形鏈板組成。工作段的牽引鏈可在托輥上移動，也可在軌道上移動，其構造如下圖1所示。中型裙式給礦機給礦粒度最大為350~400mm，偏心盤的偏心距離可在24~140mm之間調整，藉以改變給礦速度，達到調整給礦量的目的。

圖1輕型裙式給礦機

輕型裙式給礦機的構造及工作原理基本上和中型裙式給礦機相同，工作段也是由牽引鏈帶動沿著軌道移動的，最大給礦粒度為160mm。現在有一種中重型裙式給礦機，不是鏈輪傳動，機械強度大於中板，小於重板。用於粗碎後的礦堆下。

輕型裙式給礦機可水平安裝或傾斜安裝，但最大傾角不超過20°。在傾斜安裝時，傳動裝置應做水平安裝，以便潤滑。可以通過增加或減少鏈節來調整工作段長度（200mm一個長度等級），故可製成用戶要求的各種長度。

裙式給礦機結構選型

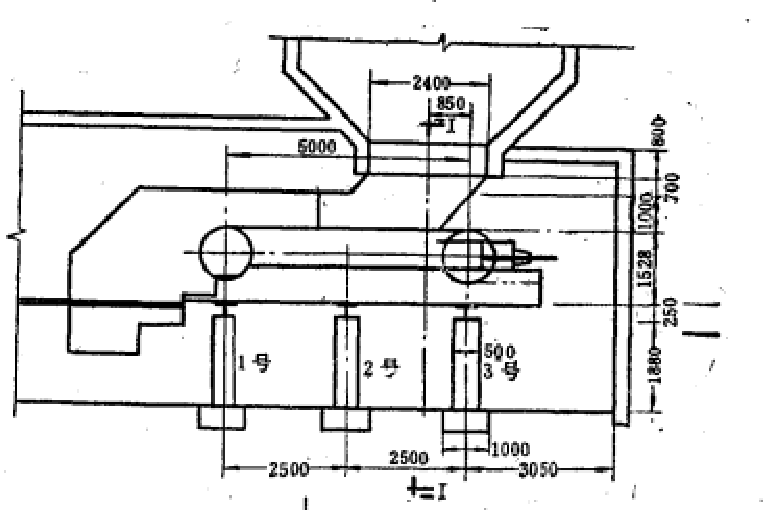

裙式給礦機基礎形式的確定應根據生產工藝要求、硐室結構地下部分配置情況、工程地質、施工要求、檢修和維護方使等綜合各種因素來考慮。

目前國內坑內礦採用的裙式給礦機基礎形式為框架式、牆式和柱式三種。框架式基礎和柱式基礎結構尺寸可按下列原則確定。

1、結構布置宜對稱於裙式給礦機中心線。

2、各縱梁的中點靜撓度宜儘量接近。

3、各縱、橫樑受力簡單、合理、力形規則，儘量選用矩形截面。各梁儘量避免偏心荷載，以減少對梁的扭力。

4、柱中心線與縱梁中心線要儘量保持一致，如不一致時，應適當增加橫樑的水平剛度。

5、柱子一般選用矩形截面，在滿足強度和穩定要求的前提下，宜適當減小柱子的剛度，即減少柱子的數量和減小柱子的截面。

6、柱的長細比一般控制在14以內，截面尺寸不宜小於400×400mm。

7、柱和底部基礎剛性連線。所以對平板式基礎要求有一定的岡lj度，主要作用是嵌固柱子，並將荷載均勻的傳給地基。因此基礎的深度和底板厚度應不小於柱截面的最大尺寸。

8、當基礎建造在比較完整的堅硬岩石地基上時，可採用錨桿、錨樁或單獨柱基礎。

9、基礎建造在比較破碎或碎石類的地基上時，可選用梁板式或平板式基礎。

設計規定

裙式給礦機基礎設計除遵守設備基礎設計的一般規定外，還應遵守下列有關規定。

1、機式給礦機基礎採用鋼筋混凝土結構，其形式一般為牆試、框架式和柱式基礎。

2、基礎各結構物按標準荷載進行強度和穩定性驗算。

3、基礎各構件的強度計算，其荷載除包括構件、設備自重、鏈板上礦層重外，尚應考慮鏈板上礦倉的礦柱壓力及其它特殊荷載。

4、裙式給礦機基礎一般與電動機和減速機基礎分開，在有條件的情況下可布置在同一基礎上。

5、基礎結構設計時，應儘量使其布置合理、結構簡單、受力明確，基礎的梁，柱布置應儘可能對稱於裙式給礦機中心線，荷載應儘量布置在構件的中心線上，以避免或減少扭力。

6、裙式給礦機基礎的布置不應與建築物基礎和其它設備基礎相連，並留有變形縫，變形縫寬度一般為30~50mm。
