螺旋擋圈

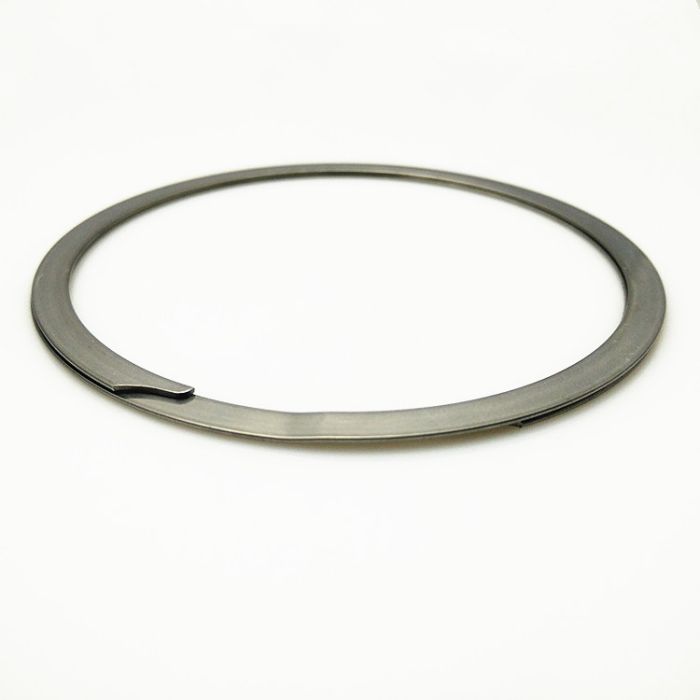

螺旋擋圈（Spiral Retaining Ring)，也稱螺旋彈性擋圈，由扁平金屬絲線卷制而成，經熱處理、表面處理，具有良好的彈性和韌性。

因為沒有帶凸耳，所以一般用於空間受限的場合。

基本介紹

• 中文名：螺旋擋圈
• 外文名：Spiral Retaining Ring
• 也稱：螺旋彈性擋圈
• 作用：軸向定位

產品簡介

螺旋擋圈（Spiral Retaining Ring)，也稱螺旋彈性擋圈，由扁平金屬絲線卷制而成，經熱處理、表面處理，具有良好的彈性和韌性。分軸用和孔用、根據負荷不同分單圈、雙圈及多圈，用於軸向定位。

產品特點

螺旋擋圈有以下特點：

☉沒有缺口-外形是連續的圓周，與裝配件充分接觸

☉內圓光滑完整，不干涉配合件

☉內外徑無毛邊，拆裝方便

☉生產過程中不產生邊角廢料，節約材料

☉不需要模具，生產周期短，通過對材料厚度及圈數的改變，可以方便的作成輕載型、中載型和重載型。

適用範圍

螺旋擋圈廣泛套用於液壓件裝配、閥門、儀表、各種鎖心組件、、滾針軸承、皮帶輪、連線器、快速接頭及其他 機械裝配。

選用材料

螺旋擋圈可選用多種材料製作，如彈簧鋼，不鏽鋼，銅及其他金屬材料均可方便的生產，目前市場上常用的螺旋擋圈材料為65Mn，不鏽鋼304（美國常用302），316，17-7PH，有些場合會用到鈹青銅合金以及高溫合金等材料。
