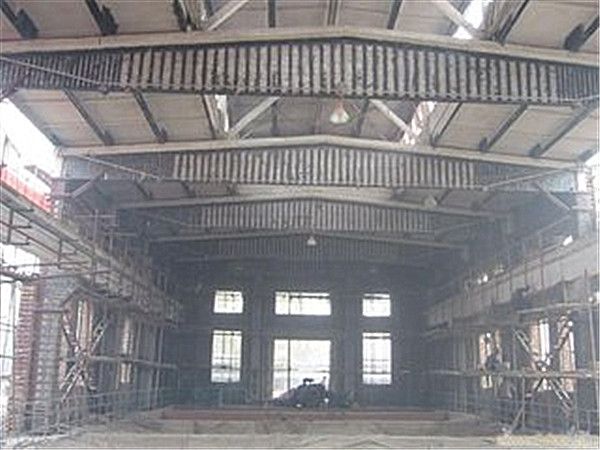

薄腹梁

薄腹梁

薄腹梁是一種常用於工業廠房的構件,60年代末,屋架、大型屋面板、薄腹梁、吊車梁、檁條、掛瓦板和各種梁類構件等,均發展了預應力構件。

基本介紹

  • 中文名:薄腹梁
  • 外文名:thin web girder
  • 別名:屋面梁
  • 簡介:一種常用於工業廠房的構件
  • 主斷面是:“工”字形
  • 優點:施工簡便
信息簡介,薄腹梁垂直偏差大,薄腹梁結構,

信息簡介

薄腹梁系屋面梁的一種。它是腹部較薄的一種工字形斷面的粱。
其腹板高度與寬度之比常大於6。腹板較薄(較大跨度的薄腹梁腹板上還可開洞),有利於減輕自重。常用作跨度在15 m以下的廠房屋面大梁,裝配梁式公路橋也常採用T形薄腹梁。
薄腹梁施工簡便,一根15米跨度的薄腹梁重量約7噸,在薄腹梁的鋼筋混凝土承台上,預埋了鐵件,就位後焊接。薄腹梁有定型的大型屋面板,上面也有埋件,和薄腹梁在安裝時焊接。
薄腹梁下面留有圓孔,供安裝其它設施之用,下弦處允許懸掛工字鋼,供 1 噸以下的電葫蘆使用。

薄腹梁垂直偏差大

薄腹梁垂直偏差大即薄腹梁垂直偏差超過允許值。
產生這種現象的原因是:
(1)梁側向剛度較差,扭曲變形大。
(2)點焊不牢即脫鉤,使薄腹梁發生垂直偏差。
(3)吊線操作工技術不熟練,兩端頭採用線墜容易看成相反方向。
這種現象的防治措施是:
(1)側向扭曲較大的梁(在製作允許偏差範圍內)的處理辦法。
①兩端同向偏斜時,儘量校正為零,使中點垂偏與兩端垂偏數值相等,同時對位移進行適當調整。
②兩端反向偏斜時,儘量校正為零,以中點垂直為主,使兩端垂直偏差絕對值相等。
(2)吊裝時,墊鐵墊實後用電焊點同。經垂直偏差複查無誤後再脫鉤。
(3)吊線操作工應經過培訓。

薄腹梁結構

(1)優缺點
薄腹梁實質就是梁結構,屬於受彎構件,只不過是用於屋蓋上。由於跨度比較大,為了減輕結構自重,截面不用矩形,常用工字形或T形,因而梁腹顯得薄,故稱“薄腹梁”。由於薄腹梁主要用於屋蓋上,故也叫“屋面梁”。
薄腹梁
工字型薄腹梁示意圖
薄腹梁的優點是製作、構造、吊裝及設計等都較簡單,同時由於梁的高度比桁架小,側向剛度較大,因此可以降低廠房的高度和不需設定屋面支撐。其缺點是白重較大,故適用跨度僅為6~18m。普通鋼筋混凝土的薄腹梁跨度為6~12m;預應力時,跨度為12~18m。如《工字型薄腹梁示意圖》所示。
(2)適用範圍
薄腹梁可分為單坡式和雙坡式兩種,根據排水方式及跨度大小而選用。單坡式的梁高不變,雙坡式的梁高由二邊向中間逐漸增加,因梁高的變化與受力情況相符,故較省材料和更加經濟。
