花隔板是在整圓形隔板的基礎上提出的一種新型殼側支撐結構,主要用於花隔板換熱器。
基本介紹
- 中文名:花隔板
- 外文名:Flower baffle
- 套用:花隔板換熱器
結構,套用,花隔板換熱器,主要特點,
結構
![花隔板結構圖 花隔板結構圖](/img/4/f9b/QZiNGZzIzN0QTYwITY0QDNkZGZzMGO4kjYmJjYiZWN1QmNkNTZlhTNvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)

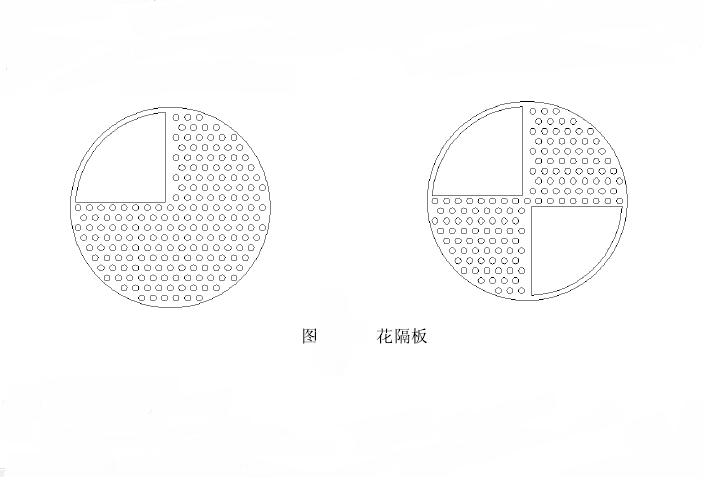

花隔板的結構如圖1所示,即只在圓形隔板的四個象限的某一象限或兩個象限(最多三個象限)上開有管孔,作為管束支撐,而未開管孔的象限則是空的,或鑽有很大的孔,作為流體的通道。
套用
花隔板換熱器
![花隔板在換熱器中的布置 花隔板在換熱器中的布置](/img/6/a77/gMxQWN2gjNhhzYxQWYjVWOwMWN3kjYhZTYwcTO0MTM0YWMkZ2MklTYvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
如圖2所示,花隔板換熱器中,花隔板交替布置,相鄰兩塊隔板的空缺部分相差一個相同的角度,即後一塊隔板相對於前一塊隔板繞中心軸線順時針或逆時針旋轉一個角度,此角度可 以是30°、60°或90°等,如此往復,將這樣的花隔板組合起來,通過殼體兩端的導流筒,使殼側流體一方面縱掠管束,另一方面又不停地反覆改變流動方向,從而使傳熱得以強化。
主要特點
- 減小管外流體的流動阻力:
在花隔板換熱器中,由於隔板的開孔按一定角度偏轉,因此流體一邊旋轉,一邊縱向流過殼側,改善了流體流動的環境,消除了流體在殼側流動時流向的突變,局部阻力大為減少,相同流量下流體的壓降大大降低,從而減少了泵功。從節能的角度看,花隔板換熱器具有很好的經濟性。 - 增強換熱效果
由於花隔板換熱器有效地減少了流體的流動阻力,因此,在管側流速相同的情況下,殼側流量相同時,雖然傳統單弓形折流板換熱器總傳熱係數 K 比花隔板換熱器總傳熱係數 K 高 20%左右,但是壓降 Δp 則比花隔板換熱器高 50%左右。因此對於綜合比較 K/Δp,花隔板換熱器的 K/Δp 比折流板換熱器的 K/Δp 要高 10%~30%。 - 易製造安裝
由於花隔板是在整圓型的隔板上開管孔,作為管束支撐。因此從製造工藝上看,相對於具有類似流動方式的螺旋折流板換熱器,非常容易製造和安裝。 - 使用壽命長
由於流體的縱向流動,使得流體誘導振動及對換熱管的破壞作用等得到了改善。同時,花隔板換熱器變完全縱向流動為螺旋形流動,這樣避免了傳統垂直弓形折流板換熱器中出現的流動死區,強烈的湍流使得換熱器不易結垢。這些優點大為減少了換熱器的維修工作量,延長了花隔板換熱器的使用壽命。
