縮限試驗

傳統的通過收縮試驗求解縮限指的是通過收縮試驗得到線縮率–含水率關係曲線，分別作其線性收縮段和收縮穩定水平段的切線，兩條直線交點所對應的含水率即為所求縮限。

基本介紹

• 中文名：縮限試驗
• 外文名：Shrinkage limit test
• 所屬學科：工程技術
• 儀器設備：天平、環刀、烘箱等

適用範圍

土的縮限是擾動的粘質土在餉狀態下，因乾燥收縮至體積不變時的含水量。本試驗適用於粒徑小於0.5mm和有機質含量不超過5%的土。

試驗方法

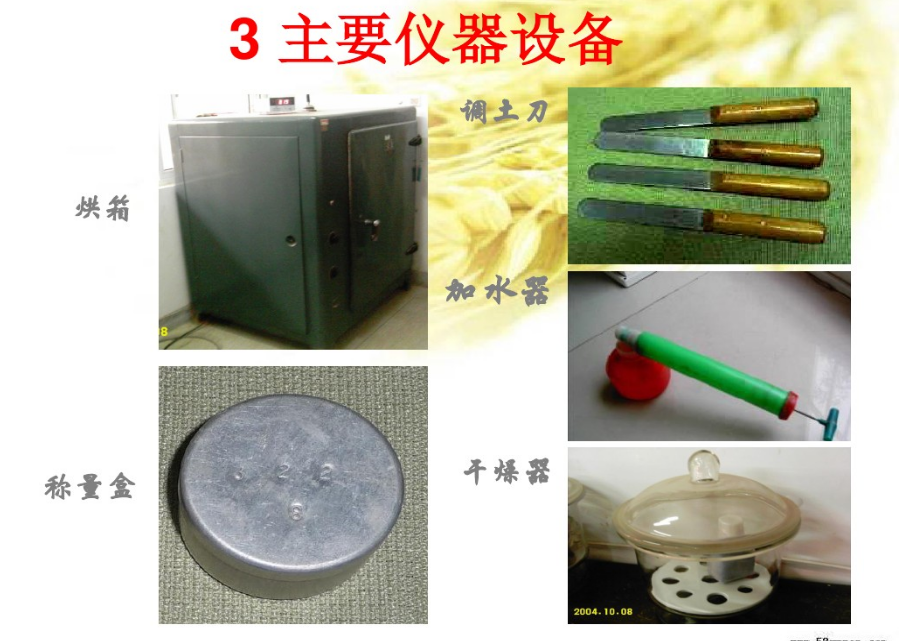

儀器設備

1. 收縮皿(或環刀)：直徑4.5--5cm，高2--3厘米。
2. 天平：感量0.01g。
3. 電熱恆溫烘箱或其它含水量測定裝置。
4. 蠟、燒杯、細線、針。
5. 1/50毫米卡尺。
6. 其它:製備含水量大於液限的土樣所需的儀器。

操作步驟

縮限試驗應按下列步驟進行：

1. 製備土樣：取具有代表性的土樣，製備成含水量大於液限。
2. 在收縮皿內塗一薄層凡士林，將土樣分層裝入皿內，每次裝入後將皿底拍擊試驗台，直至氣泡驅盡為止。
3. 土樣裝滿後，用刀或直尺刮支多餘土樣，立即稱收縮皿加濕土質量。
4. 將盛滿土樣的收縮皿放在通風處風乾，待土樣顏色變淡後，放入烘箱中烘至恆量，然後放在乾燥器中冷卻。
5. 稱收縮皿和乾土總質量，準確至0.01g。
6. 用蠟封法測定試樣體積

結果整理

縮限

含水率達液限的土在105~110℃下水分繼續蒸發至體積不變時的含水率，叫做縮限，用下式計算。

式中:w_{s--------縮限（%），計算至0.1;}

_{w---------試驗前試樣含水率（%）;}

V_{1-------濕試件體積（即收縮皿體積cm）;}

V_{2--------乾試件體積（cm）;}

m_{s--------乾試件質量（g）;}

ρ_{w---------水的密度（1g/cm）;}

精密度和允許差

_{本試驗許進行二次平行測定，取其算數平均值，計算至0.1%。平行差值，高液限土不得大於2%，低液限土不得大於1%。}

注意事項

_{本試驗方法求得土的縮限含水率，其體縮率和線縮率的測求方法見收縮試驗。縮限試驗所用的收縮皿，其直徑最好大於高度，以便於蒸發乾透，也可用液限試驗杯代替。但環刀是不適宜的，因它不便振動排氣，不便擠壓，同時環刀與玻璃杯之間容易跑水流土。分層裝填試樣時，要注意不斷擠壓拍擊，以充分排氣。否則，不符合體積收縮等於水分減少的基本假定，而使計算結果失真。本規程要求收縮皿底和皿壁要平滑彎曲，為的是易於裝土排氣。改用蠟封法代替水銀排開法測定體積，在於防止污染。}
