給水方式是指建築內部給水系統的給水方案。給水方式必須依據用戶對水質、水壓和水量的要求，結合室外管網所能提供的水質、水量和水壓情況、衛生器具及消防設備等用水點在建築物內的分布、用戶對供水安全可靠性的要求等因素，經技術經濟比較或經綜合評判來確定。
基本介紹
- 中文名：給水方式
- 外文名：water-feeding
- 性質：科學
- 領域：建築給水排水
給水方式選擇原則,直接給水方式,單設水箱的給水方式,單設水泵的給水方式,水泵水箱聯合給水方式,氣壓給水方式,分區給水方式,
給水方式選擇原則
建築內部給水方式選擇應按以下原則進行：
①在滿足用戶要求的前提下，應力求給水系統簡單，管道長度短，以降低工程造價和運行管理費用。
②應充分利用室外管網水壓直接供水，如果室外管網水壓不能滿足建築物用水要求時，應考慮下面幾層利用外網水壓直接供水，上面數層採用加壓供水。
③供水應安全可靠、管理維修方便。
④當兩種及兩種以上用水的水質接近時，應儘量採用聯合給水系統。
⑥生產、生活、消防給水系統中的管道、配件和附屬檔案所承受的水壓，均不得大於產品標準規定的允許工作壓力。
⑦高層建築生活給水系統的豎向分區，應根據使用要求、材料設備性能、維修管理、建築層數等條件，結合室外給水管網的水壓合理確定。
⑧建築物內部的生活給水系統，當衛生器具給水系統配件處的靜水壓力超過規定時，宜採用減壓措施。分區最低衛生器具配水點處的靜水壓力，對住宅、旅館、醫院宜為300～350kPa；辦公樓宜為350～450kPa。
直接給水方式
當室外給水管網的水量、水壓在一天內均能滿足用水要求時，可由室外給水管網通過引入管，經水錶直接向室內供水。這是最為簡單、經濟的給水方式。
單設水箱的給水方式
當室外給水管網中的水壓晝夜周期性不足時，應設定水箱（見圖1）。低峰用水時（一般在夜間），利用室外給水管網水壓直接供水並向水箱充水；高峰用水時（一般在白天），室外管網水壓不足，則由水箱向建築內給水系統供水。此外，室外給水管網水壓偏高或不穩定時，也可採用單設水箱的給水方式。

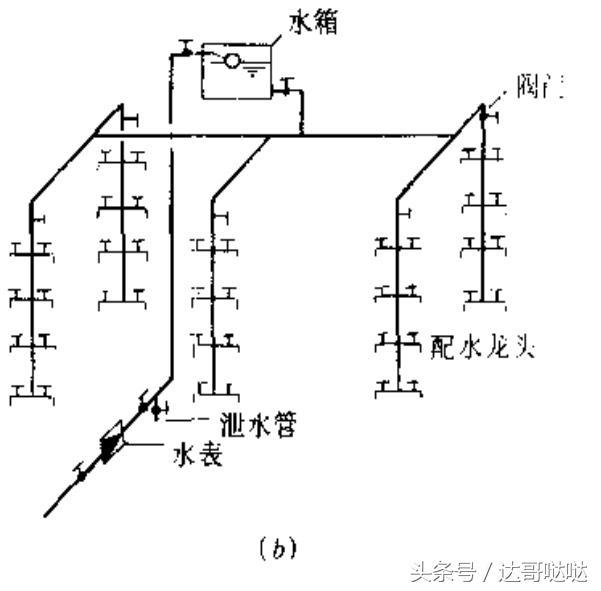

圖1 設水箱給水方式
水箱給水方式適用於室外管網水壓周期性不足及室內用水要求水壓穩定，並且允許設定水箱的建築物。它的優點是：系統比較簡單，投資較省；充分利用室外管網的壓力供水，節省電耗；系統具有一定的儲備水量，供水的安全可靠性較好。其缺點是：系統設定了高位水箱，增加了建築物的結構荷載，並給建築物的立面處理帶來一定困難。當水壓較長時間持續不足時，需增大水箱容積，並有可能出現斷水情況。
單設水泵的給水方式
當室外給水管網的水壓經常不足時，宜採用設水泵的給水方式；當建築內用水量大且較均勻時，可用恆速水泵供水；當建築內用水不均勻時，宜採用一台或多台水泵變速運行供水。水泵與室外管網的連線方式有兩種：
①水泵直接從室外管網抽水，應設旁通管（見圖2）。
②水泵與室外管網間接連線方式，室內給水系統增設儲水池（見圖3）。
圖2 水泵給水方式
圖3 變頻調速給水方式
變頻調速水泵工作原理為：當給水系統中流量發生變化時，揚程也隨之發生變化，壓力感測器不斷向微機控制器輸入水泵出水管壓力的信號，如果測得的壓力值大於設計給水量對應的壓力值時，則微機控制器向變頻調速器發出降低電流頻率的信號，從而使水泵轉速降低，水泵出水量減少，水泵出水管壓力下降；反之亦然。
水泵水箱聯合給水方式
當室外給水管網水壓經常不足、室內用水不均勻、室外管網允許水泵直接吸水而建築物允許設定水箱水時，常採用圖4所示的給水方式。水泵從儲水池吸水，經加壓後送入水箱。因水泵供水量大於系統用水量，水箱水位上升，至最高水位時停泵。此後由水箱向系統供水，水箱水位下降，至最低水位時水泵重新啟動。
圖4 水泵水箱聯合給水方式
這種給水方式由水泵和水箱聯合工作，水泵及時向水箱充水，可以減小水箱容積。同時，在水箱的調節下，水泵能穩定在高效點工作，節省電耗。在高位水箱上採用水位繼電器控制水泵啟動，易於實現管理自動化。儲水池和水箱能夠儲備一定水量，增強供水的安全可靠性。
氣壓給水方式
當室外給水管網壓力低於或經常不能滿足建築內給水管網所需的水壓，室內用水不均勻、且不宜設定高位水箱時，採用氣壓給水方式。如圖5所示，在給水系統中設定氣壓給水設備，利用該設備的氣壓水罐內氣體的可壓縮性，升壓供水。氣壓水罐的作用相當於高位水箱，但其位置可根據需要設在高處或低處。
其供水原理是：水泵從儲水池吸水，水送至給水管網的同時，多餘的水進入氣壓水，將罐內的氣體壓縮，罐內壓力上升，至最大工作壓力時，水泵停止工作。此後，利用罐內氣體的壓力將水送至給水管網，罐內壓力隨之下降，至最小工作壓力時，水泵重新啟動。如此周而復始實現連續供水。
圖5 氣壓給水方式
分區給水方式
當室外管網給水壓力只能滿足建築下層供水要求時，為了充分有效地利用室外管網水壓，常將建築物給水系統分成上下兩個供水區。如圖6所示，下區由室外管網直接供水，上區由水泵、水箱聯合供水。兩區間可由一根或幾根立管相連，在分區處設閥門，以備低區進水管發生故障或外網壓力不足時，打開閥門由高區水箱向低區供水。
圖6 分區給水方式
根據各分區之間的相互關係，高層建築給水方式可分為串聯給水方式、並聯給水方式和減壓給水方式。設計時應根據工程的實際情況，按照供水安全可靠、技術先進、經濟合理的原則確定給水方式。
