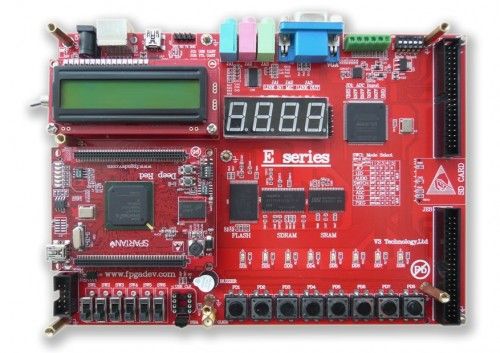

紅色颶風E45是一款全功能FPGA創新開發平台，支持最大單片16MB×16bit。
基本介紹
- 中文名：紅色颶風E45
- 面向對象：高校和企業
- 簡介：全功能FPGA創新開發平台
- 片核心板：高性能的FPGA作為主芯
- 特點：核心板和底板分開設計等
- 支持最大單片：16MB×16bit
- 最高讀寫速度：166MHz
簡介,產品特點,配置,
簡介
紅色颶風E45是一款面向高校和企業的全功能FPGA創新開發平台，用高性能的FPGA作為主晶片核心板+底板的架構支持靈活的系統升級。核心板支持高速差分信號接口，板載DDR2高速存儲器和USB2.0接口;底板具備各種常用接口，特別適合教學實驗和FPGA系統開發。另外，通過2個V3 RM3擴展接口，可以實現不同領域的功能擴展。
產品特點
核心板和底板分開設計，設計更靈活，可以只更換核心板實現不同的平台，兼容性更好。 底板外設接口豐富，基本不需要添加額外費用能完成大部分實驗，採用CPLD選擇邏輯擴展了IO能力，使得E45能完成如此多種外設連線。
配置
支持最大單片16MB×16bit高速SDRAM最高166MHz讀寫速度；
128/64MByte 快速Flash支持最大單片 128M×8Bit 讀寫速度為90ns靈活的頁面方式，可以用來存儲FPGA配置檔案或者作業系統鏡像檔案；
512K Byte 高速異步SRAM一片256K×16Bit的（ISSI25616VL）SRAM，獨立的位元組使能信號；
1Gb的DDR2 SDRAM高速存儲；
9針RS-232 串口實現與計算機的數據通訊輔助調試，結果輸出；
標準PS/2滑鼠，鍵盤接口支持3.3V和5V設備用來驗證PS/2的接口協定，實現一個IO設備擴展；
USB2.0 slave模式控制器採用業界套用廣泛的CYPRESS 68013晶片完全兼容USB Spec 2.0版本，支持usb從模式支持全速和低速數據傳輸，能夠與PC直接高速通信可對USB IP核和用戶自定義串列標準進行驗證評估實現USB接口擴展，做算法驗證或高速數據採集；
蜂鳴器 利用蜂鳴器在不同工作頻率產生不同音效的物理特性，通過對時鐘進行分頻來實現簡單音樂；
用戶輸入輸出設備 8個LED、6位撥碼開關、8位按鍵；
通過2個V3 RM3擴展接口，可以實現不同領域的功能擴展。
