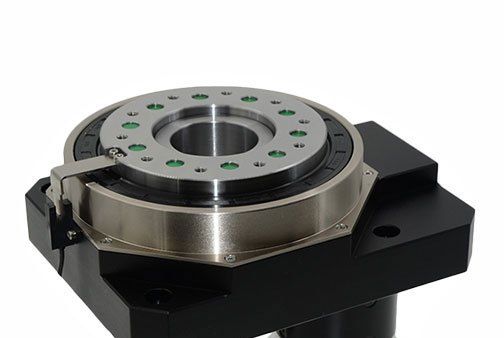

精密轉台

精密轉台引入使用一種特殊伺服系統以滿足參數要求，該系統能夠很好的解決角度範圍、角加速度、速度、定位精度和重複定位精度的問題。這種伺服系統具有回響快，力矩大，加速效果好，定位超級準確等特點，比傳統位置定位用步進電機系統、伺服電機系統具有明顯的優勢，特別是定位精度。傳統步進、伺服系統往往需要複雜的扭力傳送機構，如減速機、聯軸器等，這種結構本身定位精度有限。這種伺服系統是直接扭力輸出，不需要採取另外的附加機械裝置。

基本介紹

• 中文名：精密轉台
• 用途：數控分度裝置

發展歷史

精密轉台是一款革命性產品。用於多種旋轉運動場合。可取代DD MOTOR與凸輪分割器。是旋轉運動機構中革命性的產品。在兩者之間取得平衡，重複定位精度≦5秒，馬達輕鬆配製，承載穩重，可搭配AC伺服馬達或步進馬達做任意角度分割，既可滿足分割器無法達到之數位控制。

廠 家

直接取代凸輪分割器和DD馬達，精密轉台是一個高定位精度的數位化旋轉平台，具有低成本高精度的優勢，在旋轉平台類占據著強大的市場。精密轉台除水平安裝外，還可垂直安裝或倒掛安裝，裝置設計的範圍較廣。可以說精密轉台顛覆了傳統的平台安裝，更加便捷安全。

特點介紹

中空結構

精密轉台的轉盤為中空結構，伺服電機連線在側邊，方便冶具中的氣管、電線安裝。

高重複定位精度

精密轉台採用單級螺旋齒輪減速方式來增大輸出扭矩，齒輪精度等級達5級以下，加之靈活的調隙機構，通過改變兩齒輪中心距的方式來控制側隙，使得中空旋轉平台的空回極小，重複定位精度在5弧秒以下。

高剛性

精密轉台的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，並且滾子直徑略大於軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平台轉盤能夠承 受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的10倍以上。

高旋轉精度

精密轉台在組裝完成後，以平台的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。

馬達任意配置

精密轉台通過定製法蘭及輸入軸孔的方式靈活變換接口尺寸大小，適合連線任意品牌的伺服電機。

常見結構形式

同軸式

電機軸與轉盤中心軸同心為直接式旋轉平台

旁軸式

電機軸與轉盤中心軸平行為側接式旋轉平台

直角式

電機軸與轉盤中心軸垂直為旁軸式旋轉平台

注意事項

1. 避免使用錘子敲擊精密轉台和跌落損壞精密轉台

2. 小心將其連線至負載側

3. 小心搬運產品邊緣和側鍵

4. 使用精密轉台時避免雙手和其它異物接觸轉動軸

5. 組裝滑輪、連線鍵、機械鍵時避免過度撞擊產品

6. 請勿拆卸並重新組裝產品，以免造成損壞或對其性能造成影響

7. 感覺產品異常時，應立刻停止操作，否則可能對產品造成不良影響
