一種用於茉莉花精油的蒸餾提取設備，包括蒸餾釜，所述蒸餾釜下部套接一個加熱腔，蒸餾釜上部設有密封蓋，所述密封蓋上設有蒸餾管道，所述蒸餾管道通過水套式冷凝器連線二分管，所述二分管上分支管連線真空泵，二分管的下分支管連線分離容器，所述蒸餾釜內部放置原料容器，所述原料容器置於加熱板上。
基本介紹

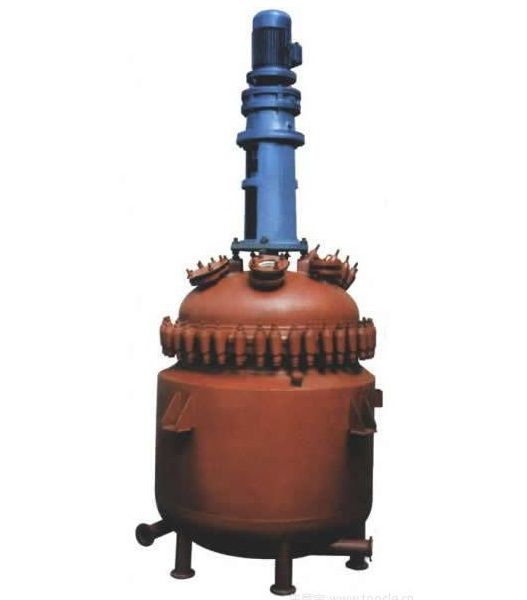

- 中文名：管式蒸餾釜
- 含義：帶蒸餾管道的蒸餾釜
- 用途：用於茉莉花精油的蒸餾提取設備
- 領域：化工
用於茉莉花精油的蒸餾提取設備,技術領域,背景技術,發明內容,附圖說明,具體實施方式,
用於茉莉花精油的蒸餾提取設備
技術領域
本發明屬於天然植物成分提取技術領域，涉及一種用於茉莉花精油的蒸餾提取設備。
背景技術
茉莉精油是從茉莉植物的花中提取的天然香精成分，號稱精油之王，因為茉莉精油的分子極小，所以無法像其他類精油一樣進行高溫水蒸餾提取，一般採取的方法是通過溶劑萃取方法進行性提取。由於茉莉精油的分子比較小，因而萃取液在提純過程中需要對溫度進行精細的把控，而且由於萃取液中含有其它有機成分，因而簡單的冷凝的效率較低，廢液中的有效成分含量過高，造成了材料的浪費。
發明內容
針對上述問題，本發明提供了一種用於茉莉花精油的蒸餾提取設備，可以有效的提高茉莉精油的提取效率和時間，且沒有其他有機溶劑的參與。
具體的技術方案是：
用於茉莉花精油的蒸餾提取設備，包括蒸餾釜，所述蒸餾釜下部套接一個加熱腔，蒸餾釜上部設有密封蓋，所述密封蓋上設有蒸餾管道，所述蒸餾管道通過水套式冷凝器連線二分管，所述二分管上分支管連線真空栗，二分管的下分支管連線分離容器，所述蒸餾釜內部放置原料容器，所述原料容器置於加熱板上。
進一步的，所述加熱板為電磁感應加熱板，所述電磁感應加熱板與加熱腔內電磁發生電路位置上下對應設定。
進一步的，所述蒸餾釜上設有觀察窗。
進一步的，所述分離容器下部通過閥門連通滴管，所述分離容器、閥門和滴管均為透明玻璃材料。
與現有技術相比，本發明的有益效果在於：由於採用了真空栗和電加熱裝置，提高茉莉精油的萃取的效率，萃取比例得到大大提高，同時精油也沒有其他有機溶劑的污染。
附圖說明
圖1是本發明一種用於茉莉花精油的蒸餾提取設備的結構示意圖；
圖中，1.蒸餾釜，2.加熱腔，3.密封蓋，4.蒸餾管道，5.冷凝器，6.上分支管，7.下分支管，8.分離容器，9.閥門，10.滴管，11、控制箱，12.電磁發生電路，13、電磁感應加熱板，14、原料容器，15.觀察窗。
圖1 茉莉花精油的蒸餾提取設備的結構示意圖
具體實施方式
下面結合附圖1所示的一個具體實施例對本發明進行詳細的描述：
—種用於茉莉花精油的蒸餾提取設備，包括蒸餾釜1，蒸餾釜1上設有觀察窗15,所述蒸餾釜1下部套接一個加熱腔2,蒸餾釜1上部設有密封蓋3,所述密封蓋3上設有蒸餾管道4，所述蒸餾管道4通過水套式冷凝器5連線二分管，所述二分管上分支管6連線真空栗，二分管的下分支管7連線分離容器8,分離容器8下部通過閥門9連通滴管10,所述分離容器8、閥門9和滴管10均為透明玻璃材料，所述蒸餾釜1內部放置原料容器14,所述原料容器14置於加熱板上，所述加熱板為電磁感應加熱板13,所述電磁感應加熱板13與加熱腔2內電磁發生電路12位置上下對應設定，電磁發生電路12以及其他感測器電路通過電源線路和信號線路與控制箱11連線。
