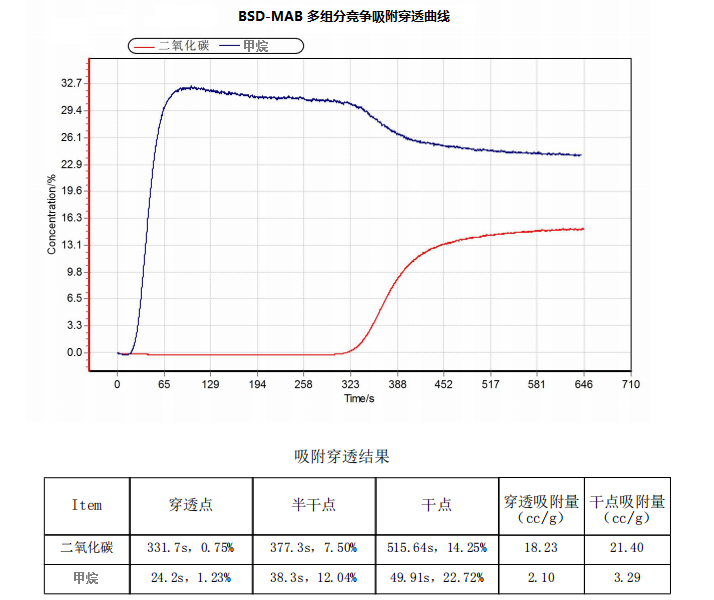

穿透曲線（Breakthrough Curve）是指多組分混合氣體/蒸汽流經固定床穿透柱時，各個流出組分的濃度隨時間變化的曲線。圖的橫坐標通常為時間t或時間與吸附質量的比值t/g，縱坐標為t時刻的出口濃度Ct或Ct/C0（出口濃度Ct與入口濃度C0的比值，即相對濃度）。當吸附質從穿透柱內的吸附劑流出時，當流出濃度Ct達到初始濃度C0的5%時對應的穿透曲線的相應點則稱為穿透點。穿透曲線反映了流動相吸附質和固定相吸附劑的吸附平衡關係、吸附動力學和傳質機理。
多組分吸附穿透曲線，Multi-component Adsorption Breakthrough Curve，簡稱MAB。穿透曲線分析方法，由於切近實際套用工況，是該領域研究的經典方法。通過該研究方法，可以對如吸附劑用量、吸附容量、吸附速率、選擇性競爭吸附效果、淨化效果、活化條件、濾芯壽命等給出準確的信息。
基本介紹
- 中文名：穿透曲線
- 外文名：Breakthrough curve
- 對象：多組分氣體/蒸汽吸附質、固定床穿透柱
- 作用：多組分吸附、選擇性吸附、競爭性吸附
套用領域
氣體分離研究：
4.1分離工藝合理比例的縮小；
4.2為吸附塔設計及套用提供技術支持；
4.3選擇性吸附的研究（套用於吸附分離技術）；
多組分競爭性吸附研究：
4.4吸附劑吸附動力學性能的研究；
4.5共吸附和置換吸附的研究；
4.6動態多組分吸附及解析實驗（探究吸附劑再生能力）；
4.7不同吸附質與吸附劑吸附鍵能強弱的比較（TPD）；
4.8競爭性吸附的研究；
4.9吸附劑活化溫度的探究（TPD）；
4.10吸附劑對混合氣體的吸附速率及吸附量的測定。
變壓變溫吸附研究：
4.11變壓吸附（PSA）和變溫吸附（TSA）的研究；
空氣污染物淨化研究：
4.12測試空氣淨化器中濾芯上的吸附劑的處理目標濃度的TVOC、SO2及NH3等污染氣體的極限體積，進而得到濾芯的吸附效率和更換頻率；
4.13測試尾氣處理裝置中吸附劑的淨化能力及淨化效率；
