減壓穩壓閥

減壓穩壓閥(又名減壓閥),減壓閥是採用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時藉助閥後壓力的作用調節啟閉件的開度，使閥後壓力保持在一定範圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的範圍內，保護其後的生活生產器具。

簡介

蒸汽減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓並穩定到一個定值，以便於調節閥能夠獲得穩定的氣源動力用於調節控制。

按結構形式可分為膜片式、彈簧薄膜式、活塞式、槓桿式和波紋管式；按閥座數目可人為單座式和雙座式；按閥瓣的位置不同可分為正作用式和反作用式本類閥門在管道中一般應當水平安裝。

減壓穩壓閥與蒸汽減壓閥的工作由閥後壓力進行控制。當壓力感應器檢測到閥門壓力指示升高時，減壓閥閥門開度減小；當檢測到減壓閥後壓力減小，減壓閥閥門開度增大，以滿足控制要求有以下幾個點。

減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接感測下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建築、高層建築的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用，家用的煤氣管道上也會用到減壓閥。

結構特點

可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體採用全通道、直流式、流線型設計，並採用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，並通過接管系統和控制室的反饋作用來穩定出口壓力。

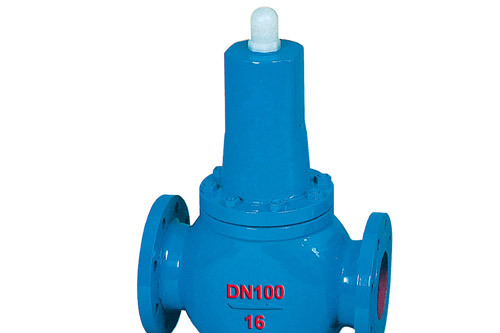

減壓穩壓閥

可調式減壓穩壓閥利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。

工作原理

當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高於導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高並關閉主閥，出口壓力不再升高。

當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由於導閥的排水量大於針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。

調節導閥彈簧即可設定出口壓力。

工作特點

1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。

2、操作方便。工作壓力調定後，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。

3、閥體採用了全通道、直流式、流線型設計。水力損失小，節能效果好。

功能與用途

本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。

本系列閥門產品廣泛用於高層建築、生活區域或其它供水管網系統的水壓控制。

主要技術參數

公稱壓力(Mpa)殼體試驗壓力(MPa)密封試驗壓力(MPa)調壓範圍(MPa)適用介質介質溫度(℃)1.01.51.10.09-0.8水0-801.62.41.760.15-1.42.53.752.750.2-2.0　F,減壓穩壓閥注意事項

1）減壓閥與角閥是以反扣連線的。上減壓閥時先要對正，然後按反扣方向（逆時針）旋轉手輪，直至不漏氣為止。

2）使用減壓閥時，嚴禁亂擰亂動、自行拆卸。否則減壓閥的嚴密性能和降壓性能都會遭到破壞。這不但影響正常供氣，而且會造成以高壓氣體直接送氣或漏氣發生火災的危險。

3）減壓閥不但起降壓作用而且起穩壓作用。因此，使用時，禁止將減壓閥的"出氣孔"堵住

外形尺寸

公稱通徑DN	外 形 尺 寸
L	H	Hl
15	160	265	100
20	160	265	100
25	180	285	110
32	200	285	110
40	220	320	120
50	250	320	120
65	280	335	140
80	310	425	165
100	350	445	185
125	400	590	225
150	450	625	260
200	500	680	280
250	650	855	335
300	800	935	385
350	850	1015	430
400	900	1095	455
450	900	1165	500
500	950	1205	525

本產品調壓、穩壓動作平穩，適用於水和非腐蝕性液體介質的管路。
