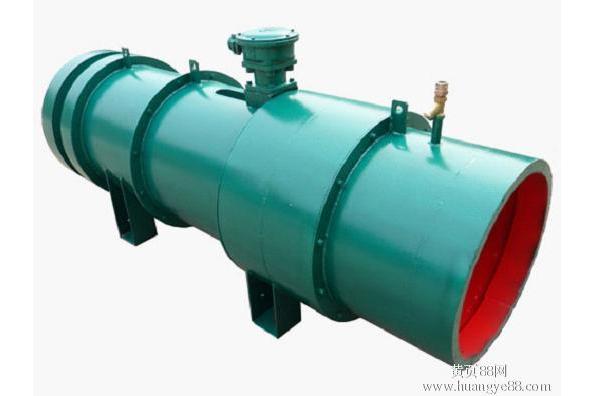

礦用風機

礦用風機是軸流通風機的一種，因其使用行業和適用場所的特殊性，以及在性能參數和外型尺寸上與一般軸流通風的較大差異，所以單獨分離出來歸做一類。主要套用於礦山通風使用

基本介紹

• 中文名：礦用風機
• 外文名：Mine fan
• 型號：K、JK、DJK等
• 類型：軸流通風機

分類及型號

按是否防爆分為防爆型和普通型：

防爆型的型號有BK、BDK、FBCZ、FBCD、FBD、FBCDZ等，

普通型的型號有K、JK、DJK等。

按產品構造分為普通型和對旋型：

普通型為單葉片，型號有k40、k45、jk40、jk58-1、jk56-1等，

對旋型又分為兩種，一種是雙葉輪雙電機，如djk50、FBD型，另一種是雙葉輪單電機，如jk58-2 、jk56-2 等。

擴散器

按途分為主扇、輔扇、局扇：

主扇是用於全礦井或礦井某一翼的通風，又叫主通風機；

輔扇是用於礦井通風網路中分支風路調節起風量的，是協助主通風機工作的；

局扇是用於礦井無貫穿風流沒有打通的巷道的局部地點通風。

常用風機

1、新一代K系列礦用節能通風機，主要用於金屬礦山地面或井下做主扇、輔扇通風，亦可用於其他通風換氣場合。

2、該系列節能風機的主要性能、技術指標如下：（1）系列機號：№7～№26；（2）系列轉速：1450、980、730 r/min；（3）風量範圍：2.0～164.2m3/s；（4）全壓範圍：38～3819pa ；（5）功率範圍：1.1～500kW；（6）風機效率：K型單級全壓效率η=94%，DK型對旋靜壓效率η=86%；（7）運行噪聲：LA≤85dB（A）。

3、該產品由DK40、DK45、K40、K45等礦用節能風機組成，K40、K45系列輔扇採用電機與葉輪直聯的最簡傳動結構，由集流器、主機體和擴散器等部件組成。採用新型高效機翼型扭曲葉片，安裝角度可調，敷設穩流環裝置使氣動性能曲線無駝峰，底座上可配帶軸向移動的車輪。因此，具有高效低噪、高效區寬、性能穩定、結構簡單、安裝容易、使用方便等優點。DK40、DK45系列主扇採用同型號、同功率的2台K40、K45型風機對接在一起，兩級葉輪互為反向旋轉，構成對旋式結構。它們與長軸傳動型主扇相比具有運行效率高、運行局阻低、節省土建投資等優點，具有顯著的節能效果。

性能參數

（1）K40型礦用節能通風機性能表

（2）K45型礦用節能通風機性能表

機號	轉速r/min	風量m3/s	全壓Pa	功率(kW)
7	980	3.0～5.7	125～240	1.5
8	1450	6.6～12.5	357～685	7.5
980	4.5～8.4	163～313	3	-
9	1450	9.5～17.8	452～867	15
980	6.4～12.0	207～396	5.5	-
10	1450	13.0～24.0	558～1071	30
980	8.7～16.5	255～489	7.5	-
11	1450	17.3～32.6	675～1295	45
980	11.6～22.0	309～592	15	-
12	1450	22.5～42.3	804～1542	75
980	15.1～28.5	367～704	18.5	-
13	1450	28.6～53.8	943～1810	90
980	19.2～36.3	431～827	30	-
14	1450	35.7～67.2	1094～2099	132
980	23.9～45.3	500～959	45	-
15	1450	43.9～82.6	1256～2409	200
980	29.4～55.7	574～1101	55	-
16	980	35.7～67.6	653～1252	90
17	980	42.8～81.1	737～1414	110
18	980	50.9～96.2	826～1585	160
19	980	59.8～113.2	920～1766	200
20	980	69.8～132.0	1019～1956	250

（3）DK40型礦用節能通風機性能表

機號	轉速r/min	風量m3/s	全壓Pa	功率(kW)
15	980	18.2～43.6	382～1690	2×37
16	980	22.1～52.9	435～1923	2×55
17	980	26.5～63.5	491～2171	2×75
18	980	31.5～75.4	551～2433	2×90
730	23.5～56.1	306～1350	2×37	-
19	980	37.0～88.6	614～2711	2×132
730	27.6～66.0	341～1504	2×55	-
20	980	43.2～103.4	680～3004	2×160
730	32.2～77.0	377～3334	2×75	-
21	980	50.0～119.7	750～3312	2×200
730	37.3～89.1	416～1838	2×90	-
22	730	42.8～102.5	457～2017	2×110
23	730	48.9～117.1	499～2204	2×132
24	730	55.6～133.0	543～2400	2×160
25	730	62.9～150.4	589～2605	2×200

（4）DK45型礦用節能通風機性能表

機號	轉速r/min	風量m3/s	全壓Pa	功率(kW)
12	980	10.7～27.6	698～1374	2×22
13	980	13.6～35.0	819～1613	2×37
14	980	17.0～43.8	950～1871	2×55
15	980	20.9～53.8	1091～2148	2×75
16	980	25.4～65.3	1241～2444	2×90
730	18.9～48.7	688～1356	2×37	-
17	980	30.4～78.3	1400～2759	2×132
730	22.7～58.4	777～1531	2×55	-
18	980	36.1～93.5	1570～3093	2×160
730	26.9～69.3	871～1716	2×75	-
19	980	42.5～109.4	1750～3446	2×200
730	31.6～81.5	971～1912	2×90	-
20	980	49.5～127.6	1939～3819	2×250
730	36.9～95.1	1076～2119	2×110	-
21	730	42.7～110.1	1186～2336	2×160
22	730	49.1～126.6	1302～2563	2×200

規定及使用

為保證礦用風機的長期安全運行，須注意正確使用和經常性的維護保養。掘進巷道採用抽出式通風機進行混合式通風時應符合《煤礦安全規程》的有關規定。通風機前應設定安全風窗，啟動通風機前先打開安全風窗，運轉正常後，逐漸關閉安全風窗。啟動通風機前應檢查通風機和開關附近 1 0 m 以內的瓦斯含量，瓦斯濃度不超過 0.5 %時，方可啟動通風機，若瓦斯超限應採取相應的措施。通風機在運行中因故障停止運轉，重新啟動前，應檢測風簡內瓦斯濃度，若瓦斯濃度超標，應按煤礦安全規程規定處理。

安裝注意事項

礦用風機對旋主扇風機在使用時一般採用軌道軸向移動或是側向移動，水平水泥基礎鋪設鋼製軌道，大型礦用風機在安放時需要對現場土地承受能力進行勘測，達到要求時方可安裝使用，否則會出現塌陷問題造成不必要的損失；礦用風機在安裝前也需對周圍環境進行考察，出風口需朝天或是面對荒野，不能對周圍建築或人群。
