基本介紹

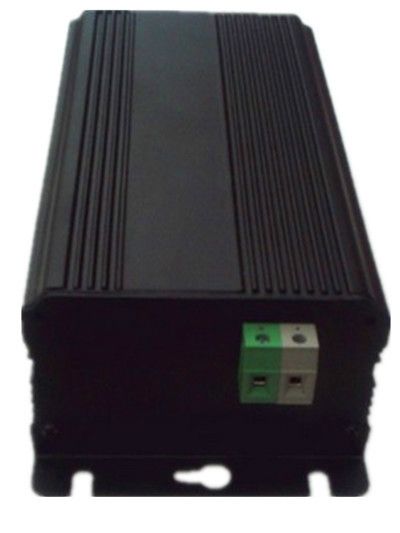

- 中文名：直流UPS
- 功率範圍：12V/24W
- 工作方式：後備式
概念及組成,工作原理,適用範圍,性能特點,獨特優勢,
概念及組成
即由交流配電單元、整流模組、蓄電池、直流配電單元、電池管理單元及監控模組組成的直流不間斷電源。向負載提供穩定的直流電源的同時，一邊給電池充電，當市電故障後，能夠自動通過蓄電池放電，不間斷輸出直流電的電源。
其穩壓功能通常是由整流器完成，淨化功能由儲能電池完成，頻率的穩定則有變換器來完成。
直流UPS電源系統主要由兩部分組成，主機和儲能電機，額定輸出功率的大小由主機部分和負載屬那種性質共同決定。當負載功率確定後，儲能電池的容量主要取決於其後備時間的長短，這時間因各企業的情況不同而不同，從幾分鐘到幾個小時不等。
工作原理
正常工作情況下，整流模組將交流輸入的220V交流轉換成280V直流，直流經直流配電單元給計算機設備供電，同時也給蓄電池充電。當交流輸入發生故障時，直流由蓄電池給計算機設備供電。
適用範圍
產品適用於工礦企業、教育、商務、銀行、證劵等行業、計算機、伺服器、辦公自動化設備、安防監控等設備，還可套用於醫療和網路設備。在交流掉電或故障時能不間斷地給設備提供穩定的後備電源，保證設備能正常工作一段時間，保存相關重要數據。
性能特點
1）所有轉換自動完成，直流輸出完全不間斷。
2）具有完善的保護功能，包括直流輸出過壓、過流保護、模組溫度過高保護。
3）輸入開機延時軟啟動，限制開機瞬間衝擊電流。
4）由於電池組放電時並不經過整流和逆變，因而具有更高的可靠性。
5）穩壓精度高，運行穩定可靠，效率高。
6）電源內配一組蓄電池，如需更長後備時間可以增加一組外置電池。
獨特優勢
（1）可靠性提高了
交流UPS中系統組件之間更多地是串聯關係，其可用性是各部分組件可靠性的連乘結果，總體可靠性低於單個組件的可靠性。反觀直流UPS，電源中的並聯整流模組、蓄電池組均構成了冗餘關係，不可靠性是各組件連乘結果，總體可靠性高於單個組件的可靠性。理論計算和運行實踐都表明，直流UPS電源的可靠性要遠遠高於交流UPS電源。
（2）效率提高了
交流UPS中系統組件之間更多地是串聯關係，其總效率是各部分組件效率的連乘結果，總體效率低於單個組件的效率。反觀直流UPS，電源中的並聯整流模組、蓄電池組均構成了冗餘關係，其總效率就是各部分組件效率。
（3）帶載能力提高了
交流UPS電源帶載能力受兩個因素的制約，一是負載的功率因數，二是負載的電流峰值係數，通常UPS主機的設計波峰因數為3，如果負載的電流峰值係數大於3，則UPS主機將降容使用。
對於直流UPS電源而言，不再存在負載功率因數的問題，其負載高電流峰值係數的負荷能力也很強，不需專門考慮安全富餘容量。
（4）輸入電壓轉換無間斷
現有交流UPS電源要提高供電的可靠性，其交流輸入可能是多電源輸入，輸入需要專門配置有STS設備，或者採用停電方式切換。對於重要系統來說，這是難以接受的。而直流UPS電源採用多輸入電源時，多路交流電源每路經過整流後就直接並聯在一起，無需其他設備就能實現輸入電源無間斷轉換。
（5）產品價格降低了
逆變組件在UPS系統中必不可少的組件，其成本占有整個UPS系統成本較大比重。在直流UPS電源系統中去掉了逆變組件，同時輸入整流部分得到簡化，整個產品可靠性得到提升而成本卻大幅下降，因此直流UPS銷售價格也大幅下降。
