盤式滑環

盤式滑環

盤式滑環又叫做盤式導電滑環、盤式集電環、餅式滑環,顧名思義因其扁圓像個盤子而得名。

基本介紹

  • 中文名:盤式滑環
  • 別名:盤式導電滑環、盤式集電環
介紹,作用,使用範圍,

介紹

盤式滑環,包括定子、轉子和彈片,所述彈片的一端連線在所述定子上,該彈片另一端與所述轉子相接觸,所述定子和所述轉子上分別設有安裝孔,以將盤式滑環安裝在使用設備上,所述轉子上焊有導線。
盤式集電環專門為在垂直方向有高度限制的旋轉系統設計;採用先進的纖維刷技術,保證集電環低摩擦,低接觸電阻,無摩擦碎片,導電環最小厚度僅為6mm,外徑82mm,可提供實心及不同尺寸過孔選擇。
盤式滑環系列分為一體式盤式滑環及分離式盤式滑環兩種。一體式盤式滑環可提供實心及不同尺寸孔選擇;分離式盤式滑環提供分離的轉子及定子並結合PCB板設計,能滿足更嚴格的高度限制需求。

作用

採用盤式滑環將彈片焊接在定子上,定子上設計有與安裝孔,可與客戶的設備相連線,彈片是廣泛工程所用的配件,彈性好,比傳統產品Φ0.3的刷線耐磨,延長了盤式滑環的使用壽命。此外,轉子採用PCB板上鍍銅的特殊加工方式,取代了傳統盤式滑環中的轉子,轉子的這種加工方式簡單,在轉子上設計有與客戶設備相對應的安裝孔,轉子可以直接安裝在客戶設備的轉動部分,安裝方便,結構簡單。盤式滑環為高度空間極度有限,需在旋轉平台與靜止平台之間傳輸電流、信號的精密設備提供了有效的解決方案。

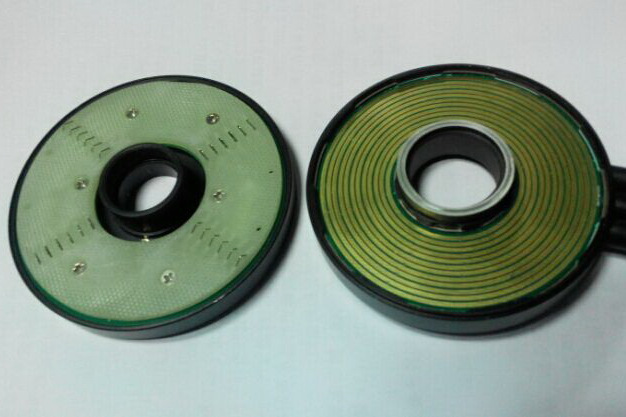

盤式滑環
超薄盤式滑環超薄盤式滑環

使用範圍

盤式滑環的使用範圍主要是那些需要無限制連續轉動的從固定位置到轉動位置傳送功率或數據的地方,它的工藝製造和原理和其他滑環差不多,都是通過刷束和觸點接觸,來將電流,信號等數據,從固定位置傳輸到轉動位置。過孔式滑環的基本技術參數主要有外徑,內徑,長度,環數,電壓,電流,最高轉速等等。
