玩具公仔

《玩具公仔》是廣東邦寶益智玩具股份有限公司於2011年6月22日申請的發明專利，該專利的申請號為2011202138484，公告號為CN202096719U，公告日為2012年1月4日，發明人是吳錠輝。

《玩具公仔》包括肩膀組件、左手組件、右手組件、軀體組件，其特徵在於：所述軀體組件中空，並且軀體組件頂端留有可插入肩膀組件的開口，軀體組件左側開有左手臂定位孔，軀體組件右側開有右手臂定位孔；左手組件後端插入左手臂定位孔，右手組件後端插入右手臂定位孔，肩膀組件插入軀體組件頂端的開口。

2014年11月6日，《玩具公仔》獲得第十六屆中國專利優秀獎。

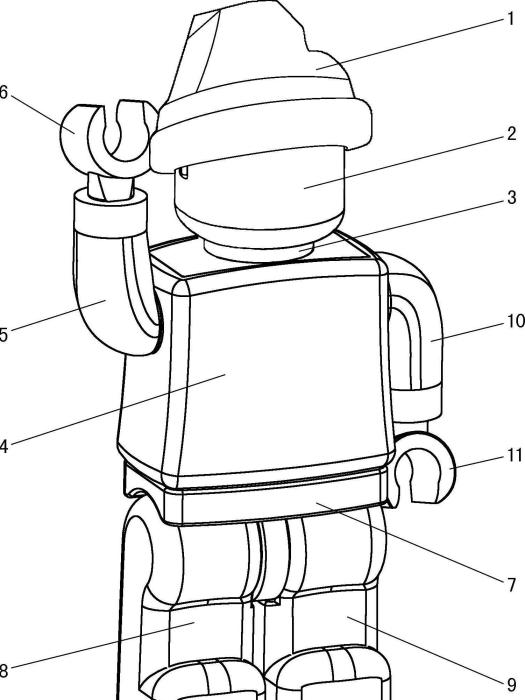

（概述圖為《玩具公仔》摘要附圖）

基本介紹

• 中文名：玩具公仔
• 公告號：CN202096719U
• 公告日：2012年1月4日
• 申請號：2011202138484
• 申請日：2011年6月22日
• 專利權人：廣東邦寶益智玩具股份有限公司
• 地址：廣東省汕頭市潮汕路金園工業城13-09片區
• 發明人：吳錠輝
• 分類號：A63H3/46（2006.01）I
• 代理機構：汕頭市潮睿專利事務有限公司
• 類別：實用新型專利
• 代理人：郭曉剛、唐瑞雯

專利背景

2011年6月前，玩具公仔，通常包括公仔頭、軀體、左手、右手、左腿、右腿，而所述公仔頭、左手、右手、左腿、右腿分別可轉動的固定在軀體上。但是大多數玩具公仔，兩個相鄰的部件之間都是採用螺釘等固定部件連線起來的，因此拆裝必須採用專門的拆裝工具才能實現，非常不方便，並且組裝和拆卸的速度都比較慢。如果玩具公仔的尺寸比較小，則需要採用特製的固定部件和特製的拆裝工具，更是難以拆裝，生產效率十分低下，無法滿足大規模工業化生產的要求，並且其製造成本也大幅增加。

發明內容

專利目的

《玩具公仔》所要解決的技術問題是提供一種玩具公仔，這種玩具公仔無需採用固定部件和專門的拆裝工具，只需徒手就可以進行組裝。

技術方案

《玩具公仔》包括肩膀組件、左手組件、右手組件、軀體組件，其特徵在於：所述軀體組件中空，並且軀體組件頂端留有可插入肩膀組件的開口，軀體組件左側開有左手臂定位孔，軀體組件右側開有右手臂定位孔；左手組件後端插入左手臂定位孔，右手組件後端插入右手臂定位孔，肩膀組件插入軀體組件頂端的開口。這是只包括最少部件的玩具公仔，所述肩膀組件、左手組件、右手組件無需採用固定部件和專門的拆裝工具就能固定到軀體組件上。

一種較優的方案，所述玩具公仔還包括公仔頭、帽子，所述帽子底端設有帽子定位槽，所述公仔頭開有上下貫通的定位通孔，所述肩膀組件包括肩膀平台、公仔頭定位柱，公仔頭定位柱的底端固定在肩膀平台上表面的中部，所述肩膀平台插入軀體組件通孔的頂端開口內，公仔頭定位柱插入公仔頭的定位通孔，並且公仔頭定位柱的頂端從定位通孔頂端開口伸出插入帽子的帽子定位槽內。這樣公仔頭、帽子就無需採用固定部件和專門的拆裝工具就能固定到肩膀組件上。

更優的方案，所述肩膀組件還包括左臂定位夾、右臂定位夾，左臂定位夾的頂端固定在肩膀平台下表面的左端，右臂定位夾的頂端固定在肩膀平台下表面的右端；所述左手組件包括左手臂和左手，左手臂前端開有左手插槽，左手後端插入左手臂前端的左手插槽內，左手臂後段開有左定位槽，左手臂後端插入軀體組件的左手臂定位孔內，並且肩膀組件的左臂定位夾插入軀體組件通孔的頂端開口內並夾住左手臂後段的左定位槽；所述右手組件包括右手臂和右手，右手臂前端開有右手插槽，右手後端插入右手臂前端的右手插槽內，右手臂後段開有右定位槽，右手臂後端插入軀體組件的右手臂定位孔內，並且肩膀組件的右臂定位夾插入軀體組件通孔的頂端開口內並夾住右手臂後段的右定位槽。這樣，左手臂、右手臂就不容易從軀體組件上掉下去，同時左手臂、右手臂又可以自由轉動。

為了讓玩具公仔更加真實，進一步增加玩具公仔的趣味性和可玩性，所述玩具公仔還包括定位座、左腿和右腿，所述軀體組件底端中部開有定位座定位孔，所述定位座頂面設有定位柱，所述定位座的定位柱插入軀體組件底端的定位座定位孔內，左腿和右腿分別可轉動的固定在定位座上。

一種較優的方案，所述定位座底面設有支撐板，支撐板的左側面設有左腿插桿，支撐板的右側面設有右腿插桿，所述左腿的右側面開有第一插槽，所述右腿的左側面開有第二插槽，所述定位座的左腿插桿插入左腿的第一插槽內，所述定位座的右腿插桿插入右腿的第二插槽內。

改善效果

《玩具公仔》對照2011年6月前已有技術的有益效果是，由於對玩具公仔的結構進行了改進，因此無需採用固定部件和專門的拆裝工具，只需徒手就可以輕鬆的將各部件組裝成玩具公仔，大幅提高了生產效率，能夠滿足大規模工業化生產的要求，並且可以有效的降低玩具公仔的製造成本。

附圖說明

圖1是《玩具公仔》優選實施例的結構示意圖；

圖2是圖1所示優選實施例的零件分解圖；

圖3是圖1所示優選實施例帽子的仰視圖；

圖4是圖1所示優選實施例左腿的右視圖；

圖5是圖1所示優選實施例軀體組件的仰視圖。

權利要求

1.《玩具公仔》包括肩膀組件、左手組件、右手組件、軀體組件，其特徵在於：所述軀體組件中空，並且軀體組件頂端留有可插入肩膀組件的開口，軀體組件左側開有左手臂定位孔，軀體組件右側開有右手臂定位孔；左手組件後端插入左手臂定位孔，右手組件後端插入右手臂定位孔，肩膀組件插入軀體組件頂端的開口。

2.如權利要求1所述的玩具公仔，其特徵在於：所述玩具公仔還包括公仔頭、帽子，所述帽子底端設有帽子定位槽，所述公仔頭開有上下貫通的定位通孔，所述肩膀組件包括肩膀平台、公仔頭定位柱，公仔頭定位柱的底端固定在肩膀平台上表面的中部，所述肩膀平台插入軀體組件通孔的頂端開口內，公仔頭定位柱插入公仔頭的定位通孔，並且公仔頭定位柱的頂端從定位通孔頂端開口伸出插入帽子的帽子定位槽內。

3.如權利要求2所述的玩具公仔，其特徵在於：所述肩膀組件還包括左臂定位夾、右臂定位夾，左臂定位夾的頂端固定在肩膀平台下表面的左端，右臂定位夾的頂端固定在肩膀平台下表面的右端；所述左手組件包括左手臂和左手，左手臂前端開有左手插槽，左手後端插入左手臂前端的左手插槽內，左手臂後段開有左定位槽，左手臂後端插入軀體組件的左手臂定位孔內，並且肩膀組件的左臂定位夾插入軀體組件通孔的頂端開口內並夾住左手臂後段的左定位槽；所述右手組件包括右手臂和右手，右手臂前端開有右手插槽，右手後端插入右手臂前端的右手插槽內，右手臂後段開有右定位槽，右手臂後端插入軀體組件的右手臂定位孔內，並且肩膀組件的右臂定位夾插入軀體組件通孔的頂端開口內並夾住右手臂後段的右定位槽。

4.如權利要求3所述的玩具公仔，其特徵在於：所述玩具公仔還包括定位座、左腿和右腿，所述軀體組件底端中部開有定位座定位孔，所述定位座頂面設有定位柱，所述定位座的定位柱插入軀體組件底端的定位座定位孔內，左腿和右腿分別可轉動的固定在定位座上。

5.如權利要求4所述的玩具公仔，其特徵在於：所述定位座底面設有支撐板，支撐板的左側面設有左腿插桿，支撐板的右側面設有右腿插桿，所述左腿的右側面開有第一插槽，所述右腿的左側面開有第二插槽，所述定位座的左腿插桿插入左腿的第一插槽內，所述定位座的右腿插桿插入右腿的第二插槽內。

實施方式

如圖1-5所示，該優選實施例中的玩具公仔，包括帽子1、公仔頭2、肩膀組件3、左手組件、右手組件、軀體組件4、定位座7、左腿8和右腿9。

所述軀體組件4中空，並且軀體組件4頂端留有可插入肩膀組件3的開口401，軀體組件4底端中部開有定位座定位孔403，軀體組件4左側開有左手臂定位孔402，軀體組件4右側開有右手臂定位孔（圖中看不見）。

所述帽子1底端設有帽子定位槽101。

所述公仔頭2開有上下貫通的定位通孔201。

所述肩膀組件3包括肩膀平台303、左臂定位夾302、右臂定位夾304、公仔頭定位柱301，公仔頭定位柱301的底端固定在肩膀平台303上表面的中部，左臂定位夾302的頂端固定在肩膀平台303下表面的左端，右臂定位夾304的頂端固定在肩膀平台303下表面的右端，所述肩膀平台303、左臂定位夾302、右臂定位夾304均插入軀體組件4通孔的頂端開口401內，公仔頭定位柱301從下往上插入公仔頭2的定位通孔201，並且公仔頭定位柱301的頂端從定位通孔頂端開口401伸出插入帽子1的帽子定位槽101內。

所述左手組件包括左手臂5和左手6，左手臂5前端開有左手插槽503，左手6後端601插入左手臂5前端的左手插槽503內，左手臂5後段開有左定位槽502，左手臂5後端501插入軀體組件4的左手臂定位孔402內，並且肩膀組件3的左臂定位夾302夾住左手臂5後段的左定位槽502；所述右手組件包括右手臂10和右手11，右手臂10前端開有右手插槽（圖中看不見），右手11後端1101插入右手臂10前端的右手插槽內，右手臂10後段開有右定位槽1002，右手臂10後端插入軀體組件4的右手臂定位孔內，並且肩膀組件3的右臂定位夾304夾住右手臂10後段的右定位槽1002。

所述定位座7頂面設有定位柱702，定位座7底面設有支撐板704，支撐板704的左側面設有左腿插桿703，支撐板的右側面設有右腿插桿705。

所述左腿8的右側面開有第一插槽801，所述右腿9的左側面開有第二插槽901。

所述定位座7的定位柱702插入軀體組件4底端的定位座定位孔403內，所述定位座7的左腿插桿703插入左腿8的第一插槽801內，所述定位座7的右腿插桿705插入右腿9的第二插槽901內。

無需採用固定部件和專門的拆裝工具，只需徒手就可以輕鬆的將各部件組裝成玩具公仔。

榮譽表彰

2014年11月6日，《玩具公仔》獲得第十六屆中國專利優秀獎。
