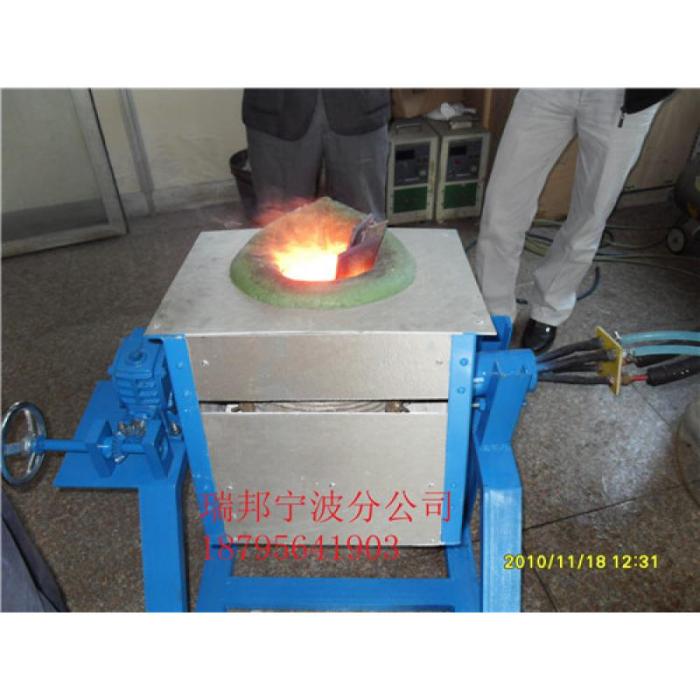

熔鐵混合器由爐殼、感應圈、爐襯、傾爐減速箱等四個部分組成，爐殼用非磁性材料製成，感應線圈是由矩形空心管制成的螺旋狀筒體，熔煉時管內通冷卻水。線圈引出銅排與水冷電纜連通，爐襯緊靠感應圈，由石英砂打實燒結而成，爐體的傾動由傾爐減速箱直接轉動。傾爐減速箱系二級渦輪變速，自鎖性能好，轉動平穩可靠，出現緊急斷電時看收工傾爐，避免危險。可以通過選爐開關對兩台爐體的傾爐減速箱電動機的控制進行選擇，帶有四芯橡皮線的開關盒能使操作者站在合適位置對爐體的傾動，復位進行點動控制。
基本介紹
- 中文名：熔鐵混合器
- 外文名：Molten iron mixer
- 組成：爐殼、感應圈、爐襯
- 屬於：機械設備
- 控制：選爐開關
- 學科：機械工程
熔化系統,結構形式,傾轉方式,
熔化系統
熔鐵混合器組成的熔化系統包括加料系統、燒嘴冷卻水系統、液氧站、天然氣供應系統、燃燒控制單元、固定和移動煙囪等部分。天然氣供應系統為液化天然氣站，加料系統由廠房內的吊車、吊桶、加料平台和液壓溜槽組成。需要廠房有較高的淨空；如果廠房內淨空無法滿足需要，一般採用鱗板或掛板輸送機。如果當地存在管道天然氣，則該爐不需要配置液化天然氣站。
熔化系統中的液氧站，一般可以通過租賃取得，氧氣供應商一般根據用戶的氧氣消耗量確定液氧站的月租金，一般在2000 元/ 月～5000 元/ 月之間。天然氣供應系統一般由天然氣供應商提供，一般不收取用戶的設備租金。因此，天然氣熔鐵爐的建造費用，大大低於同等容量的感應電爐。
熔鐵爐由爐體與爐襯、托輥與迴轉驅動裝置、轉動機架與傾轉液壓缸、固定機架、爐蓋與轉臂、天然氣純氧燒嘴等幾部分組成。
結構形式
熔鐵混合器的爐體一般由尾氣孔錐段、中段、爐襯、燒嘴孔錐段等幾部分組成。一般情況下，尾氣孔的直徑總是大於燒嘴孔，因此加料設備一般布置在尾氣孔端，爐料通過尾氣孔加入爐內。為了方便修砌新爐襯或者拆除殘舊爐襯，尾氣孔錐段、中段、燒嘴孔錐段等三部分一般用法蘭聯結為一體。
（a）爐體不設定專門的出鐵口，鐵液和爐渣液通過尾氣孔或燒嘴孔排出爐外，結構最為簡單，但出鐵時爐渣會隨鐵液進入澆包，無撇渣性。
（b）出鐵口（包括備用出鐵口）設定在尾氣孔端，出鐵後利用尾氣孔傾出爐內殘存的渣液，因尾氣孔口徑大，排渣方便。但出鐵口設定在尾氣孔錐段，不利於在尾氣孔端布置加料設備，因此這種結構的爐體極為少見。
（c）出鐵口設定在燒嘴孔端，該結構最為普遍，有利於在尾氣端布置加料設備，但由於燒嘴孔直徑較小，出鐵後排出爐內渣液不夠順暢。
（d）出鐵口設定在爐體中段，該結構的爐體已很少使用。
傾轉方式
熔鐵混合器除了爐體繞其軸線的迴轉運動外，還包括為了滿足加料、傾出渣液、修爐等要求，爐體軸線的傾轉運動。爐體的傾轉運動雖可採用多種方式，但液壓缸更為常見。
液壓缸實現爐體傾轉的三種方式，各自的特點和套用狀況如下：
（a）用設定在爐體之下的一個軸線鉛垂的液壓缸傾轉爐體。該結構有利於維修人員容易接近爐體，便於爐體的維護；出鐵口可以設定在爐體中段的側面、也可以設定在爐體端面的圓錐體上。但是液壓缸所需的地坑的深度較大，基礎建造成本較高，同時可能涉及地下水對地坑的影響問題。同時，液壓缸行程大，因傾轉軸距爐體重心的距離較大，液壓缸壓力高，液壓站的造價高、動力消耗大。
（b）用設定在爐體之下、軸線水平的液壓缸傾轉爐體，優缺點相似於結構（a）。因造價和動力消耗的原因，在爐體之下設定鉛垂或水平油缸的爐體傾轉結構，已經很少能夠看到。
（c） 用設定在爐體兩側的兩個液壓缸傾轉爐體，不需要過深的地坑，同時因為傾轉軸距爐體重心近，傾轉力矩小，液壓缸和液壓站的製造成本低，動力消耗低。但該結構限制了出鐵口的開設位置，出鐵口只能開設在爐體兩端。爐體傾轉結構，大多採用了這種形式。
