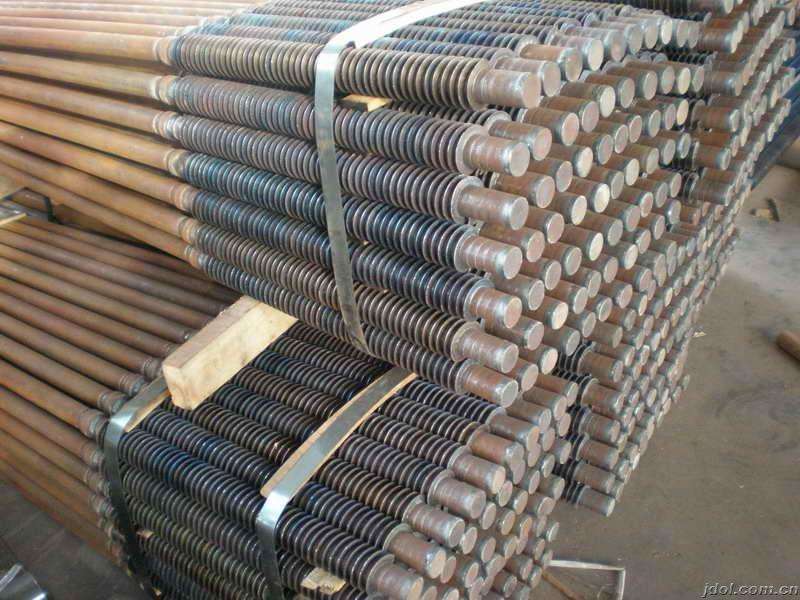

無機熱管是指採用多種無機元素的混合物作為主要導熱介質注入到各類金屬(或非金屬)管狀、板狀腔體內,經密封成型後,形成具有高速傳熱性能的一種新型熱管。
基本介紹
- 中文名:無機熱管
- 外文名:Inorganic heat pipe
- 介質:液態混合物
- 特點:啟動快、熱阻小等
- 套用:常壓爐等
- 學科:傳熱學
傳熱原理,技術核心,性能特點,套用,
傳熱原理
無機熱管介質為液態混合物,介質受熱激發後沿腔壁將受熱端熱能向冷端傳遞。
元件外表面的均溫性表明元件具有良好的傳熱性能;元件表面均布的溫度測點顯示:溫度延軸向表現出正弦波分布的特性,熱阻幾乎為零。
技術核心
無機熱管的結構簡單、無易損件,是由密閉金屬管體、傳熱工質、密封結構三部分組成,無機熱管本身不能產生熱能,也不能儲藏熱量。而是藉助於管內工質在受熱時,接受外部熱量,利用工質分子的振盪,摩擦將熱能呈波狀以近於聲速進行傳遞和轉移。無機熱管內的工質以無機元素為介質,且在導熱過程中,元件表面呈現出無熱阻等溫傳遞的特性,導熱能力與外部所供給的熱量有直接關係,並不完全依賴材料本身,工質本身無毒、無污染、無腐蝕性,在導熱過程中無相變現象,與各種材料均具有良好的相容性,自身能有效抑制氫、氧分子的產生。
性能特點
1、啟動迅速、傳熱速度快
自元件一端加熱,數秒鐘就可將熱量傳遞到另一端;
2、熱阻小、均溫性好
無機高效熱管主要是通過腔體內部的無機介質來實現傳熱過程,傳熱能力遠高於金屬材料,沿無機高效熱管軸向溫差趨於零,從而使無機高效熱管的表面溫度趨於一致;
3、導熱係數高
當量導熱係數為3.2×10W/m·℃,是純銀的7000餘倍;
4、傳熱能力大
軸向熱流密度為2720KW/m,徑向熱流密度為720KW/m;導熱係數是水熱管的10倍左右;
5、操作溫度範圍大,工質工作溫度在-6 0℃~1000 ℃之間,元件工作溫度取決於材料使用溫度的限制;
6、相容性好,工質與工程常用材料不會發生生成不凝氣體而使傳熱元件失效的反應;
7、熱管內壓力低,傳熱元件在工作溫度下,最高內腔工作壓力為0. 9MPa,不易爆管;
8、使用壽命長,工質在實驗狀態下老化壽命為11萬小時;
9、無放射性污染,不論在激發工作過程或停止時,其總α放射活度為1. 4 X 10 Bq/g,總β俘放射活度為1. 7 X 10 Bq/g。
套用
1、無機熱管元件的套用,充分回收了爐子的低溫熱能,預熱空氣溫度保持在216℃~236℃之間,排煙溫度在185℃~192℃之間,加熱爐的熱效率提高了5%;
2、無機熱管元件結構可以和原熱管結構一樣,因此,為爐子的擴能改造提供了很大方便。
