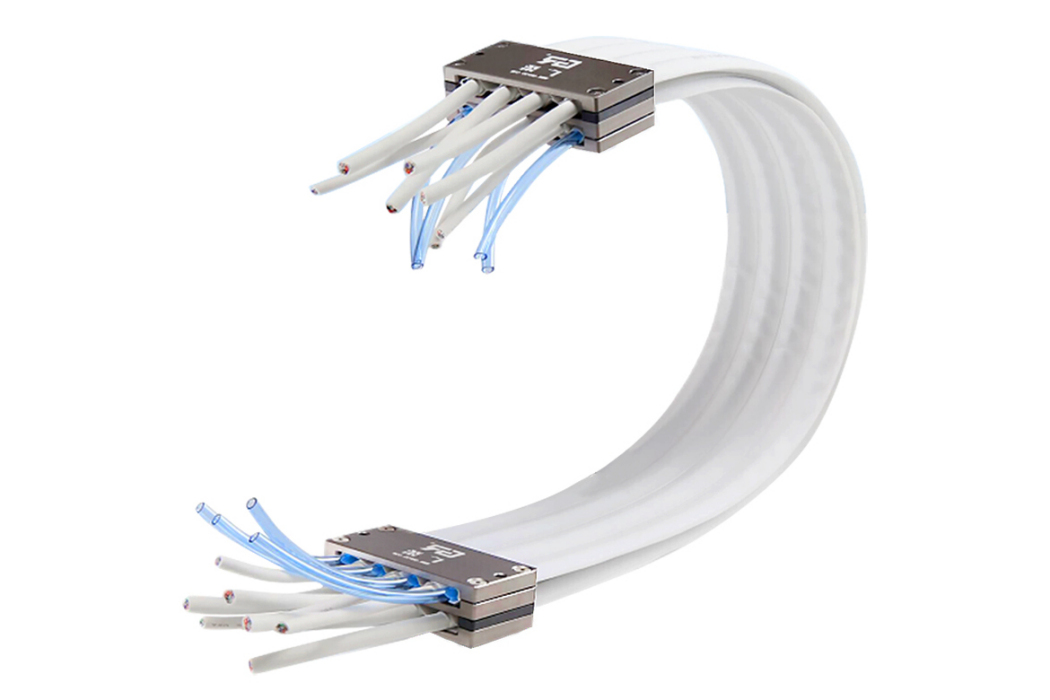

無塵拖鏈

部件簡介

無塵電纜組件採用扁平式結構，大大降低拖鏈安裝高度及提高拖鏈內部電纜線及其他組件的使用壽命。

Pod 採用高分子PU及e-PTFE複合製成，具有高清潔自淨、耐曲折、耐疲勞等特性；支撐鏈採用改性PA，角度精準，架構牢固；內置填充組件包括高柔性電纜和氣管，高柔性電纜採用 e-PTFE 和禁止線相結合纏繞方式，提高信號傳輸的穩定性。

功能配置

無塵電纜組件由外部潔淨POD、高柔性線束、氣管、支撐鏈、固定夾具組成。

產品特色

減少重量

無塵電纜組件扁平多 POD 結構使得電纜拖鏈將四根電纜並排穿過 POD，以減少總體占用面積；POD護套結構使用重量輕的e-PTFE複合材料，厚度是大部分圓形電纜護套的1/2到1/3、傳統尼龍拖鏈結構的1/10，並符合 UL 的安全和防火規定；PA承重託架增強無塵拖鏈高柔性電纜組件彎曲穩定性和使用壽命。無塵電纜組件能增加定位準確性，提高速度，使運動更安靜，安裝可靠，工作更潔淨。

減少集塵

獲 ISO 一級認證，無塵電纜組件適用於要求少集塵的潔淨室和真空環境，電纜集塵可能性小於0.1%，此類電纜在電纜系統重複彎折時仍保持低集塵量，由於絕緣材料的化學惰性特點，不會產生釋氣。

提高彎曲壽命

無塵電纜組件對於增強電纜線彎折壽命和保證信號的完整性具有良好的功效，無塵拖鏈高柔性電纜組件提供簡單的電纜管理系統，在其他電纜容易出現故障的條件下依然維持良好表現。在 50mm 彎曲半徑下，彎折壽命可達到 3000 萬次彎折周期以上，此類電纜容易安裝，提高可靠性並減少停工時間。

無塵電纜組件經專門設計，在嚴苛環境下更加持久耐用。具備以下特性：

自承式扁平結構，無需分配器及托架；

在 50mm 最小彎曲半徑下，彎折壽命可達到3000萬次彎折周期以上；

低摩擦、具有化學惰性及不集塵絕緣材料；

獲 ISO 一級潔淨室和真空環境認證；

可配置標準和定製規格，具有安裝線夾。

防靜電

無塵電纜組件通過特殊處理可實現防靜電效果，防靜電數值可達到10的6次方。

運用領域

在半導體及微電子、顯示面板及移動電子、光伏及新能源、醫療與製藥等無塵等級要求高的領域已大規模運用，符合半導體器件使用規則及積體電路防靜電包裝管 SJ/T 10147-91。

無塵電纜組件經專門設計，包括：

電纜在機器視覺系統（像機）中的傳輸；

控制網路、高速數據連線、數字視頻像機；

顯示器互連、高速圖像掃描/處理；

伺服控制及氣動單元連線。
